Как да сменим триак в пералня?

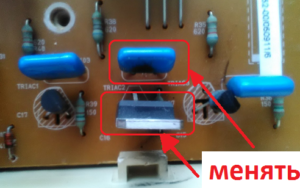

Смяната на триак в пералня е сравнително проста; всеки с поялник може да се справи. Основната трудност е да се идентифицира кой полупроводник на платката е повреден и да се избере компонент, който е идентичен с дефектния. Тези два проблема не са лесни за решаване от обикновения човек. Нека разгледаме как правилно да диагностицираме проблема и да намерим правилните компоненти.

Нека се уверим, че елементът е дефектен

Първо, ще трябва да получите достъп до контролния панел на пералнята. За да диагностицирате полупроводникови елементи, ще ви е необходимо специално устройство – мултицет. За частично разглобяване на машината ви е необходима само отвертка. Процедурата е следната:

• изключете пералнята от захранването;
• изключете крана, който доставя вода;

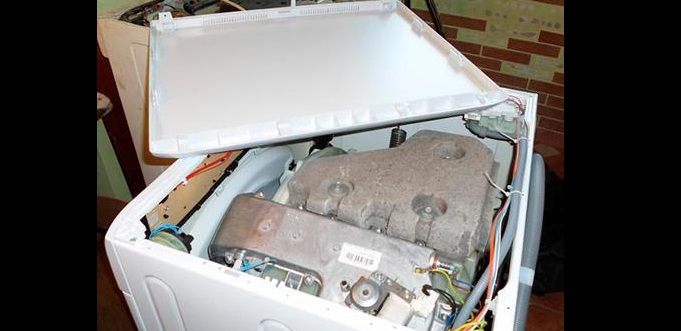

• свалете горния капак на корпуса, като развиете 2 болта;
• извадете контейнера с прах;
• Развийте болтовете, които държат контролния панел;
• Направете снимка на схемата за свързване на арматурното табло към платката, за да избегнете грешки при последващ монтаж;
• нулирайте контактите и свалете таблото.

За да получите по-точни резултати, се препоръчва да разпоите триака, преди да го диагностицирате.

Методът, включващ разпояване на полупроводниците, обаче е по-сложен и изисква допълнителна манипулация с електронните компоненти на платката за управление. Затова начинаещите предпочитат да тестват триаците директно на място, без да ги разкачат от модула.

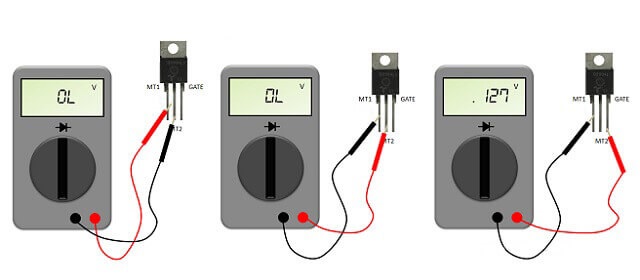

За да тествате полупроводник за пробив, поставете сондите на мултицета срещу захранващите контакти на триака (левия и средния крак). Екранът на тестера може да показва или 0 (което показва дефектен компонент), или 1 (което означава, че частта е напълно функционална). Някои устройства показват буквите "OL" вместо "1", което също показва достатъчно съпротивление.

Във втория етап на диагностиката, преместете една от сондите на мултицета към контролния терминал. Падът на напрежението трябва да бъде между 100 и 200, с допустими леки вариации.

След това проверете дали полупроводниковият преход се отваря. За целта задръжте сондите на мултицета на захранващите клеми и бързо докоснете контролния контакт. Показанията на екрана на тестера трябва да се променят незабавно. Тази корекция показва, че триакът работи правилно.

Ако тестваният полупроводник дава правилни резултати на всички етапи на диагностика, проблемът не е в този елемент на веригата. Ще трябва да се тестват и други триаци. Ако повредата се потвърди, компонентът трябва да се смени.

Как да изберем резервна част?

Когато решавате да подмените полупроводник, е важно да подходите отговорно към избора на компоненти. Когато купувате нов триак, трябва да обърнете внимание на изолацията на елемента, пиковата му мощност и тока на отваряне. Но как можете да разберете характеристиките на част, извадена от контролния панел на пералнята?

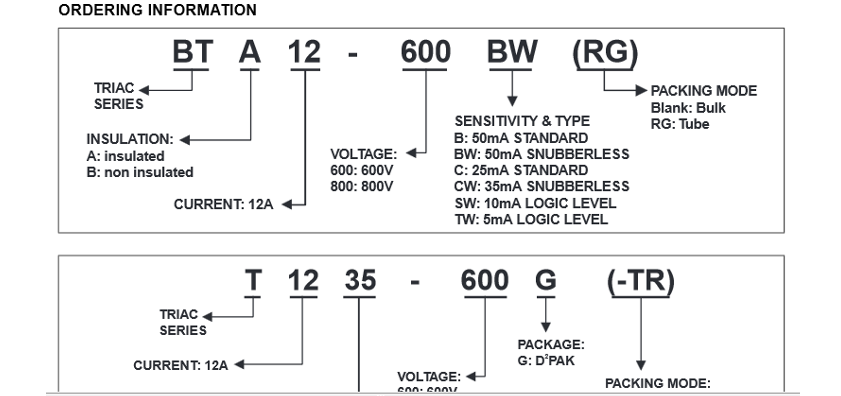

Разгледайте маркировките на дефектния триак – чрез дешифриране на надписа можете да разберете цялата необходима информация за полупроводниковия елемент.

Следователно, първото нещо, което трябва да направите след разпояване и диагностициране на триака, е да копирате неговите маркировки на хартия. Например, ако оригиналният полупроводник е маркиран като BTB 15-700BAK, той съдържа следната информация:

• BT – серия полупроводникови елементи;
• B – показва, че тялото на триака не е изолирано (в същото време индексът „A“ показва, че полупроводникът е изолиран);
• 15 – пиков ток на триака (в този пример 15 ампера);
• 700 – пиково напрежение (в нашия случай е 700 волта);
• VAK е комбинация, указваща тока на отваряне на триака, който в този пример е 50 mA. Обозначението CB показва ток на отваряне от 10 mA.

Последните букви от маркировката са важни. Ако платката за управление е имала триак с ток на запалване 50 mA, а закупеният компонент се характеризира само с 10 mA, машината няма да работи с пълна мощност, а само на 10-20% от потенциала си.

Не можете да закупите резервни тиристори с по-нисък пиков ток и напрежение – тези параметри трябва да съвпадат или да надвишават оригиналните.

Струва си да се обърне внимание и на индекса, който показва дали триакът е изолиран или не. Например, полупроводникът с характеристика "B", разгледан в примера, може лесно да бъде заменен с аналогов с индекс "A".

Ако вашата контролна платка е имала изолиран триак, като например BTA 15-700BAK, трябва да закупите и резервен полупроводник с индекс "А". Инсталирането на нов компонент без изолация може лесно да доведе до късо съединение в контролния модул. Затова е най-добре да не поемате никакви рискове.
