Вибрираща плоча, изработена от двигател на пералня

Изравняване на терена за тротоар или фундамент, уплътняване на почвата на дъното на канавка или яма - това са често срещани задачи за собствениците на жилища. Макар че със сигурност можете да свършите работата сами, е много по-лесно да я поверите на машини. Виброплоча, направена от двигател на пералня, може да помогне. Нека разгледаме как да си направим виброплоча. Ще обясним какви инструменти и оборудване ще ви трябват. От какво са направени тези домашно приготвени устройства?

Предимства и дизайн на такава вибрираща плоча

Няма смисъл да купувате скъпо оборудване само за от време на време градинарство. Няма да го използвате много често и е доста скъпо. Най-добрият вариант е сами да сглобите вибрираща плоча, като използвате работещ електродвигател от стара пералня.

Домашно направената виброплоча има няколко предимства:

• минимални разходи за материали и компоненти;
• Пълно съответствие с изискванията на собственика - можете сами да определите теглото и размерите на устройството;
• простота на дизайна;
• надеждността на домашно приготвените продукти.

Разбира се, има и недостатък. Докато готово устройство може да се закупи от магазин, самостоятелната изработка ще изисква няколко часа свободно време. Ако това не е проблем, можете да започнете.

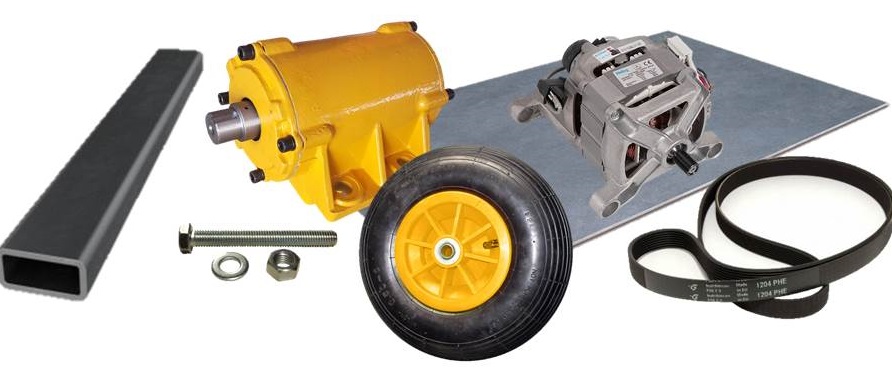

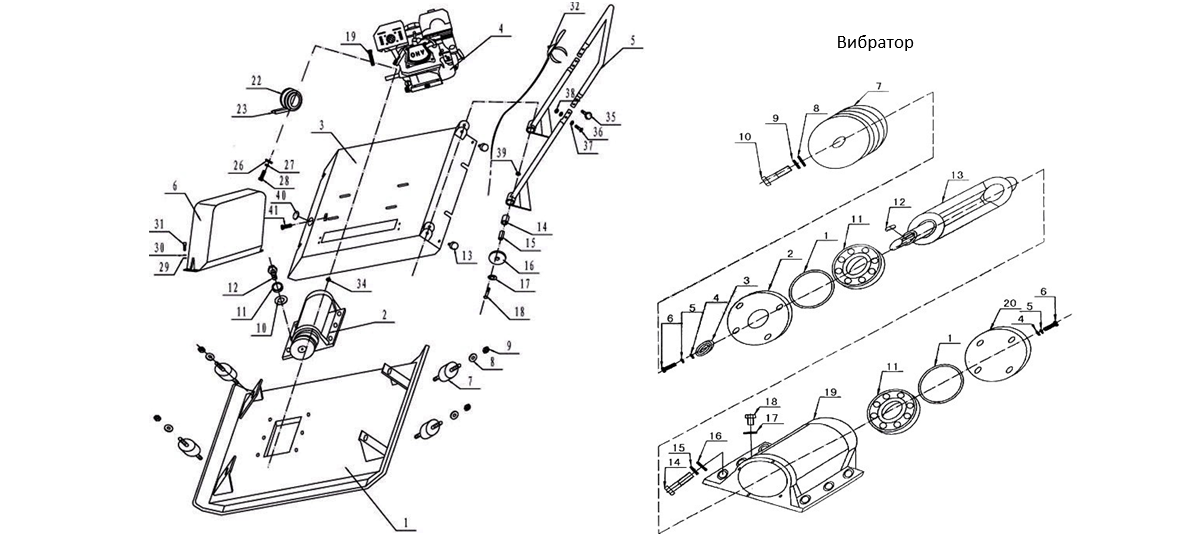

Домашно приготвената вибрираща плоча се състои от следните елементи:

• Самата плоча. Тя трябва да има извивки отстрани, за да се побере неравният терен;
• ексцентричен валяк;
• мотор на пералня;
• рамки, върху които ще бъде монтиран електрическият мотор;
• дръжки - можете да ги използвате, за да завъртите устройството в желаната посока;
• колела – необходими за транспортиране на виброплочата;
• различни крепежни елементи.

Повечето от компонентите могат да бъдат намерени в гаража или на тавана ви. Някои може да се наложи да бъдат закупени отделно. Във всеки случай, домашно направената виброплоча ще бъде по-евтина от закупената от магазина.

Нека съберем всичко необходимо

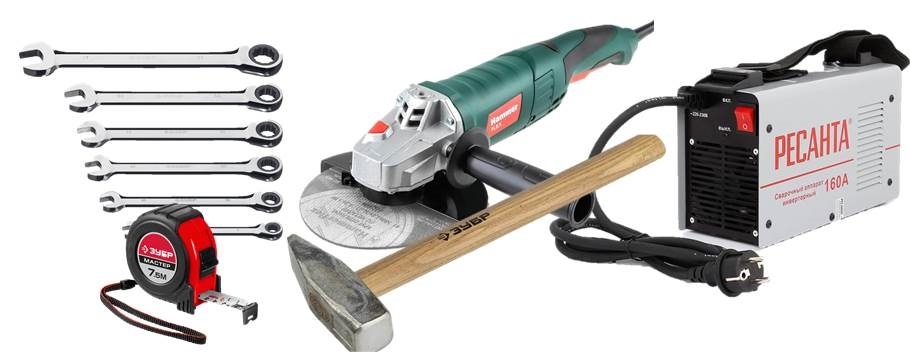

Процесът на изработка на устройството ще изисква доста инструменти. Въпреки че повечето домове ги имат, може да се наложи да вземете назаем някои от съседите си. Ще трябва да подготвите:

• мелница;
• заваръчна машина;
• заваръчни електроди;
• чук;
• комплект гаечни ключове;
• молив, линийка, ролетка;
• поялник.

По време на производствения процес на виброплочата е необходимо да се използват лични предпазни средства: маска за заваряване и ръкавици.

Сърцето на самоделната печка ще бъде двигателят. Това може да бъде обикновен асинхронен двигател от автоматична пералня Вятка. Ако използвате четков електродвигател, можете да регулирате скоростта. В този случай обаче ще трябва да добавите променлив резистор към веригата.

Ще ви е необходимо и следното по време на процеса на сглобяване:

• проводници с щепсели;
• захранващ щепсел;
• Метална плоча с дебелина приблизително 8-10 мм. Въглеродна стомана е най-подходяща. Чугунът е приемлив, но се уверете, че е без дефекти.
• канали и метални ъгли за сглобяване на рамката;
• дръжка (препоръчително е да вземете кръгла тръба с диаметър около 2-3 см и дължина 3 метра);
• комплект крепежни елементи (винтове, болтове, гайки и др.);
• Елементи за амортизиране на вибрации. Можете да извлечете части от стара кола, като например втулки, пружини и др. В краен случай, гумени амортисьори, изрязани от автомобилни гуми, ще свършат работа.

Това са основните „малки неща“, които ще ви бъдат полезни по време на процеса. След като подготвите компонентите, можете да се захванете за работа. Ще обясним как да си направите вибрираща плоча.

Ние проектираме вибрираща плоча

На първо място е необходимо да се изчисли бъдещият проект. Начертайте диаграма на виброплочата и помислете за дълбочината, до която тя трябва да уплътнява почвата. Разграничават се следните устройства:

• Леки, с тегло не повече от 75 кг, те могат да уплътняват почвата до дълбочина 15 см. Идеални са за употреба в градински парцели и околните райони. Подходящи за създаване на градински пътеки, тротоари и други прости проекти.
• средно едри, с максимално тегло 90 кг и дълбочина на уплътняване до 25 см. Подходящи за полагане на асфалт, тротоари и др.;
• Средно-тежки – с тегло от 90 до 140 килограма. Дълбочината на уплътняване на тези устройства може да достигне 160 см. Използват се за укрепване на канализационни ями и други по-амбициозни задачи;
• Тежки – с тегло над 140 кг. Това са професионални устройства, използвани в строителството.

За домашна употреба виброплочи с тегло до 75 кг са оптимални.

Електрическият двигател трябва да е оразмерен така, че да поддържа теглото на самоделното устройство. За всеки 100 кг тегло на вибриращата плоча са необходими 3,7 kW мощност.

Когато се използва еднофазен двигател, е необходимо да се изчисли необходимата предавка на трансмисията. Ексцентрикът се върти със 180 оборота в минута или точно три удара в секунда. Честотата на двигателя може да се намери на корпуса му или в информационния лист. Да кажем, че е 1000 оборота в минута.

Тогава предавателното число ще бъде 1000/180 = 5,5. Въз основа на това може да се заключи, че ексцентричната ролка трябва да бъде пет и половина пъти по-голяма от ролката на двигателя. След като изчисленията са завършени, може да започне монтажът. Важно е да се помнят предпазните мерки по време на работа.

Първо, сглобете работната част. Последователността от действия ще бъде следната:

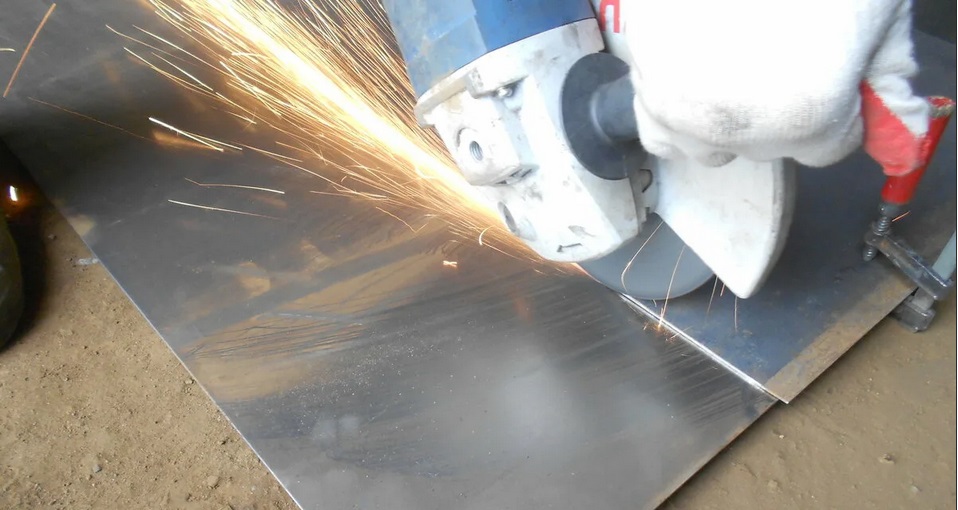

• От метален лист изрежете правоъгълник с необходимия размер (например 720x400 мм), острите ръбове трябва да бъдат заоблени;
• Огънете предния ръб на детайла с 10 см, а задния ръб със 7 см. За да направите това, използвайте шлайф, за да изрежете малки разрези в точките на сгъване;
• След като ръбовете са огънати, заварете разреза;
• Ако е необходимо, подсилете сгъвката с клинове.

По този начин работната част е подготвена. След това направете следното:

• закрепете двигателя към рамката с помощта на гумени амортисьори;
• направете вибратор (това ще бъде вал, инсталиран с ексцентричност, тоест лек наклон);
• прикрепете тежка метална плоча към вибратора (за дисбаланс);
• монтирайте плъзгащи лагери (този тип ще бъде най-подходящ за работа в условия на вибрации);
• монтирайте вала и го свържете към електродвигателя (чрез задвижване с клинов ремък);
• Третирайте всички движещи се части със специална смазка;
• скрийте задвижващия механизъм под защитния капак;
• Сглобете и закрепете дръжката. Тя трябва да е шарнирна, за да се предотврати предаването на вибрации към ръцете на потребителя;
• Грундирайте конструкцията и я боядисайте. Няма нужда да обработвате самата плоча – тя ще се износи бързо от постоянен контакт със земята.

По време на монтажа имайте предвид, че ролката на вала и двигателят трябва да са разположени на една и съща линия.

Ето как сами сглобявате вибрираща плоча. Със сигурност не е бърз процес, но само за няколко часа можете да имате работеща машина, която е също толкова функционална, колкото и закупена от магазина машина. Спестяванията са значителни.

Предпазни мерки при работа с вибрираща плоча

Когато работите с електрически уред, е важно да спазвате предпазните мерки. Вибрационната плоча, ако се борави неправилно, може лесно да навреди на човешкото здраве. Ето защо, преди да използвате това домашно приготвено устройство за първи път, не забравяйте да:

• проверете всички крепежни елементи - те трябва да бъдат здраво затегнати;
• Третирайте всички движещи се части на конструкцията със специална смазка или твърдо масло;
• Използвайте мултицет, за да измерите изолационното съпротивление на електродвигателя. Показанието трябва да се приближава до безкрайност.

Препоръчително е тези проверки да се извършват преди всяка употреба на виброплочата. Смазката трябва да се подновява, тъй като с времето губи свойствата си.

Когато използвате виброплоча, моля, спазвайте следните препоръки:

• Не използвайте устройството върху асфалт или бетон – машината не е предназначена за работа върху твърди повърхности;
• Свържете устройството към захранването чрез дефектнотокова защита (RCD). По този начин, ако двигателят прегрее, виброплочата ще се изключи автоматично.
• Преди да обработите почвата, полейте мястото, което искате да засадите. Мократа почва се уплътнява по-лесно;
• Домашното устройство трябва да се съхранява на сухо място.

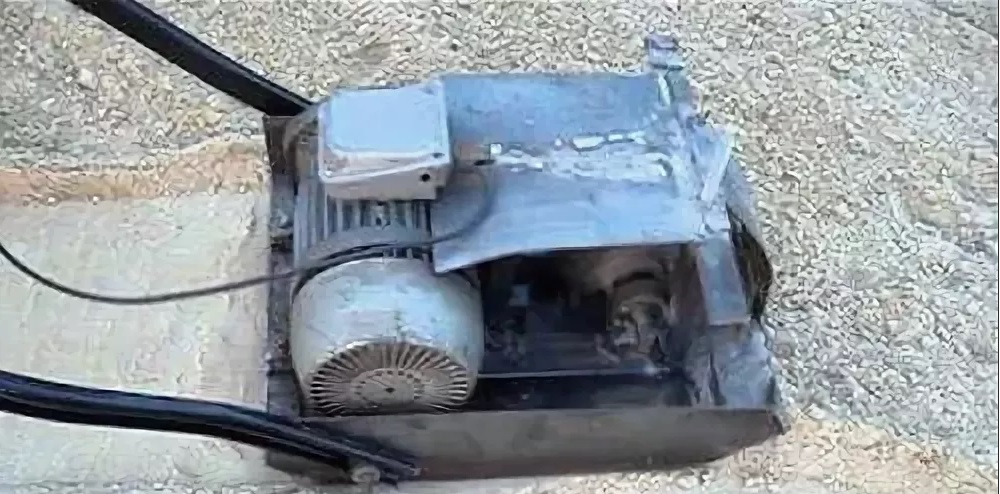

По време на работа вибриращата плоча се движи автоматично. Потребителят използва дръжката, за да я насочва в желаната посока. За да се избегне постоянното въртене на устройството, двигателят може да бъде обратим чрез включване на превключвател във веригата.
