Как работи системата за заключване на пералнята?

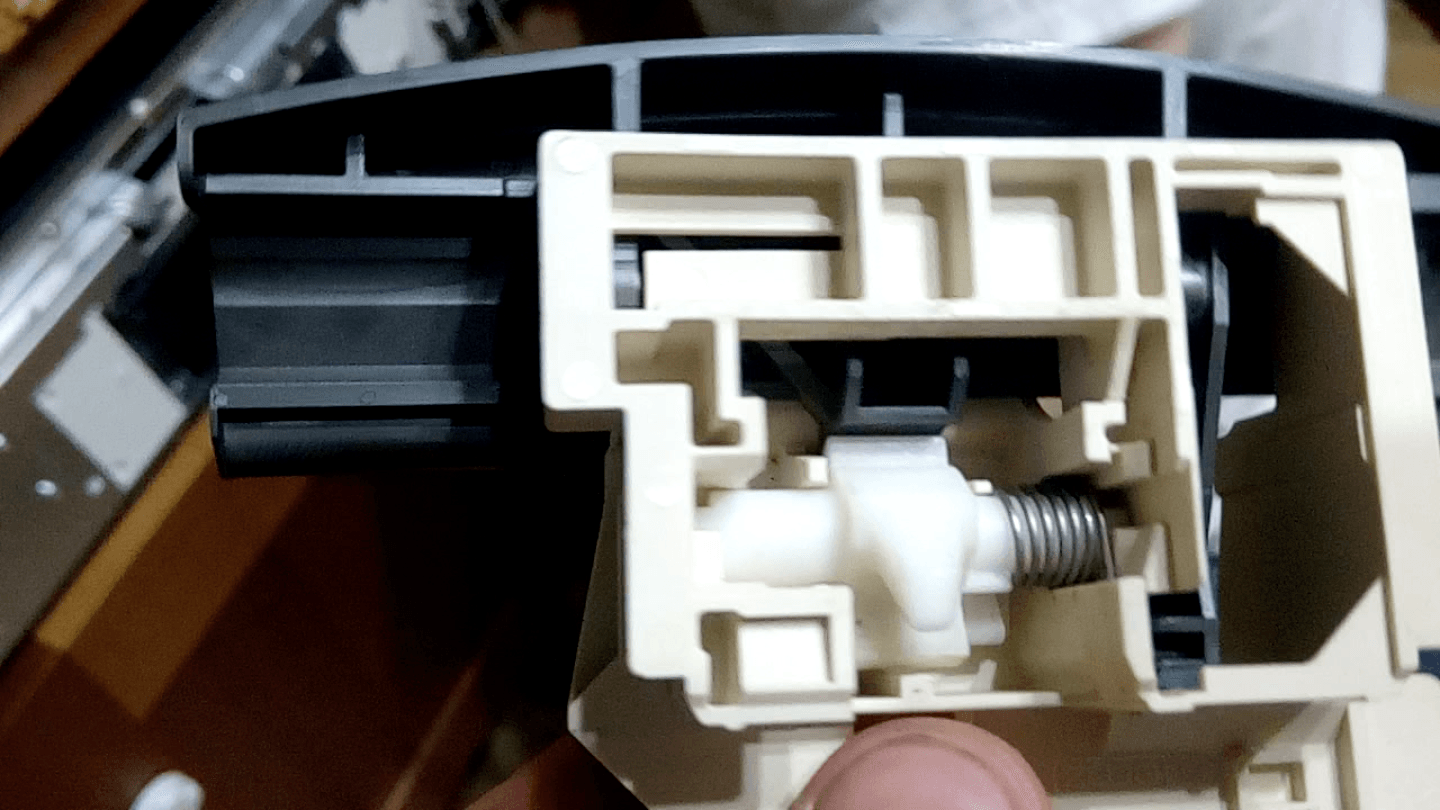

Как работи заключването на вратата на пералнята? Понякога потребителите се сблъскват с проблем с вратата на пералнята си, която не се заключва или, обратно, отказва да се отвори след цикъл на пране. В повечето случаи виновникът е ключалката на вратата. Ключалката може да се запуши с прах, да изгори или просто да спре да работи поради износване. За да отстраните проблема, ще трябва да разберете как работи ключалката на вратата. Разбирането на това как работи ключалката на вратата и нейните компоненти позволява дори на начинаещ да диагностицира ключалката на вратата. Нека разгледаме нюансите.

Какви видове заключващи устройства има и как работят?

Ако решите сами да решите проблема, трябва да разберете как работят ключалките на вратите и какви видове ключалки се използват в автоматичните перални машини. През последните няколко десетилетия производителите оборудват пералните машини или с електромагнитни ключалки, или с биметални заключващи механизми.

Що се отнася до електромагнитните устройства, те се считат за доста ненадеждни. Такива ключалки блокират люка само когато е подадено захранване. Ако захранването спре, механизмът веднага ще спре да работи. Съвременните перални машини, в по-голямата част от случаите, са оборудвани със заключващо устройство, базирано на биметални плочи.

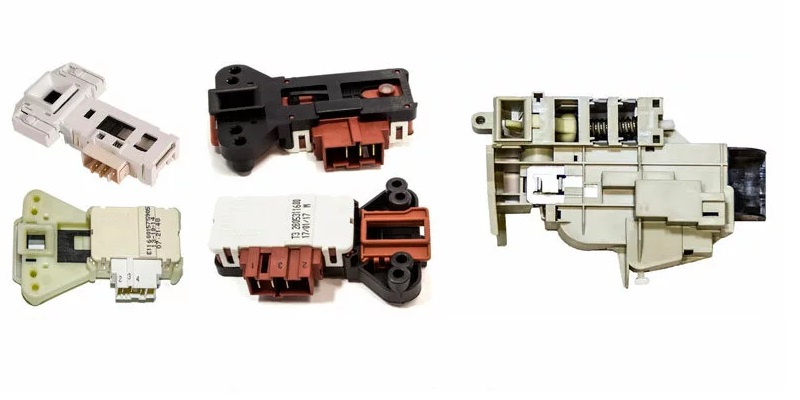

Принципът на действие на биметалните заключващи устройства е много прост. Механизмът работи с помощта на три компонента: Какви видове UBL могат да бъдат намерени?

термоелемент;
кука-заключване;
биметална плоча.

Когато потребителят стартира цикъла на пране, към нагревателния елемент на ключалката на вратата се подава напрежение. Елементът се нагрява и предава топлина на биметалната плоча. След това плочата се разширява под въздействието на високи температури и натиска ключалката. Ключалката бързо се захваща и затваря механизма, като по този начин заключва вратата. Докато в ключалката тече ток, вратата остава плътно затворена.

Когато цикълът на пране приключи и захранването се прекъсне, нагревателният елемент постепенно се охлажда. Биметалната плоча спира да се нагрява и се свива, издърпвайки „куката“ назад. След това вратата на пералнята може безопасно да се отвори.

След като цикълът приключи, изчакайте 2-5 минути и едва тогава отворете вратата – биметалната плоча се нуждае от време, за да се охлади.

Понякога контактът на заключващото устройство се поврежда. В тази ситуация нагревателният елемент остава студен, плочата не се нагрява и ключалката не се задейства. Контролният модул не получава сигнал, че системата е запечатана, така че цикълът на пране не стартира.

Обратната ситуация възниква, когато захранването се подава непрекъснато към заключващото устройство, дори след завършване на цикъла. В този случай елементите не се охлаждат и управляващият модул държи вратата заключена. В този случай достъпът до барабана е възможен само след изключване на захранването на машината.

Неизправности, показващи UBL

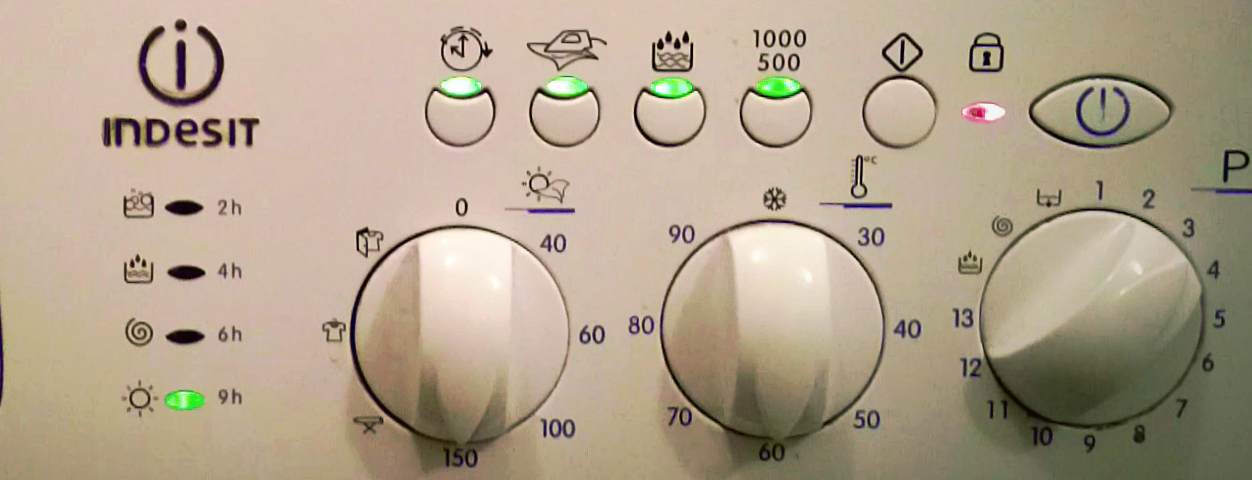

Как можете да разберете дали заключващото устройство е дефектно? В някои случаи можете да диагностицирате проблема, без дори да разглобявате вашия „домашен асистент“. Самата машина ще ви предупреди за проблема. Трябва да подозирате проблем със заключващото устройство, ако: може да се появи код за грешка, показващ заключване

вратата на пералнята остава заключена дори 2-3 часа след края на програмата;
След стартиране на цикъла на пране, дисплеят на машината показва код за грешка, указващ проблеми с ключалката на вратата;
Опитите за стартиране на цикъл на пране са неуспешни – системата за заключване на вратата не може да я заключи. В този случай проблемът може да е или в ключалката, или в контролния модул.

Ако забележите дори един от горните симптоми, най-добре е незабавно да извадите заключващото устройство и да го проверите. Нека разберем как да извадите заключващото устройство от корпуса на пералнята.

Демонтаж на UBL за проверка

Разбирането на начина, по който работи UBL, улеснява тестването на механизма за функционалност у дома. Блокерът се диагностицира с помощта на мултицет. Как се сваля ключалката от корпуса на машината? Има два варианта. Първият е да получите достъп до ключалката през предния панел, като премахнете уплътнението на вратата. Вторият е да извадите устройството през горната част на машината, като премахнете капака на корпуса. Начинаещите е по-добре да изберат втория вариант, тъй като гуменото уплътнение не е лесно за подмяна. Ако направите това неправилно, можете лесно да повредите уплътнението на системата, което ще доведе до течове.

Най-лесният начин за достъп до устройството за заключване на люка е през горната част на пералнята.

Алгоритъмът на действията ще бъде следният:

изключете оборудването от захранването;
отворете напълно вратата на пералнята;
намерете „ключовата дупка“, тя се намира отдясно на люка (това е малък „кладенец“, където влиза „езикът“ на вратата);
развийте двата болта, разположени до отвора за ключалката;
отстранете няколко винта, закрепващи горния панел на корпуса;
свалете капака;
наклонете леко машината назад, поставете ръката си надолу по предната стена;
напипайте блокера и извадете конектора му с проводниците;
Издърпайте UBL навън.

Сега ще имате блокера в ръцете си. Не купувайте нов веднага; може би проблемът не е в него. Затова проверете частта с мултицет.

Проверяваме премахнатия елемент

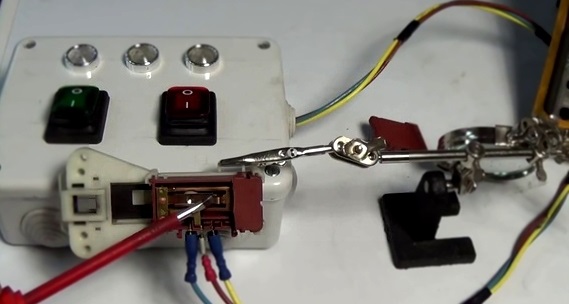

Първо, вижте ръководството на машината за схемата на свързване на заключващото устройство, за да се запознаете с разположението на клемите. След като сте идентифицирали неутралния, общия и фазовия клем, включете мултицета и го настройте на режим на измерване на съпротивление. Поставете едната сонда на омметъра върху неутралния клем на заключващото устройство, а другата върху фазовия клем. Ако на дисплея на устройството се появи трицифрено число, заключващото устройство е преминало теста. Проверка на UBL

След това, свържете сондите към нулевия и общия контакт на ключалката на вратата. Нула или единица, показани на дисплея на мултицета, ще показват дефектна ключалка. Ключалката на вратата не може да бъде поправена и ще трябва да бъде сменена.
