Как работи пералня с горно зареждане?

Желанието да се разбере как работи пералня с горно зареждане възниква, когато възникне неизправност или повреда. Разбирайки компонентите и сензорите, можете сами да проверите машината и да отстраните проблема, спестявайки прилична сума. Задачата като цяло е проста – повечето перални машини с горно зареждане са сходни по дизайн и управление. Основното е да намерите време и да действате последователно.

Компоненти на "вертикалката"

За да опознаете пералнята си, трябва да знаете всички нейни компоненти. Само чрез изучаване на имената и предназначението на основните компоненти може да се разбере връзката между структурните елементи и тяхното местоположение. Така че, всяка „вертикала“ задължително има следните подробности:

• електрически мотор;
• резервоар за измиване;
• метален барабан със сгъваеми врати;
• дренажна помпа;
• гумени тръби и маркучи;
• барабанна ролка;
• задвижващ ремък (ако пералнята няма директно задвижване);
• тава за прах и гел (наричана още съд за прах и дозатор);
• система за абсорбиране на удари (пружини, амортисьори на вибрации);

Във вертикалните перални машини дрехите се зареждат през горния капак!

• тръбен електрически нагревател (TEN);
• дренажен филтър;
• контролна платка (контролен модул);
• табло;
• охлюв;
• термистор;
• противотежести;
• електронна ключалка (UBL);
• входящ клапан;
• маншет;
• превключвател за налягане (сензор за ниво на водата).

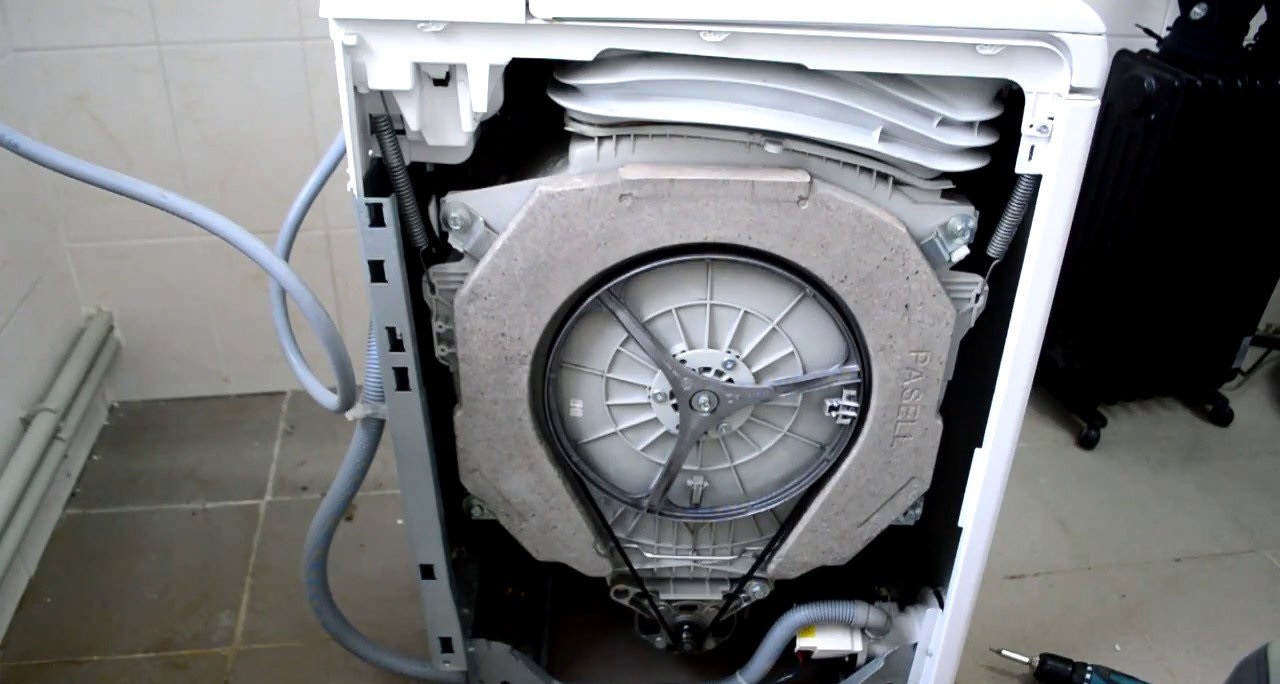

Всички компоненти на пералнята са „скрити“ в металния корпус. Таблото и панелът за достъп са разположени отгоре, докато страните са покрити със слепи панели. В долната част на машината често е прикрепена тава за събиране на капки.

За да проверите машината и да отстраните проблем, само имената не са достатъчни – трябва да знаете структурата, принципа на действие и местоположението на частите. Нека разгледаме по-отблизо компонентите.

Център за управление на машини

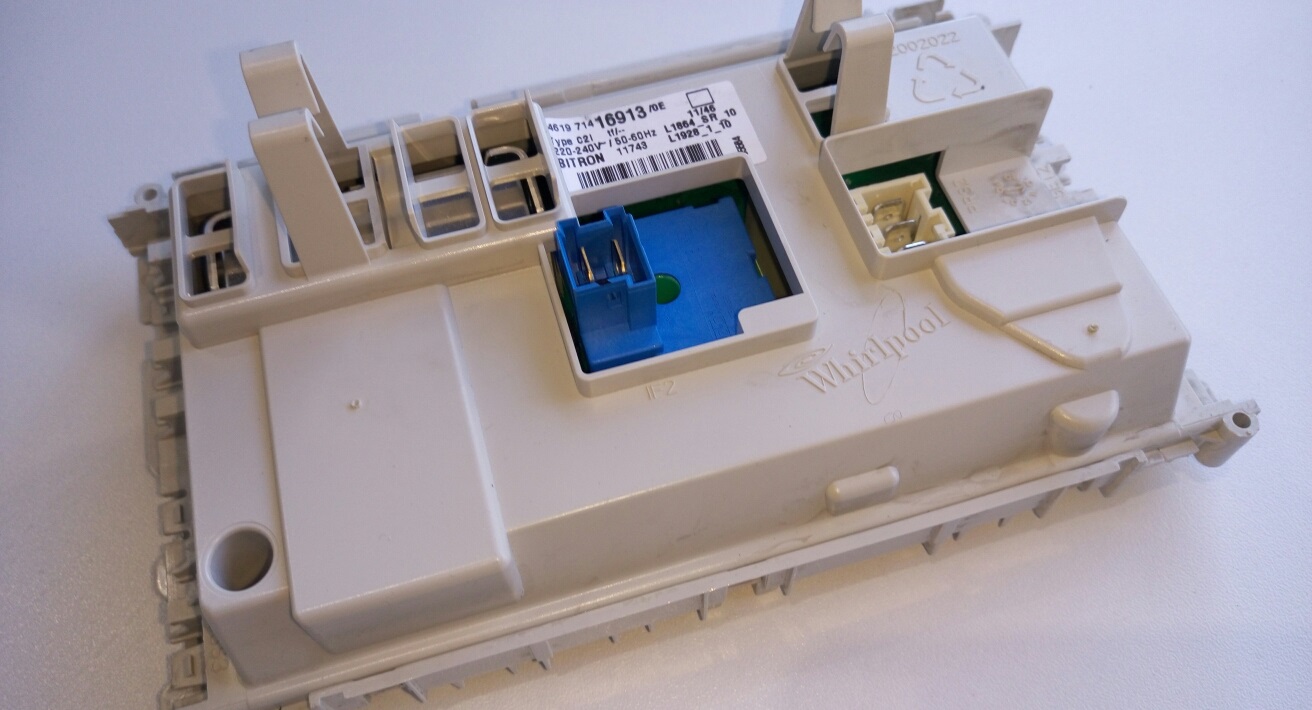

Повечето съвременни перални машини са оборудвани с електронно управление. За разлика от „старите“ механични, всичко се контролира и регулира от модул – свързващ блок, състоящ се от сензори, проводници, писти и микрочипове. Системата работи по следния начин:

• потребителят задава настройките на цикъла чрез натискане на бутони или завъртане на програматора на таблото;
• контролната платка записва избраните параметри и изпраща команда за изпълнение на програмата;
• необходимите системни възли са включени;
• прането започва.

Управляващият модул е ​​това, което стартира пералнята: той обработва информация от таблото и предава команди „нагоре по веригата“ до местоназначението ѝ. Включване на уреда, пълнене с вода, стартиране на двигателя и източване на водата – всичко това се извършва само след „разрешение“ от електронния блок, който използва множество триаци, сензори и контакти. След това платката следи работата, като наблюдава сигналите и данните, идващи от възлите. В случай на повреда или отклонение, устройството открива неизправността и спешно прекратява цикъла.

Не се препоръчва да тествате и запоявате платката у дома – тестването и инсталирането на фърмуера трябва да се извършват от специалисти!

Ако електронната система не работи правилно, машината спира да работи: не се включва, не реагира на потребителски команди или замръзва. Откриването на проблема е трудно, тъй като може да е повредена или отделна релса, или целият контролен блок. Във всеки случай, платката губи контрол над пералнята и, от съображения за безопасност, предотвратява стартирането ѝ.

Електронният модул е ​​изключително сложен компонент. Разбирането на неговата структура и работа самостоятелно е доста трудно, особено за тези, които не са запознати с електротехниката. Най-добре е да не рискувате и незабавно да се свържете със сервизен център, ако подозирате дефектна платка.

Частите, отговорни за чистата вода

Системата за пълнене в пералня с горно зареждане се състои от пресостат, маркучи и входящ клапан. Подаването на вода започва веднага след като потребителят стартира програмата чрез натискане на бутона "Старт" на контролния панел. Барабанът се пълни, както следва:

• дъската получава сигнал за необходимостта от запълване;
• пресостат – сензор за ниво на водата, който измерва налягането в резервоара и сигнализира за нивото на пълнене;
• модулът се уверява, че в резервоара няма вода и изпраща команда към клапана за пълнене;
• към входящия клапан се подава напрежение, мембраната му се активира и клапата се повдига;
• водата от водопровода тече през входящия маркуч в машината;

Пресостатът има дълга тръба, която се спуска в резервоара и измерва налягането в него.

• Пресостатът контролира обема на водата;
• когато се достигне необходимият обем, превключвателят за налягане сигнализира на устройството;
• модулът прекъсва захранването с ток;
• мембраната на клапана се затваря;
• набирането на персонал е затворено.

Всички елементи на системата за пълнене постоянно взаимодействат, а основният „контролер“ е сензорът за ниво на водата. Той гарантира, че резервоарът се пълни до предварително определено ниво, предотвратявайки недопълване или препълване.

„Сърцето“ на машината

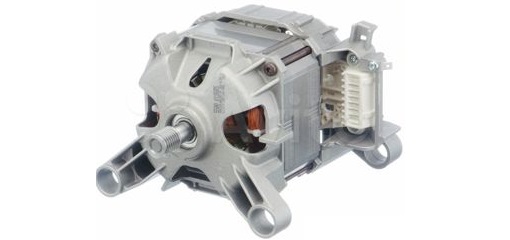

„Сърцето“ на пералнята е нейният двигател. Това е електрическият мотор, който ускорява вала на барабана, осигурявайки въртенето на цилиндъра с желаната скорост. Скоростта се контролира от тахогенератор, който е прикрепен към двигателя и постоянно следи скоростта, елиминирайки хаотичното въртене и резките промени в посоката.

Задвижващата сила се осигурява от електрически мотор. Съвременните вертикални ролки са оборудвани с инверторни мотори, които са свързани директно към вала на барабана, което елиминира необходимостта от задвижващ ремък. Тази система елиминира нуждата от междинни елементи, което прави въртенето на цилиндрите по-ефективно, надеждно и безопасно.

Някои перални машини с горно зареждане са оборудвани с колекторни двигатели. При тях импулсът на двигателя се предава към барабана чрез задвижващ ремък, увит около шайби. Този вариант е по-евтин, но по-малко надежден: ремъкът често се откача, скъсва се или се разтяга. Друг недостатък са четките, които се износват в корпуса на двигателя по време на работа и трябва да се сменят периодично.

Откъде идва топлата вода?

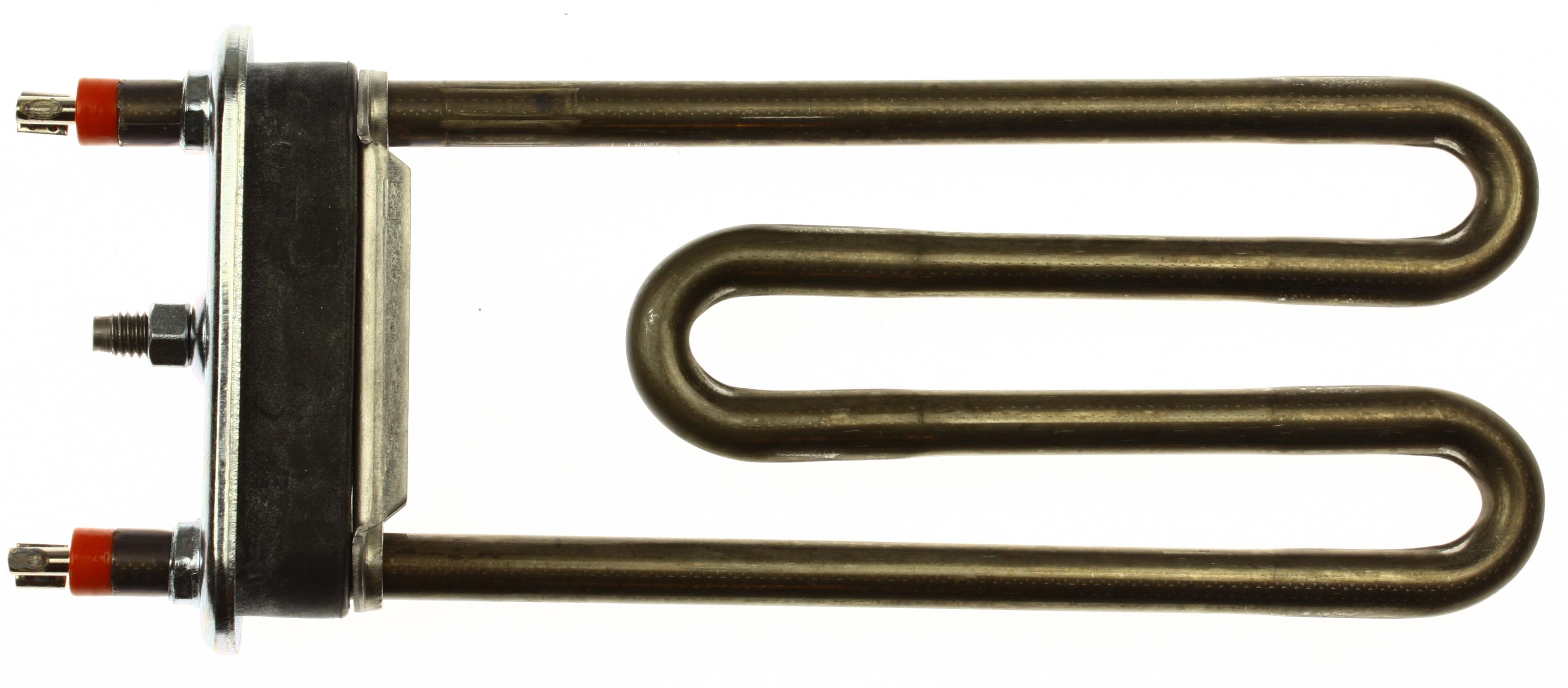

Както при машините с предно зареждане, вертикалните машини използват тръбен електрически нагревател (TEH) за нагряване. След като потребителят избере режим и настрои температурата, електронната платка получава параметрите и активира нагревателя. Нагревателят получава сигнал и след като пълненето приключи, неговата „бобина“, разположена в резервоара, започва да се нагрява.

За да избегнете прегряване на нагревателния елемент, не изпълнявайте три последователни цикъла на висока температура!

Нивото на нагряване се следи от термистор, температурен сензор. Той изглежда като метална тръба и се намира в самия нагревателен елемент. Когато се достигне зададената температура, устройството сигнализира на модула, който изключва нагревателя.

Тежести и система за абсорбиране на удари

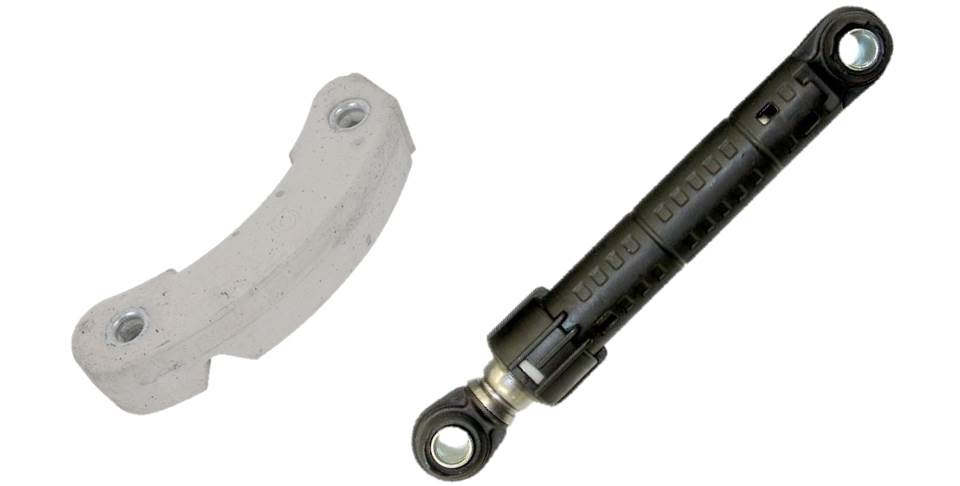

Когато барабанът се върти, неизбежно възниква центробежна сила, която се абсорбира от амортисьори. Те компенсират излъчваните вибрации, предотвратявайки подскачането на пералнята из стаята или удара ѝ в стената. Следните компоненти осигуряват стабилността на пералнята:

• амортисьори – виброгасители-стойки с вградена пружина, свързващи резервоара за измиване с корпуса на машината;
• пружини - резервоарът е окачен върху тях отгоре и отстрани;
• Противотежестите са бетонни блокове, които са прикрепени към дъното или страните на вертикалната конструкция, което прави цялата конструкция по-тежка.

Амортисьорната система поема основната тежест на удара. Постоянните вибрации водят до износване на амортисьорите, разтягане на пружините и разхлабване на противотежестите. Това е особено вярно, ако пералнята е инсталирана неправилно или се използва твърде дълго. В такива случаи е необходимо да се затегнат монтажните болтове и да се сменят износените компоненти.

Заключване и печат

Всяка вертикална пералня има както механична, така и електронна ключалка. Механичната ключалка се активира при нормално затваряне на вратата, когато заключващият език се захване в съответния жлеб. Електронната ключалка се активира автоматично при стартиране на програмата за пране, благодарение на заключващото устройство (UBL). Това предотвратява отварянето на барабана от потребителя, след като цикълът е започнал.

Уплътнението на барабана се поддържа и от маншет на люка – гумено уплътнение, опънато по краищата на цилиндъра. То затваря празнината между резервоара и корпуса, предотвратявайки течове и запушване. Ако гумата е повредена, не стартирайте цикъла на пране, тъй като водата ще започне да изтича.

Електрическа помпа

Източването е задължителна стъпка във всяка пералня. За да изпразни резервоара, машината е оборудвана с тръби, маркучи, помпа и филтър за оттичане. Ключовият елемент на дренажната система е помпата, която изпомпва отпадъчната течност от барабана в канализацията.

Вертикалните помпи са оборудвани с два вида помпи:

• синхронен;
• асинхронен.

Всяка помпа е проектирана по идентичен начин. Задвижва се от мотор, който ускорява и върти работно колело – витло, което насочва водата по желаната траектория. Помпата е монтирана на спираловиден корпус, а към нея са свързани дренажен маркуч и фитинги за оттичане на течността.

Филтърът за отпадъчни води предпазва пералнята от запушване – по-голямата част от отпадъците и мръсотията се утаяват върху серпентината му!

Проблемите с оттичането на вода са рядкост и не са причинени от помпите. Основната причина за запушен отток са запушените маркучи, причинени от замърсявания, попаднали в пералнята. Филтърът за оттичане е най-уязвим, тъй като събира мръсотия и чужди предмети. За да предотвратите това, проверявайте джобовете на филтъра и периодично почиствайте дюзата и всички компоненти на дренажната система.

Основни резервоари

Ключовият компонент на пералнята е резервоарът – запечатан пластмасов контейнер. Водата от чешмата се смесва с перилния препарат. При вертикалните машини резервоарът е обърнат нагоре, докато при машините с предно зареждане е обърнат напред.

Барабанът е изработен от неръждаема стомана. Дрехите се зареждат в цилиндъра и мотор го завърта до зададена скорост. Той е по-малък, има перфорирани стени и ребра - пластмасови лопатки, които „смесват“ дрехите и разпенват праха.

Обемът на барабана варира от 3,5 до 15 кг и зависи от капацитета на машината.

Маркучи и кутия за прах

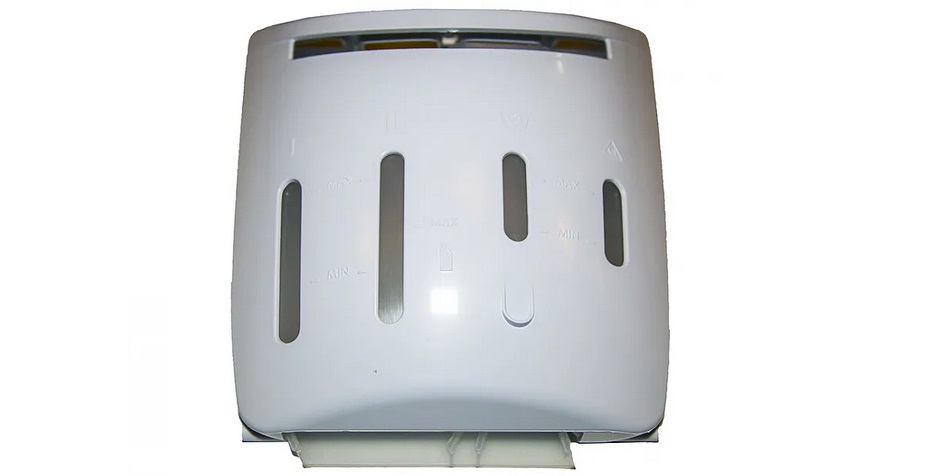

Основният компонент на пералнята е отделението за перилен препарат. Това е пластмасова тава, използвана за добавяне на перилен препарат.Прахът или гелът се вземат от контейнерите в измерени дози – на определени интервали и на специфични етапи от програмата. Основното е да напълните концентрата правилно, като изберете подходящото отделение на дозатора.

Всяко отделение за прах има 3-4 отделения – за основно и предварително пране, белина и омекотител.

Не бива да забравяме и системата от тръби, които пренасят вода от водопровода до барабана и след това до канализацията. Те „свързват“ компонентите на машината, напомняйки човешки кръвоносни съдове. Особено забележителни са входящите и изпускателните маркучи. Първият пълни машината, докато вторият я източва от резервоара.

Автоматичните перални машини са многофункционални уреди, включващи десетки компоненти, сензори и тръби. Ако обаче сте готови да разберете техния дизайн и механика, можете да го направите без специално обучение.
