Пералнята Ariston Hotpoint

Почти всички перални машини с предно зареждане имат подобен дизайн. Моделите се различават само по няколко детайла, като например допълнителна врата, усъвършенстван фърмуер или по-голям дисплей. Вътрешните устройства и принципите на работа на компонентите обаче остават същите. Добър пример е пералнята Hotpoint Ariston. Уредите на този производител се характеризират със своята простота и ви позволяват да изучите дизайна на типична пералня с предно зареждане.

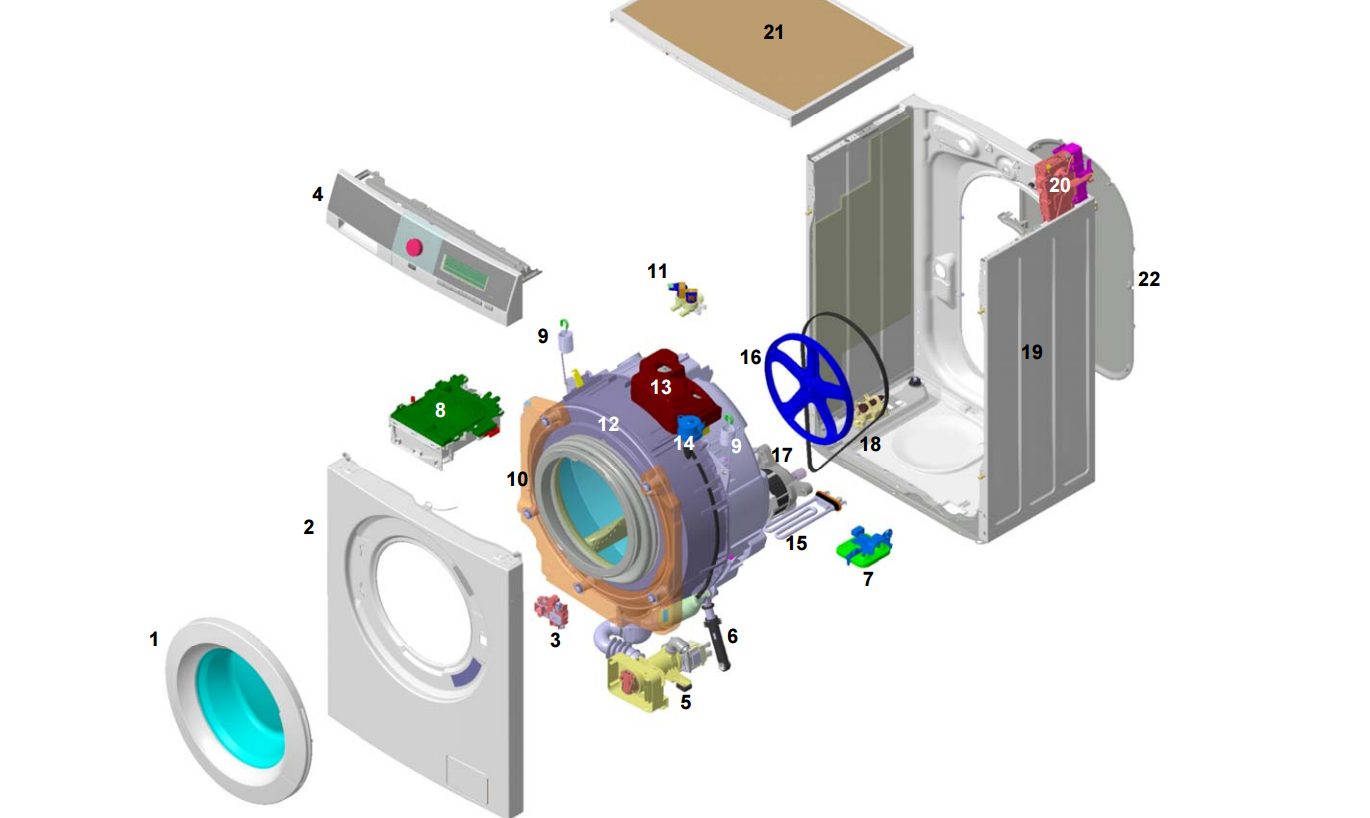

Основни компоненти

Разбирането на дизайна на пералнята Ariston е лесно. Списък на всички компоненти е предоставен в инструкциите на производителя, а окабеляването е показано на така наречената електрическа схема. Както при всяка друга слот машина, има както основни, така и допълнителни елементи. Първите, основните, включват:

• електрически мотор;
• резервоар (метален или пластмасов);
• барабан;
• помпа;
• контролен панел;
• система за абсорбиране на удари (пружинни конструкции, амортисьори и демпфери);
• лагерен възел;
• рамка;
• входящ клапан;
• Нагревателен елемент.

Знаейки от какво се състои Аристон, можете сами да извършвате диагностика и ремонти, без да включвате ремонтници.

Това е основен „набор“ от части и устройства, без които пералнята не може да се използва. Познаването на тяхното местоположение и принципи на работа улеснява откриването на неизправности, диагностицирането и ремонта на машината.

Как взаимодействат частите?

Когато всички части и компоненти работят заедно безпроблемно, пералнята функционира гладко. Всеки компонент изпълнява своята задача, а процесът се контролира от „мозъка“ – платката за управление. Управляващият модул задава последователността от операции, анализира получените сигнали и осигурява безпроблемна работа.

Като надникнете вътре в пералнята, първото нещо, което ще забележите, е барабанът. Това е голям пластмасов контейнер, поддържан в „безтегловност“ от пружини и амортисьори. В него се помещава барабанът – порест контейнер от неръждаема стомана, който се движи активно по време на цикъла на пране благодарение на ролка, свързана чрез паяк. Паякообразната ролка е железен вал, който получава импулс от ускоряващия се електродвигател чрез задвижващ ремък. Повишената скорост е това, което всъщност изпира дрехите.

Повечето перални машини Ariston са оборудвани с пластмасови резервоари.

Преди пране барабанът се пълни с вода. Това се случва, когато платката получи сигнал за стартиране на прането, след като потребителят натисне бутона "Старт". Входният клапан се отваря, пресостатът следи нивото на пълнене на барабана и след като се достигне предварително зададеното ниво, модулът активира нагревателния елемент. След това машината се загрява до предварително зададена температура и електронният блок започва да преминава през етапите на цикъла, като накрая дава на помпата зелена светлина за източване.

Ето как работи почти всеки цикъл на пране. Възможно е да възникне малка разлика, когато са активирани допълнителни опции. Това обаче е само общ преглед; за да разберете напълно дизайна на пералнята, си струва да разгледате отделните компоненти.

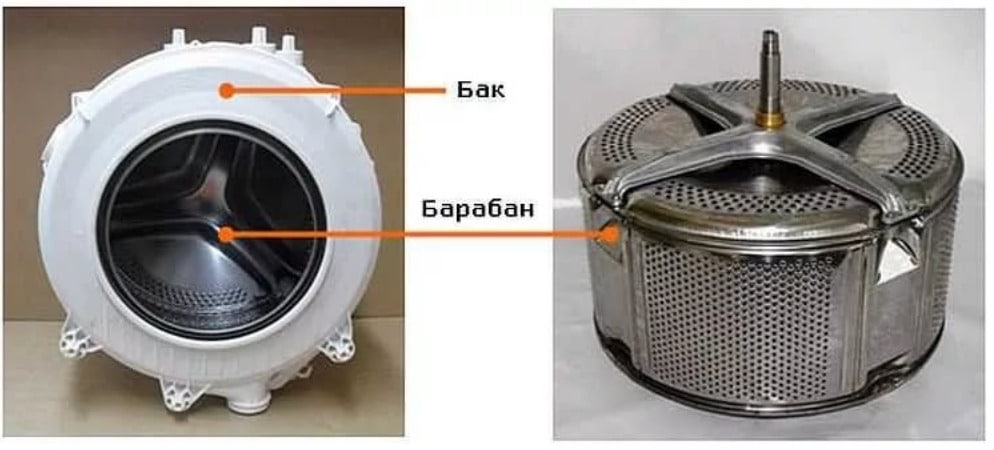

Работа на най-големите елементи

Барабанът на пералнята заема най-много място. Моделите Ariston имат пластмасов барабан, което допринася за ниската цена и лекотата на транспортиране. Други производители предлагат барабан от неръждаема стомана, който е по-здрав и по-надежден, но по-скъп и по-тежък. Барабанът обикновено е разположен хоризонтално в пералнята, въпреки че някои машини имат наклонен барабан.

В барабана е вграден по-малък метален резервоар, в който потребителят поставя мръсното пране. Водата се нагрява в резервоара, смесва се с перилен препарат и след това прониква в прането през порестите стени на барабана. В допълнение към дупките, повърхността на барабана има и оребряване, което подобрява качеството на пране.

Водата се нагрява и смесва с перилен препарат в резервоара, след което навлиза в барабана през отвори в стените му.

Коритото и барабанът рядко се повреждат. Дисбаланс, дължащ се на неправилно зареждане или нестабилна рамка, може да доведе до сериозни повреди. Твърди предмети, като ключове, монети, фиби за коса и телчета за сутиени, също могат да повредят както метала, така и пластмасата, като често попадат в пералнята поради небрежност.

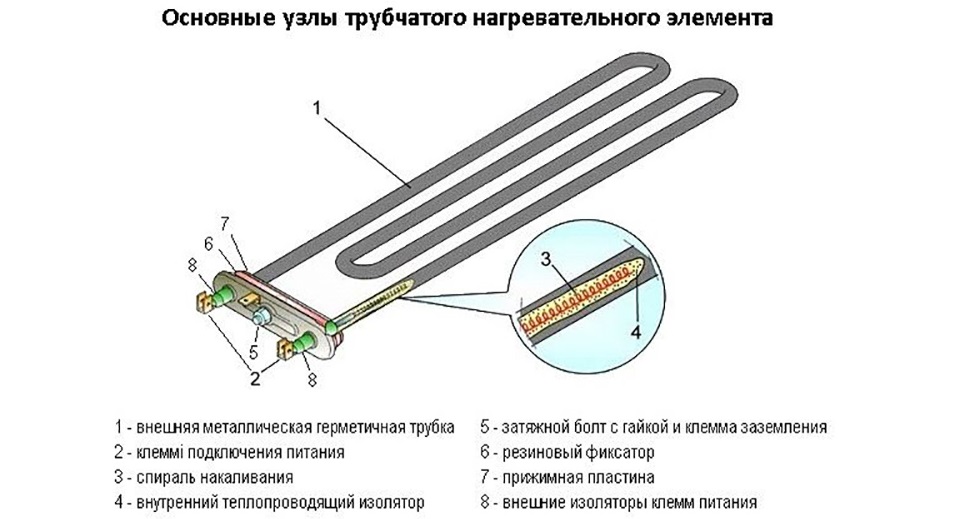

Защо водата в резервоара е гореща?

Водата в барабана се нагрява от тръбен нагревател или накратко нагревателен елемент. Той се намира директно под барабана, в долната част на машината. Достъпът до него се осъществява чрез отвиване на задния панел на пералнята и сваляне на задвижващия ремък. Нагревателният елемент е една от най-често срещаните части на пералнята, които се повреждат. Има три причини за това:

• нагревателят е постоянно във вода, често твърда вода, което причинява отлагане на котлен камък;
• слоят от котлен камък повишава и без това високата температура, което води до прегряване на детайла и дори до изгаряне;
• Нагревателните елементи са по-податливи на повреди от другите.

Нагревателният елемент в машините Ariston консумира приблизително 1800-2200 W.

Не се препоръчва често пране с гореща вода, особено за няколко последователни цикъла, особено когато температурата на машината се поддържа на 60-90 градуса по Целзий. Най-добре е да оставите машината да се охлади за 20-50 минути преди всяко пране.

По отношение на мощността, нагревателният елемент консумира приблизително 1800-2200 вата. Тези цифри са сравними с консумацията на енергия на всеки нагревателен механизъм.

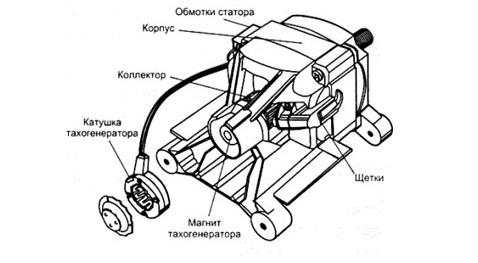

„Кой“ мести барабана, изпомпва и източва водата?

Барабанът се върти от мотор. Моторът, чрез ремъчна предавка и ролка, ускорява барабана до зададена скорост, осигурявайки висококачествено пране и центрофугиране. Животът и мощността на мотора зависят от много фактори, най-важният от които е неговият тип.

Пералните машини Ariston са оборудвани с четкови двигатели. Те са по-евтини от инверторните двигатели, но са по-лоши в няколко отношения. Например, първите са ненадеждни, чувствителни към колебания на напрежението и изискват постоянна поддръжка, като например навременна смяна на четките. Ако обаче предвидите тези проблеми, свържете машината чрез стабилизатор на напрежението и внимателно следите състоянието на двигателя, няма да имате проблеми с работата ѝ.

Водата се изпомпва в барабана, както следва:

• След включване на бутона „Старт“, контролният панел изпраща команда към входния клапан за отваряне;
• клапанът се отваря, налягането пада и водата тече през входния маркуч в резервоара;
• превключвател за налягане или сензор за ниво на водата следи степента на пълнене на резервоара;
• когато се достигне зададения обем, сензорът за ниво изпраща сигнал към електронния блок;
• Устройството записва получената информация и „командва“ на клапана да се затвори;
• Клапанът реагира на командата и водният поток спира.

Пералните машини Ariston работят с колекторен двигател.

В края на цикъла на пране, платката за управление се свързва с помпата и дава зелена светлина за изпомпване на водата. Помпата се активира и източва водата през тръбите и дренажния маркуч в канализацията. Пресостатът, от своя страна, следи изпразването на резервоара и веднага щом нивото падне до минимума, уведомява модула, че процедурата е завършена. Устройството изпраща сигнал за „изчистване“, изключва дренажната система и след това, след като се увери, че всички компоненти са завършили работата си, изключва захранването. УБЛ и отключва вратата на люка.

Електрониката е много важна

Непрекъснатата комуникация с контролния панел е възможна благодарение на електрониката. Електронният модул, чрез контролния панел и специалния фърмуер, действа като „мозък“, издавайки команди и наблюдавайки тяхното изпълнение. Системата се състои от полупроводникови елементи, триаци, тиристори, резистори, а „комуникацията“ с други компоненти се осъществява чрез проводими пътища.

С помощта на система за самодиагностика, контролният панел на Ariston е в състояние да записва всички възникнали проблеми и да показва код за грешка на дисплея.

Платката определя последователността от действия за всяка избрана програма. Всички възможни алгоритми и настройки са записани в нейната електрическа схема, което позволява безпроблемно стартиране на цикъла чрез контролния панел. Контролният панел предлага на потребителя предварително зададен набор от режими и опции, които опростяват прането. Някои модели Ariston отиват по-далеч, позволявайки на собственика да променя фабричните настройки, регулирайки процеса на пране.

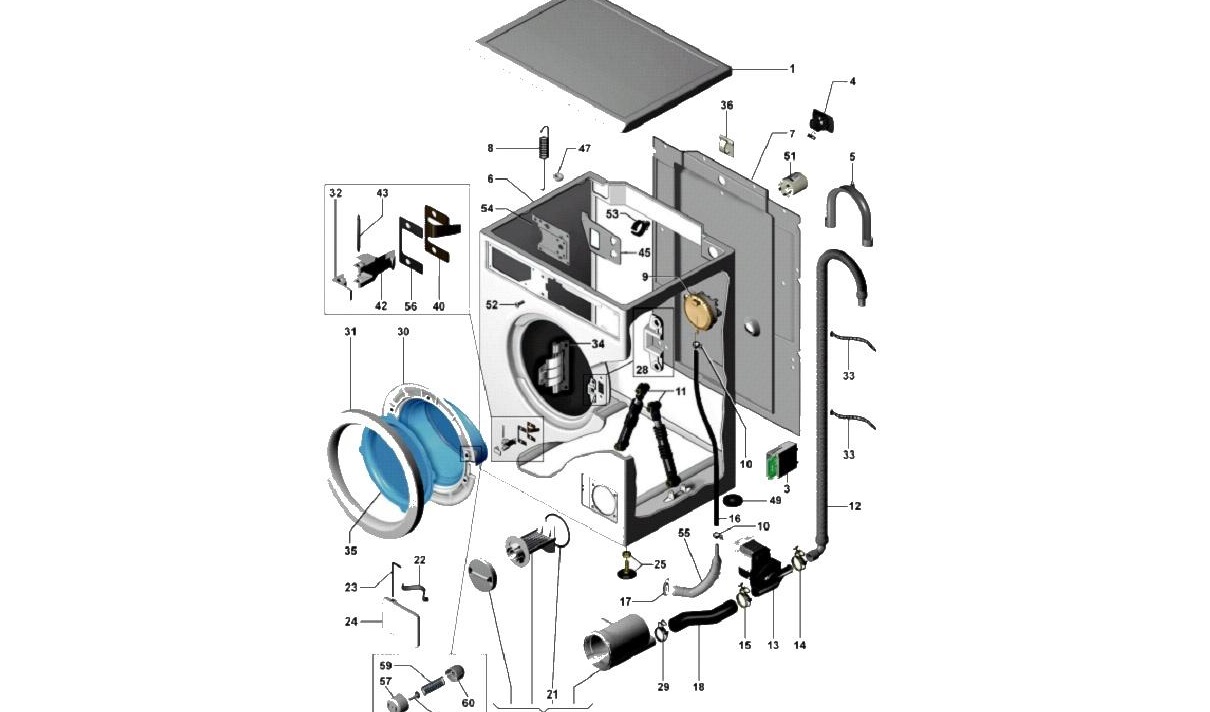

Какво друго има в случая?

За да разберем напълно как работи пералнята Ariston, е необходимо да вземем предвид не само основните компоненти, но и допълнителните. Въпреки „второстепенния“ си статус, всички тези части и компоненти играят важна роля в работата на пералнята. Без тях пералнята няма да функционира с пълния си потенциал.

• Амортисьорната система включва пружини, амортисьори и демпфери, предназначени да потискат вибрациите, излъчвани от барабана.
• Дъгообразно уплътнение. Гумени уплътнения, които се простират над ръба на барабана и корпуса. Необходими за уплътняване на машината.
• HLD е съкращение от Door Locking Device (Устройство за заключване на врата). Активира се от платката след механично затваряне на вратата и натискане на бутон "Старт", като автоматично заключва машината. Това предотвратява случайно или умишлено отваряне на машината по време на цикъл на пране.

Когато цикълът започне, контролният панел автоматично активира устройството за заключване на люка (HLD).

• Задвижващ ремък. Той позволява на електрическия мотор да предава мощност към ролката и да върти барабана до зададената скорост. Ако задвижващият ремък се скъса или откачи, пералнята ще спре.
• Противотежести. По-точно, големи бетонни блокове, монтирани над барабана, за да се увеличи теглото на пералнята. Поради теглото на камъните, машината е в състояние да издържи на центробежната сила, създадена от въртенето на барабана. Без бетон, машината ще подскача, накланяйки се наляво и надясно.
• Вратата на люка. Това е очевидно: без нея зареждането на пране в пералнята би било изключително проблематично.
• Дозатор за перилен препарат. Казано по-просто, това е дозатор за прах. Той има три отделения: едно за предварително пране, едно за основно пране и едно за допълнителни течности (препарат за премахване на петна, омекотител, препарат за изплакване). Той помага за равномерното разпределение на перилния препарат или гела, подобрявайки резултатите от почистването.
• Тръби. Те свързват компоненти, като помпата и барабана или диспенсъра и резервоара, позволявайки на водата да циркулира в цялата машина.

След като разберете дизайна на Ariston, можете да анализирате неговото поведение и да извършвате диагностика и ремонти у дома. Основното е да следвате инструкциите на производителя и да помните предпазните мерки.
