Как работи пералнята Electrolux?

Интересът към дизайна на пералня Electrolux често възниква, когато тя се повреди или не работи правилно. За да диагностицирате и поправите машината сами, трябва внимателно да проучите местоположението и свързването на частите и компонентите на машината, да разберете тяхното предназначение и принципи на работа. Това не е трудно – повечето перални машини с предно и странично зареждане имат сходен дизайн и управление. Всичко, което трябва да направите, е да отделите време, за да се задълбочите във вътрешността на машината.

Какви детайли са скрити вътре в тялото на машината?

Запознаването с вашата пералня започва с проверка на всички компоненти и части. Това е единственият начин да видите всички компоненти и да разберете техните взаимовръзки и разположение. Например, всяка пералня Electrolux, независимо дали е с предно зареждане или с две врати, е оборудвана със следните елементи:

• електрически мотор;
• резервоар;
• барабан;
• дренажна помпа;
• няколко вида тръби;
• дозатор за перилен препарат (приемник за прах);
• система за абсорбиране на удари (пружини и амортисьори);
• тръбен електрически нагревател (TEN);
• филтър за боклук;

• барабанна ролка;
• охлюв;
• термостат;
• контролен панел;
• противотежести;
• устройство за заключване на люка (HLD);
• пълнещ клапан;
• маншет за люк;
• превключвател за налягане;
• маркучи (източване и пълнене);
• табло за управление.

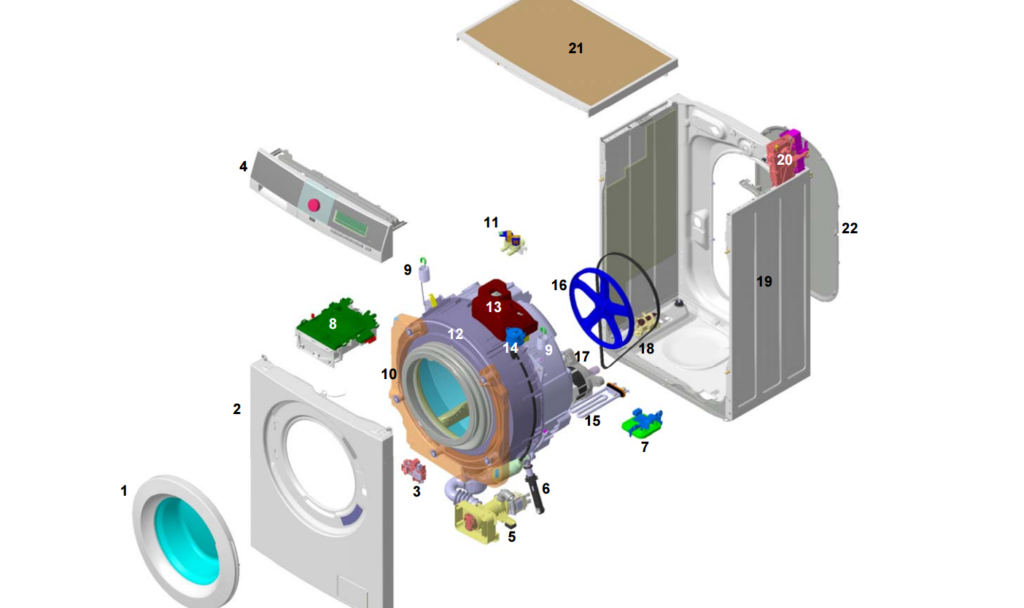

Повечето перални машини имат един и същ дизайн и Electrolux не е изключение.

Гореспоменатите компоненти и устройства са поместени в корпуса на пералнята. Самата метална „кутия“ е с опростен дизайн: горен капак, преден, заден и странични панели. Вратата за зареждане е разположена отгоре или отпред, в зависимост от типа на машината.

За да диагностицирате и поправите, не е достатъчно само да знаете имената на всички компоненти на пералнята. Необходимо е да се проучат по-подробно елементите, тяхното местоположение и предназначение. По-долу ще ви кажем как да проверите функционалността на всяка част.

Контролен панел

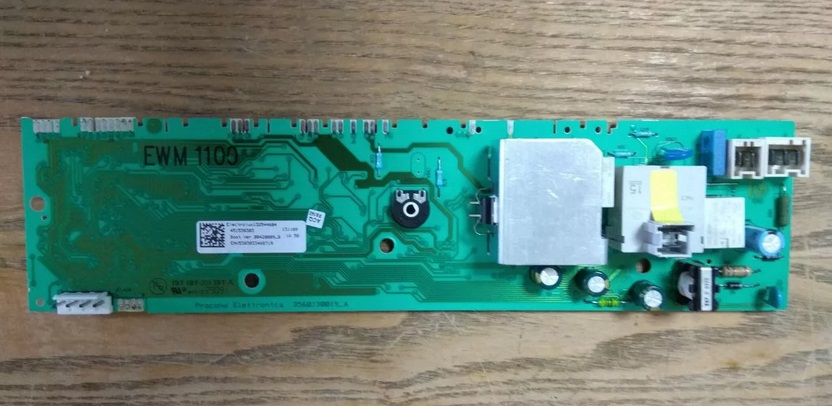

Контролната платка се счита за „мозъка“ на пералнята Electrolux. Тя захранва и контролира всички системни компоненти. Това е електронният модул, който активира машината, предавайки потребителски дефинирани команди към необходимите компоненти по „верига“ от проводници, писти и микрочипове.

Всичко се контролира и регулира от платката за управление. Включване на машината, задаване на програмата, пълнене на резервоара, въртене на барабана с предварително зададена скорост, източване на водата - всяка команда, изпратена от потребителя, първо се изпраща до електронния блок и след това се предава чрез полупроводници и контакти до местоназначението си. Ако целият модул или един от неговите микрокомпоненти се повреди, пералнята спира да функционира, тъй като контролът върху този конкретен компонент се губи. От съображения за безопасност системата автоматично се изключва.

Контролният панел на пералнята също е част от електронната модулна система. Чрез него потребителят задава цикъла, активира допълнителни опции, регулира интензивността на центрофугиране и контролира температурата на водата чрез натискане на бутони и завъртане на регулатора. След това системата обработва получената информация и активира пералнята. Много е трудно самостоятелно да се разбере как е структуриран и функционира контролният съвет. Диагностиката и ремонтът му трябва да се извършват само от професионалисти.

Повредата на контролната платка е сериозен проблем и силно се препоръчва да не се опитвате да я поправите сами!

Елементи, които следят приема на вода и нивото ѝ

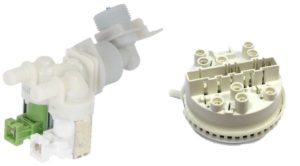

Пресостат и входящ клапан са отговорни за пълненето на пералнята с вода. Първият, чрез дълга тръба, следи налягането в резервоара и изпраща сигнал към контролното табло, показващ колко е пълен резервоарът. Вторият, получавайки обратна връзка от модула, инициира или спира процеса на пълнене.

Входният или входният клапан има от една до три намотки. Те се захранват веднага щом контролният модул изпрати сигнал за започване на всмукването на вода. Това кара мембраната да се отвори, позволявайки на водата от водоснабдяването да потече в резервоара. Когато се достигне желаното ниво, пресостатът освобождава захранването, платката изключва захранването и системата спира да дозира.

Тези елементи винаги работят заедно: вентилът пълни, превключвателят за налягане управлява, а платката действа като предавател. Това гарантира, че резервоарът е напълнен до определеното ниво, предотвратявайки недопълване или препълване.

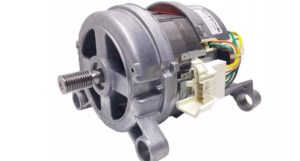

Електродвигател и сензор за скорост

Въртенето на барабана се осигурява от двигател и тахогенератор. Те също работят в тандем, допълвайки се взаимно. Двигателят завърта вала на барабана, а тахогенераторът следи скоростта, или по-точно, броя на оборотите в минута. Това е необходимо, за да се избегне неравномерно движение или внезапно спиране.

Движещата сила е електрическият мотор. Повечето съвременни перални машини Electrolux с предно зареждане са оборудвани с инверторни мотори, които са монтирани директно към вала на барабана. Липсата на ремъчно задвижване прави въртенето по-ефективно и мощно, а самата конструкция, без „посредник“, е по-надеждна и издръжлива.

Някои перални машини са оборудвани с колекторни двигатели. В този случай барабанът се върти от задвижващ ремък, който предава мощност от двигателя към вала. За разлика от инверторните си аналози, колекторните двигатели се нуждаят от ремонт по-често: гуменото уплътнение се износва, а четките се износват.

Водни нагревателни елементи

Загряването до зададена температура е функция на тръбен електрически нагревател. Избраният режим определя колко топла ще бъде водата в резервоара. След като потребителят избере програма и зададе желаната температура, контролното табло предава получената информация на нагревателния елемент. Нагревателят започва да работи според зададената температура.

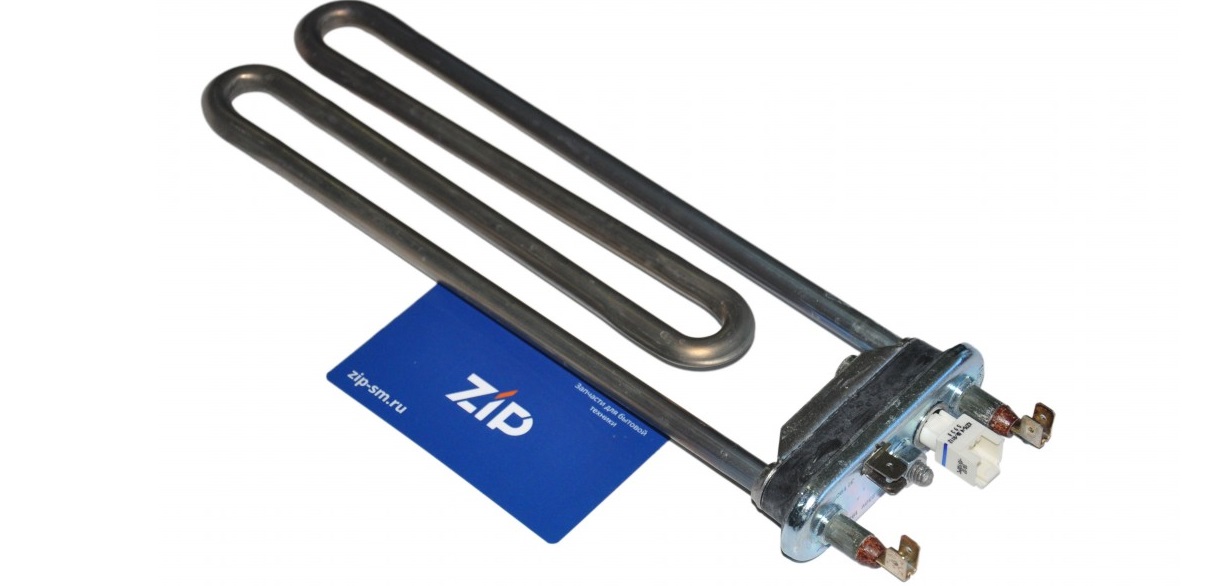

Нагревателният елемент и вграденият в него температурен сензор са отговорни за нагряването на водата в пералнята.

Температурата на нагревателния елемент се контролира от термистор, метална тръба, разположена директно в нагревателя. След като водата достигне зададената температура, сензорът изпраща сигнал към контролния панел, който от своя страна изключва нагревателния елемент.

Компенсатори на вибрации и центробежни сили

За да се предотврати „подскачането“ както на пералните машини с горно, така и на тези с предно зареждане по време на циклите на пране и центрофугиране, в конструкцията са вградени специални компенсатори. Те омекотяват вибрациите, излъчвани от двигателя, когато той достигне максимална скорост. Въртенето на барабана създава центробежна сила, която без система за абсорбиране на удари и противотежести би разрушила машината отвътре.

Следните компоненти помагат на пералнята да поддържа стабилна позиция:

• амортисьори – пружинни подпори, които закрепват дъното на резервоара към дъното на корпуса;
• пружини, върху които резервоарът е окачен отгоре;
• Противотежестите са бетонни блокове, които добавят тегло към машината и поддържат необходимия баланс.

Тези компоненти са предназначени да предпазват пералнята от центробежна сила. При неправилна или продължителна употреба обаче те могат да се повредят: амортисьорите се износват, пружините се разтягат, а противотежестите се напукват или разхлабват. В такива случаи е необходимо затягане на крепежните елементи или подмяна на повредените части.

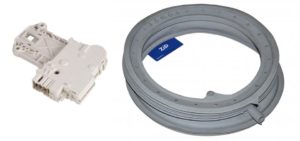

Заключване на люка и гумена лента

Важно е да се разбере как работи вратата. Независимо дали пералнята е с предно или горно зареждане, тя има две ключалки: механична и електронна. Първата се активира, когато потребителят затвори дръжката, докато втората се активира след стартиране на цикъла. В последния случай заключването на вратата се активира, предотвратявайки случайно отваряне на машината по време на цикъла на пране.

Устройството за заключване на вратата ще предотврати отварянето ѝ, докато пералнята Electrolux работи.

Уплътнението на резервоара и люка осигурява водонепроницаемост. Това гумено уплътнение затваря пролуката между барабана и корпуса на машината, предотвратявайки изтичането на вода. Ако гумата е напукана или скъсана, не можете да стартирате машината - възможен е голям теч.

Елементи, отговорни за дренажа

Пералнята не може да функционира без правилно оттичане. Система от тръби и маркучи, както и помпа и филтър за отпадъци, осигуряват изпразването на барабана. Сърцето на дренажната система е помпата, която изпомпва водата от резервоара след всеки цикъл на пране.

Има два вида помпи:

• синхронен;
• асинхронен.

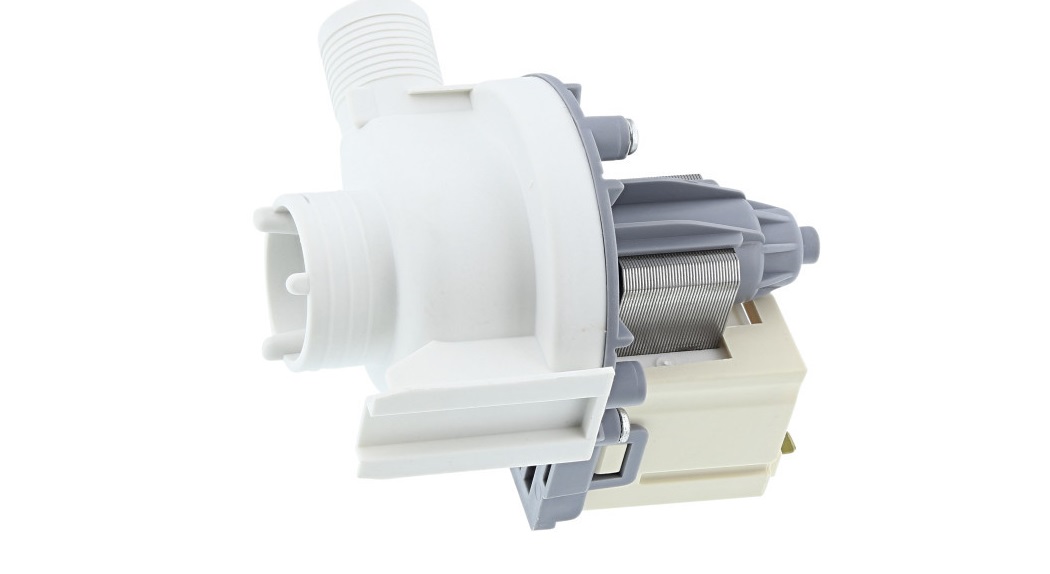

Помпата се състои от мотор и работно колело. Моторът стартира устройството, докато работното колело, чрез въртене на лопатките, насочва водата в желаната посока. Върху помпата е монтирана спираловидна цев, през която са свързани тръбите и маркучът.

Повечето от отпадъците, косата, мръсотията и козината, които попадат в пералнята, се утаяват върху филтъра за отпадъци.

Помпите са издръжливи, но дренажната система често се поврежда поради запушвания. Монети, отломки, коса и други малки предмети често се забиват в барабана и остават в дренажната тръба. Това често се дължи на факта, че джобовете на дрехите не се проверяват преди пране. Повечето от чуждите отпадъци попадат в специално проектирания филтър за отломки, който трябва редовно да се отстранява и почиства.

Главни резервоари

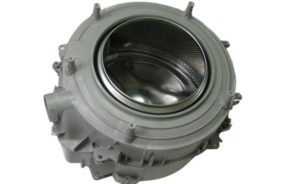

Важна част от пералнята е барабанът. Той е изработен от пластмаса и е напълно запечатан. Водата от водопровода навлиза тук, където се смесва с перилен препарат. При пералнята с предно зареждане барабанът е разположен с отвора напред, а вертикалният капак нагоре.

Барабанът винаги е изработен от неръждаем метал и има порести стени. Прането се поставя вътре, след което водата и перилният препарат от резервоара се прехвърлят в цилиндъра и прането започва. Повърхностите на барабана трябва да бъдат оборудвани с пластмасови гребени – ребра – които смесват и обръщат прането за по-добро изпиране.

Въпреки че резервоарите и барабаните на пералните машини Electrolux са предимно изработени от един и същ материал, техният размер и капацитет варират значително. Всичко това зависи от капацитета, посочен от производителя.

Допълнителни елементи

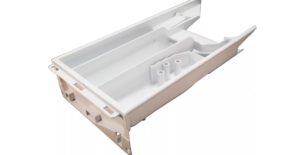

Пералнята Electrolux разполага и с други системни компоненти, които осигуряват висококачествено почистване. Сред тях е дозатор за перилни препарати. Благодарение на специалния си дизайн, концентратът се дозира постепенно, точно на определен етап от цикъла. Няма смесване на съставките: прах или гел се дозират по време на основното пране, перилен препарат по време на цикъла на избелване, а аромат, омекотител или балсам се дозират по време на цикъла на изплакване.

Electrolux произвежда перални машини с предно и горно зареждане.

Входните и отводнителните маркучи също заслужават внимание. Първият доставя чиста вода към резервоара, докато вторият изпомпва отпадъчните води в канализацията. Тръбите, свързващи ключовите компоненти на системата, служат като спомагателни компоненти.

Пералните машини са сложни, особено съвременните „умни“ машини, пълни със сензори и електроника. Но разбирането на разположението и взаимовръзките на компонентите е възможно – ключът е внимателно да се проучи ръководството и вътрешната структура на машината.
