Дизайн на помпата на пералня LG

Дизайн на помпата на пералня LG Дренажната система на пералнята е отговорна за изпразването на барабана. Когато контролният модул подаде сигнал, помпата се стартира и изпомпва отпадъчната течност в канализацията. Ако помпата не работи правилно, процесът се нарушава и водата остава в пералнята.

За да реагирате бързо на запушен канал и да отстраните проблема, трябва да разберете конструкцията на помпата за източване на вашата пералня LG. Познаването на компонентите ви позволява да я разглобите, почистите и смените сами. Нека разгледаме конструкцията на стандартна помпа.

Нека разглобим помпата част по част

Познаването на това как работи дренажната помпа на машини с директно задвижване ви позволява да я почистите сами, ако се запуши. Дори ако се повреди и се нуждае от подмяна, разбирането на нейния дизайн ще улесни намирането на правилните части. Когато избирате нова помпа, трябва да вземете предвид три важни аспекта: мощността на детайла, метода на монтаж и схемата на контактите.

Помпите, използвани в съвременните перални машини LG с директно задвижване, се различават една от друга:

номинална мощност (от 25 до 40 W);
метод на закрепване към охлюва (болт или пластмасови ключалки);
схема на контактите (отделни или двойни клеми);
вид (циркулационен или прост).

Помпените станции се различават и по вида на филтрация. Помпите обикновено са оборудвани със спирални филтри. Основният им недостатък е, че когато се запуши, течността се застоява вътре в елемента и започва да мирише. В тази ситуация е необходимо да разглобите корпуса, да свалите дюзата и да почистите елемента от натрупаните замърсявания.

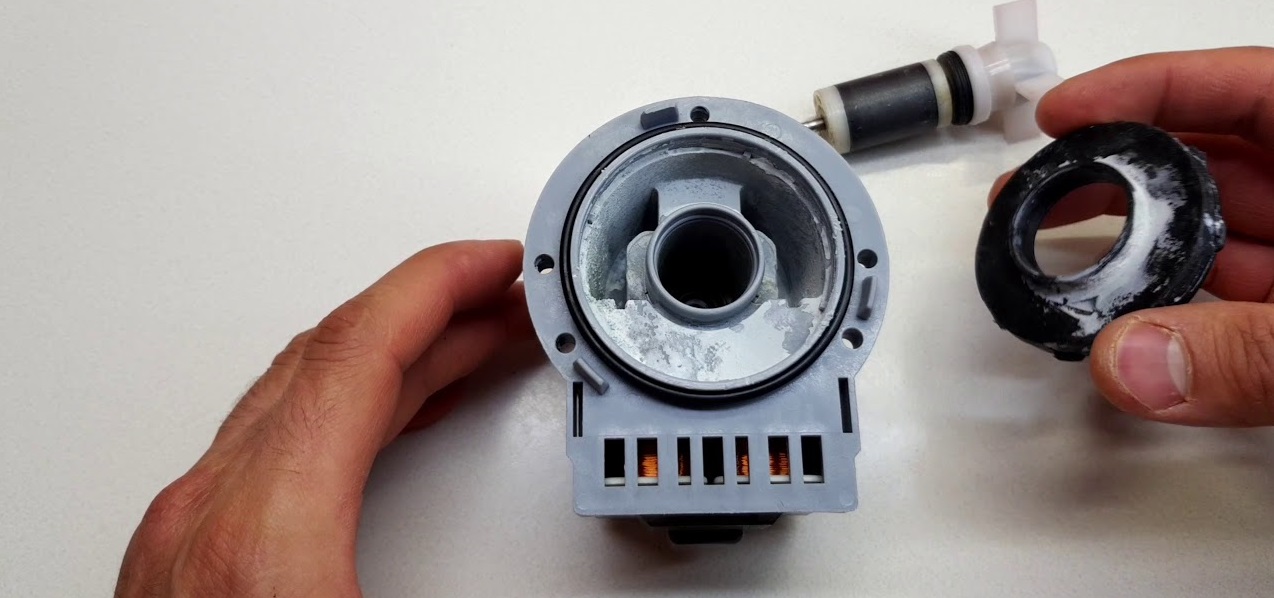

Дренажната помпа се състои от пластмасов корпус, ротор, работно колело, чифт намотки и магнит с ядро.

Принципът на работа на помпата е доста прост. Тя функционира като асинхронен двигател – има както движещи се, така и статични елементи. Помпата стартира след получаване на съответния сигнал от електронната платка. Алгоритъмът на работа е следният:

управляващият модул дава команда за стартиране;
роторът (цилиндричен магнит) започва да се върти;
работното колело на помпата се задвижва (то е фиксирано на вала);
Лопатките на работното колело задават желаната посока на движение на изпомпваната вода.

Що се отнася до магнитното ядро и чифт намотки, те остават статични. Тези елементи помагат на системата да функционира.

Ето как се стартира обикновената помпа за източване, която се намира в пералните машини LG. Поради простия си дизайн, тези компоненти рядко се чупят. Обикновено неизправностите се причиняват от запушване вътре в корпуса или отчупено работно колело. По-рядко магнитната сърцевина отслабва.

Циркулационните помпи могат да движат течност само в една посока, изтласквайки я към изхода. Тези компоненти се намират в по-новите перални машини LG. При по-скъпите модели помпата е допълнително оборудвана с гумено уплътнение. Уплътнението уплътнява фитинга и предотвратява попадането на вода в лагерите на барабана.

Съвременните циркулационни помпени станции имат роторен вал, който преминава през централна гумена втулка. Конструкцията е допълнително обработена с влагоустойчива смазка. Уплътнителят запълва всички възможни празнини, осигурявайки плавно и тихо въртене на механизма. Това ноу-хау удължава експлоатационния живот на детайла.

Нека опишем работата на помпата

Помпата за източване работи всеки път, когато пералнята се стартира, независимо от избрания режим. Ако помпата не се включи, машината ще остане да стои с пълен резервоар със сапунена отпадъчна вода. Частта не се активира веднага, а по-близо до края на цикъла, преди изплакване и по време на центрофугиране.

За да разберете как работи помпата, е важно да запомните как протича процесът на пране. Първо, потребителят зарежда прането в барабана, налива перилен препарат в диспенсъра и избира подходящата програма за пране. След като машината стартира, контролният модул се активира. След това се извършват следните стъпки:

входящият магнитен клапан се отваря;
вода се налива в отделението за перилен препарат, смесвайки се с праха;
сапунена течност се влива в резервоара;
Пресостатът контролира нивото на водата в центрофугата;
Когато се събере достатъчно вода, машината започва да пере.

„Помпената станция“ се активира не в самото начало на програмата, а към края, преди изплакване, и след това по време на цикъла на центрофугиране. Помпата, получавайки сигнал от главния електронен модул, започва да източва водата от резервоара, изцяло или частично.

Премахването на сапунените отпадъци от резервоара на пералнята се извършва по следния начин:

помпата се активира, работното колело се задейства;
водата напуска резервоара през дренажната тръба;
отпадъчната течност тече по-нататък и преминава през филтърния елемент;
водата попада в дренажната помпа и тече през нея;
сапунената вода се отстранява в канализацията през дренажния маркуч;
Пресостатът следи нивото на водата в резервоара;
Когато резервоарът се изпразни, сензорът за ниво уведомява контролния модул.

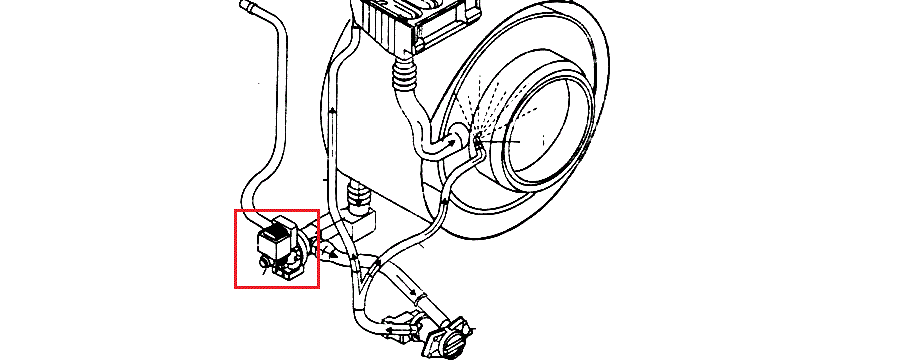

Помпата е монтирана в долната част на корпуса на пералнята – това е необходимо, за да се осигури безпрепятствено оттичане на водата от системата.

Ако машината ви не източва отпадъчните води от резервоара, ще трябва да проверите дренажната система. Ако помпата е запушена, почистването ѝ ще помогне. Ако помпата изгори, ремонтът ѝ не е практичен; ще трябва да закупите и инсталирате нова.
