Дизайн на пералня Indesit

Тъй като почти всички модели перални машини с предно зареждане са практически идентични, ще разгледаме вътрешната структура на пералнята, използвайки марката Indesit като пример. В момента тя е водещият производител и търговска марка на руския пазар. Нека илюстрираме дизайна на пералня Indesit.

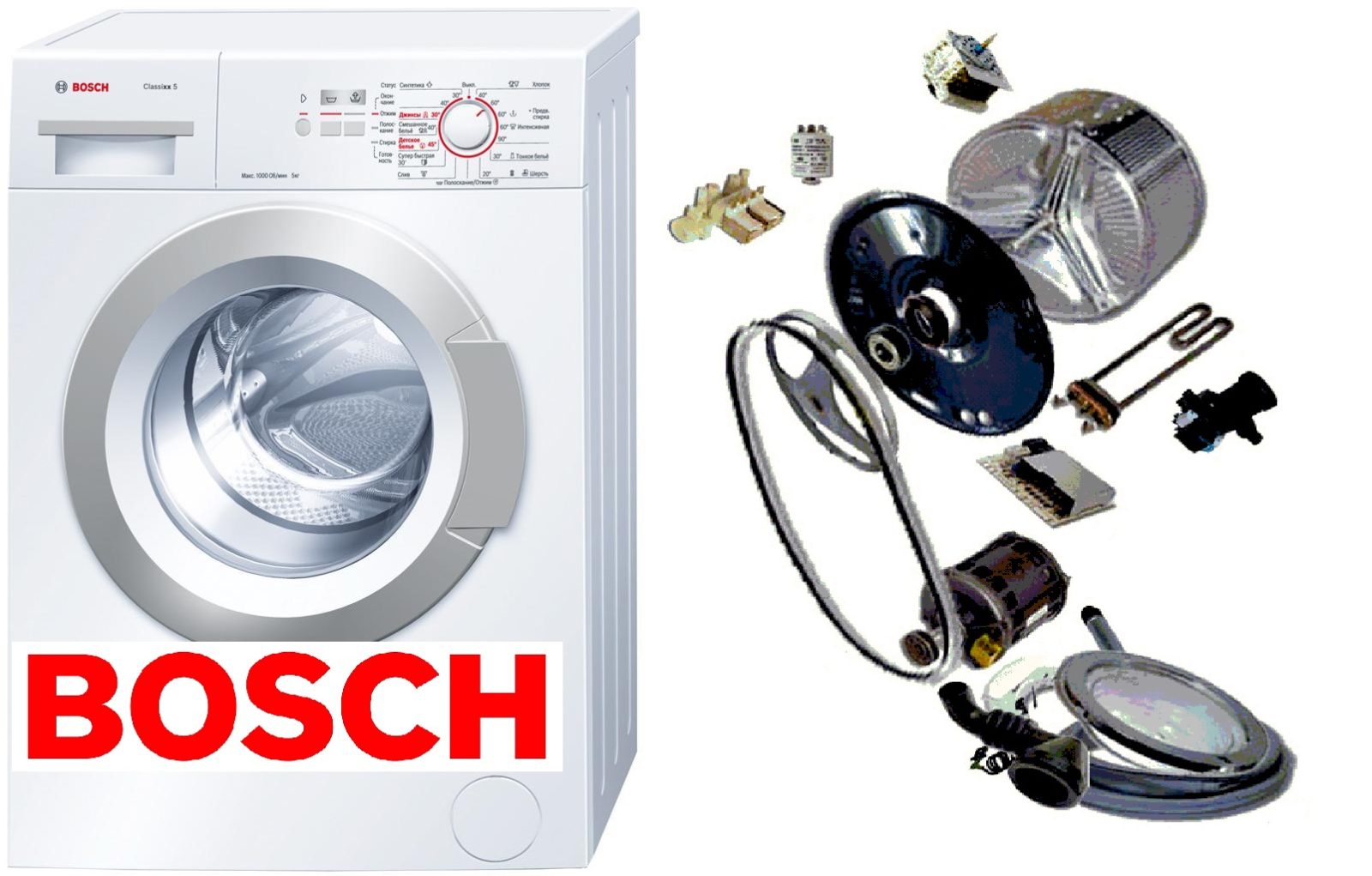

Нека изброим основните елементи

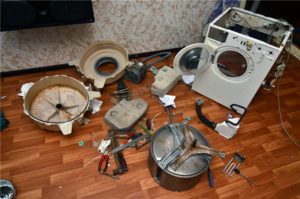

Пералнята се състои от първични и вторични модули. Вашата машина ще функционира правилно само ако всички компоненти взаимодействат гладко помежду си. Всеки модел включва:

• електрически мотор;
• резервоар и барабан;
• дренажна помпа;
• контролен панел с поддръжка на електрически модули;
• пружинни амортисьори;
• специален възел с лагери;
• основното тяло, чиято задна стена е направена под формата на капак на люка;
• клапан за всмукване на течност;
• тръбен електрически нагревател и неговите части.

Моля, обърнете внимание, че това е напълно основен комплект части за всяка пералня. След като разберете електрическата схема, ще можете лесно да анализирате работата на вашата пералня Indesit.

Как работи технологията?

Пералнята Indesit е оборудвана с пластмасов резервоар. За да се предотврати деформацията на резервоара, той е слабо свързан с корпуса, за да се предотвратят прекомерни вибрации, които могат да повредят резервоара. В края на краищата, резервоарът се движи много активно по време на пране и особено предене, докато тялото остава неподвижно, което всъщност гарантира безопасността на резервоара. Освен това, два амортисьора са поставени отдолу за опора, а пружини - отгоре.

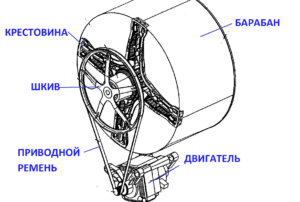

По време на пране барабанът се върти благодарение на специална ролка, към която е свързан чрез паяк. Ролката, от своя страна, получава мощност от електрическия мотор чрез ремъчна предавка. Всички тези действия карат ролката да се върти и тъй като е прикрепена към барабана, барабанът също се върти, като по този начин пере дрехите ни. Самият барабан е вграден в коритото с монтажна скоба.

Така нареченият „интелигентен център“ на пералнята е контролният панел, който определя последователността на операциите и координираното взаимодействие на всички компоненти. Например, захранването на пералнята с вода включва редица действия от различни части: входящият клапан изтегля вода от водопровода, нагревателният елемент я загрява до необходимата температура, пресостатът контролира обема на водата, а специална помпа отстранява отпадъчната вода след завършване на цикъла на пране.

Сега можете грубо да си представите как е проектирана и как работи вашата пералня, но за да добавите повече подробности, трябва да разгледате работата на всеки модул поотделно.

Главен резервоар и барабан

Барабаните са изработени предимно от неръждаема стомана, както и резервоарите на някои перални машини. Този материал е по-издръжлив и в резултат на това вашата машина ще издържи много по-дълго. Ако обаче предпочитате по-достъпен и лек вариант, изберете машина с пластмасов резервоар. Той не е толкова издръжлив, но е по-евтин и по-лесен за транспортиране. Най-често срещаните модели имат хоризонтален резервоар, въпреки че някои производители произвеждат и машини с наклонени резервоари.

Всички съвременни перални машини Indesit са оборудвани с пластмасови резервоари.

И така, резервоарът е основното отделение на всяка пералня. Както вече установихме, той помещава барабана, където зареждате прането си. Барабанът обикновено има множество отвори, през които водата от резервоара навлиза в това отделение. Да, водата се изтегля от водоснабдяването във резервоара, където се нагрява и смесва с перилен препарат, а след това се влива в барабана по време на цикъла на пране. Освен това, металната повърхност на резервоара е силно оребрена, което подобрява качеството на пране. За да се предотвратят течове и други проблеми, в резервоара не трябва да попадат чужди предмети.

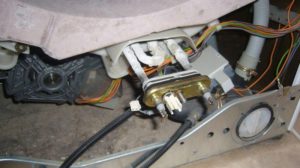

Загряване на сместа от вода и прах

Тръбният електрически нагревател, известен още като нагревателен елемент, е отговорен за загряването на водата в барабана. Той е вграден в дъното на пералнята. При интензивна употреба нагревателният елемент е най-податлив на повреди, тъй като котлен камък се натрупва по повърхността му, като постепенно го разрушава. Освен това, нагревателните елементи винаги се износват по-бързо от другите електрически уреди. Колкото по-често перете с гореща вода, толкова по-рано ще се появят проблеми с нагревателния елемент.

Според техническите спецификации, консумацията на енергия е приблизително 1800-2200 вата. Това е еквивалентно на средната консумация на енергия на който и да е нагревателен елемент. Следователно, ако имате чувството, че пералнята ви консумира много енергия, проблемът вероятно е в нагревателния елемент.

Какво кара барабана да се движи?

Помните ли как говорихме за връзката между барабана, ролката и електрическия мотор? Електродвигателят е този, който захранва устройството. Indesit използва колекторни двигатели, за да спести пари и в резултат на това да намали цената на продукта. Комутаторните двигатели обаче нямат завидна издръжливост и освен това са много податливи на колебания в напрежението, така че е по-добре да се свържат чрез стабилизатор.

Четковите двигатели бързо губят своята функционалност и в крайна сметка спират да работят напълно, ако не се поддържат внимателно (например, ще трябва редовно да сменяте четките).

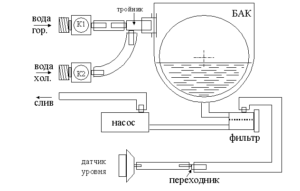

Водоснабдяване и водоотвеждане

Подаването на вода от водопровода към резервоара се извършва по следната схема.

1. Специализиран модул „командва“ на всмукателния клапан да се отвори;
2. Клапанът се отваря и тъй като е под високо налягане, водата веднага започва да прониква в резервоара.
3. Пресостатът контролира обема на водата, за да гарантира, че тя събира точно толкова, колкото е необходимо (същото се случва и при източване на вода, така че този сензор е незаменим за всяка машина);
4. Когато се достигне необходимият обем, пресостатът сигнализира на модула, който от своя страна сигнализира на клапана, че има достатъчно вода и той трябва да се затвори.
5. Клапанът се затваря и подаването на вода спира.

След като цикълът на пране приключи, контролният модул комуникира с помпата. Помпата получава сигнал за източване на водата и започва да я изтласква в канала през маркуча за източване. Това ефективно отстранява водата от барабана. След това, използвайки същия процес, машината засмуква вода за изплакване на прането и след това го източва по същия начин.

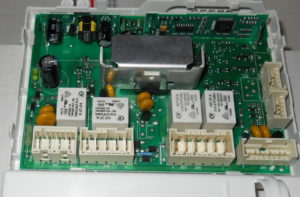

Мозъкът на пералнята

Контролната платка е отговорна за всички компоненти на машината, с изключение на контролния панел (който съдържа всички бутони, индикатори и т.н.). За това има отделна платка. Тези две устройства са интегрирани и функционират като „интелект“ на машината, като издават команди към модулите, за да осигурят безпроблемната работа на устройството.

Програмите и режимите на пране са предварително програмирани алгоритми за специфични действия, съхранени на контролната платка. Следователно, тя е отговорна за работата на всяка избрана от вас програма. Платката се състои от множество полупроводникови компоненти (включително триаци, тиристори и други компоненти).

Контактите между частите се осъществяват чрез специални проводими пътеки, които също са разположени на контролния панел.

Платката на контролния панел има малко по-различно предназначение. Докато контролният панел координира взаимодействието на частите, този панел координира взаимодействието на оператора и контролния панел. Тоест, неговата задача е да „обясни“ на контролния панел какво точно иска да направи потребителят, както и да го информира за всички подробности за измиването (чрез показване на информация на специален екран или чрез индикатори).

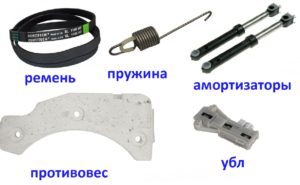

Спомагателни елементи

Разгледахме как работят основните части на пералня Indesit. Има обаче много допълнителни части. Въпреки че ролята им не е толкова фундаментална, вашата пералня няма да работи без тях. Ето списък.

1. Пружините и амортисьорите са компоненти, които предотвратяват вредното въздействие на вибрациите върху резервоара. Те омекотяват вибрациите.
2. За да се предотврати изтичането на вода под капака на люка, има специален маншет. Това е вид гумено уплътнение, което плътно запечатва люка по време на измиване.
3. Устройството за заключване на вратата (съкратено UBL) гарантира, че вратата е напълно затворена и предотвратява случайното или неволното ѝ отваряне. Докато UBL функционира правилно, вода няма да изтича от машината.
4. Задвижващият ремък. Този, който насочва въртенето към ролката, а ролката, както си спомняте, помага за въртенето на барабана. Следователно, тази част е от съществено значение за функционирането на барабана.
5. Противотежести. Противотежестите са много големи камъни, както по обем, така и по тегло, които се монтират вътре в тялото, увеличавайки неговата маса. Благодарение на тези части, машината е способна да устои на центробежната сила по време на предене. В противен случай пералнята би се движила много активно из стаята поради натиск върху страничните стени.
6. Вратата на люка. Няма нужда да описваме важността на този детайл. Без него прането е практически невъзможно.
7. Отделение за прах. Това е мястото, където поставяте перилен препарат и омекотител, които се дозират в барабана по време на цикъла на пране. Обикновено има три отделения за различни видове перилен препарат.
8. Тръби. Те позволяват на водата да влиза и излиза от резервоара. Те са вградени в корпуса.

След като вече знаете всички подробности за работата и дизайна на вашата пералня Indesit, можете лесно да анализирате нейната производителност и състояние. Ако възникне проблем, ще знаете какво да търсите първо и може би ще можете сами да извършите прости ремонти. Не забравяйте, че с правилна грижа вашият уред ще издържи много по-дълго и ще осигури много по-добра производителност.
