Диаграми на съдомиялни машини

За да започнете сами да ремонтирате съдомиялна машина, трябва да разберете вътрешната ѝ структура и предназначението на всеки компонент. Може да ви е необходима и схема на свързване, въпреки че ако възникнат проблеми с електронния модул, шансовете за успешен ремонт са много малки. В тази статия ще обсъдим как работи съдомиялната машина, както и местоположението и функциите на вътрешните ѝ компоненти.

Какво е общото между всички съдомиялни машини?

Съвременните съдомиялни машини от всяка марка, независимо дали са Bosch, Electrolux или Indesit, имат доста общи неща, въпреки че външният им вид се различава. Основните прилики се крият във функциите им и разположението на вътрешните им компоненти. Ако посетите магазин, специализиран в домакински уреди, можете да експериментирате. Отидете до щанда със съдомиялни машини и отворете вратите на няколко от тях. Вътре ще видите приблизително еднакви разпръскващи рамена, кошници и чекмеджета.

Ако някога попаднете на схема на съдомиялна машина, ще осъзнаете, че приликите между различните модели далеч надвишават разликите. Въпреки че те се различават по дизайн, размер, програмни пакети и наличието на различни специфични функции, схемата все пак е валидна за всички модели.

Моля, обърнете внимание! Някои хора смятат, че компактните съдомиялни машини се различават значително по вътрешния си дизайн от тесните и стандартните съдомиялни машини. Това всъщност не е вярно; единствената разлика е размерът на резервоара за съдомиялни машини.

1. Абсолютно всички модели съдомиялни машини (независимо дали са Bosch, Electrolux или други) имат резервоар (или кош), съдържащ кошници за съдове. Тези кошници са мястото, където се поставят съдовете.
2. Всеки модел има пръскачка или пръскачки, които пръскат струи вода върху мръсни съдове, измивайки ги.
3. Всички съдомиялни машини имат циркулационна помпа, която циркулира събраната вода, доставяйки я в кръг през разпръскващите рамена в резервоара.
4. Всички съдомиялни машини имат също помпа за източване и нагревател. Първата източва отпадъчните води в канализацията, докато втората загрява водата до желаната температура, като по този начин гарантира, че съдовете се измиват с топла или гореща вода (в зависимост от програмата).
5. Всяка съдомиялна машина има чекмедже за перилен препарат. Въпреки че чекмеджетата са проектирани по различен начин и функционалността им варира, принципът на работа е по същество един и същ.

Този списък може да продължи безкрайно, но мисля, че смисълът е ясен: всички съдомиялни машини са много сходни. Остава само да разгледаме по-отблизо дизайна им и всичко ще си дойде на мястото.

Как работи съдомиялна машина?

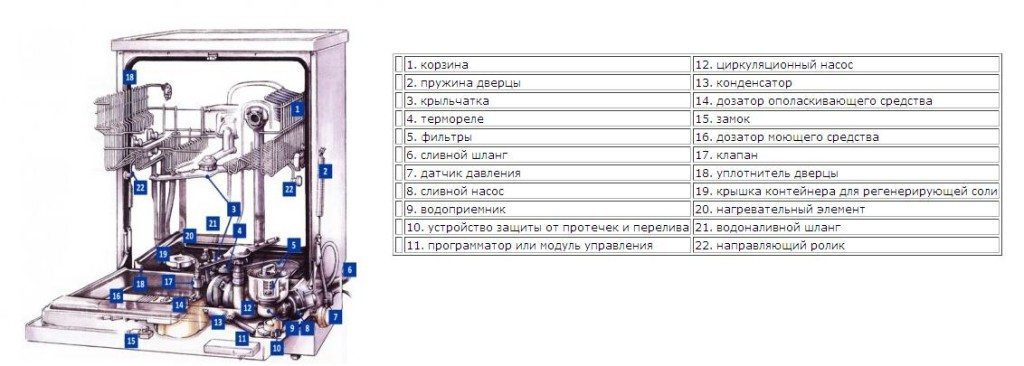

Структурата на съдомиялната машина може да бъде ясно илюстрирана на диаграма. Както виждате, тя не съдържа много компоненти, общо малко над 20. Можете да видите имената на компонентите на диаграмата, но е невъзможно веднага да се разбере как работят и как взаимодействат помежду си.

• Кошницата е предназначена за поставяне на съдове; тя се поставя върху специални водачи и се пъха директно в резервоара на съдомиялната машина.

Моля, обърнете внимание! Резервоарът е работната зона вътре в съдомиялната машина, където се мият съдовете.

• Пружините за врати или затварящите механизми за врати са предназначени да осигурят плавно затваряне на вратата. Благодарение на затварящите механизми, вратата не се затръшва, механизмът за затваряне и заключване не се износва и може да издържи много по-дълго.
• Благодарение на въртящи се перки, разположени в долната и горната част на резервоара, мощни струи гореща вода удрят съдовете от всички страни, осигурявайки висококачествено измиване.

• Температурното реле, посочено на фигурата под номер 4, ви позволява да регулирате температурата на водата, подавана в резервоара.
• Филтрите за отпадъци са необходими за събиране на остатъци от храна и други отпадъци, отмити от съдовете.
• Маркучът за източване, обозначен на фигурата като номер 6, помага за оттичане на водата, използвана от машината, в канализацията.
• Пресостатът определя количеството вода, изпомпвано в резервоара, което позволява на машината да знае точно кога да започне и да спре пълненето с вода и кога да изпусне отпадъчната вода.
• Помпата се използва за изпомпване на отпадъчни води в канализационната система.
• Необходим е резервоар или водоприемник за натрупване на чиста вода, която ще се използва за миене на съдове.
• Системата за защита от течове, обозначена с числото 10, ви позволява да изключите водата в случай на теч, като по този начин спасите вашия имот и имуществото на вашите съседи.
• На номер 11 се намира управляващият блок, който осигурява взаимодействие с всички сензори на съдомиялната машина и ви позволява да зададете желаната програма за пране.

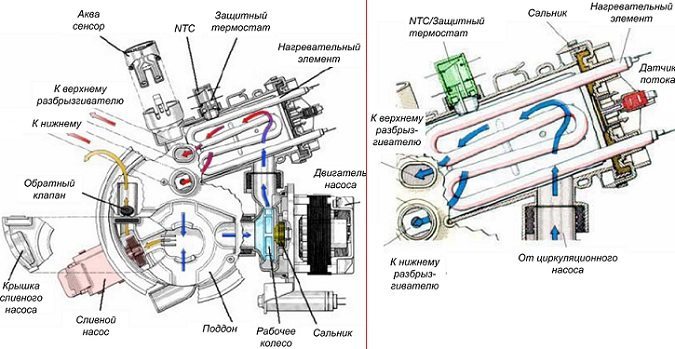

• Сърцето на съдомиялната машина е циркулационната помпа (номер 12). Именно този уред всъщност мие чиниите, като подава гореща вода от резервоара през работното колело в резервоара на съдомиялната машина директно върху мръсните чинии.
• Защитата от пренапрежение предпазва съдомиялната машина от пренапрежения в напрежението.
• На номер 16 се намира отделението за перилен препарат, в което се зареждат таблетки 3 в 1, прах, течен перилен препарат и препарат за изплакване, всяко в отделно отделение.
• На номер 17 има пълнещ клапан, който спира подаването на вода и ви позволява да го напълните със същата вода, ако е необходимо.
• Числото 18 показва гуменото уплътнение, което служи за осигуряване на херметичност на вратата.
• Числото 19 обозначава контейнер с капак, който съдържа специална регенерираща сол.
• Числото 20 представлява нагревателния елемент на съдомиялната машина, който загрява водата за миене на съдове. Когато нагревателният елемент се повреди, той изисква Смяна на нагревателния елемент в съдомиялна машинаМожете да направите подмяната сами.
• Числото 21 обозначава маркуча за подаване на вода. Той подава вода от чешмата директно към съдомиялната машина. От съображения за безопасност, производителите на съвременното оборудване защитават входните маркучи със система за защита от течове.
• И накрая, номер 22 маркира водача, който ви позволява да позиционирате кошницата за съдове равномерно в резервоара.

Моля, обърнете внимание: Всички съдомиялни машини имат горепосочените компоненти. Всеки компонент трябва да функционира правилно, в противен случай машината просто ще спре да работи.

Електрическа схема на съдомиялна машина

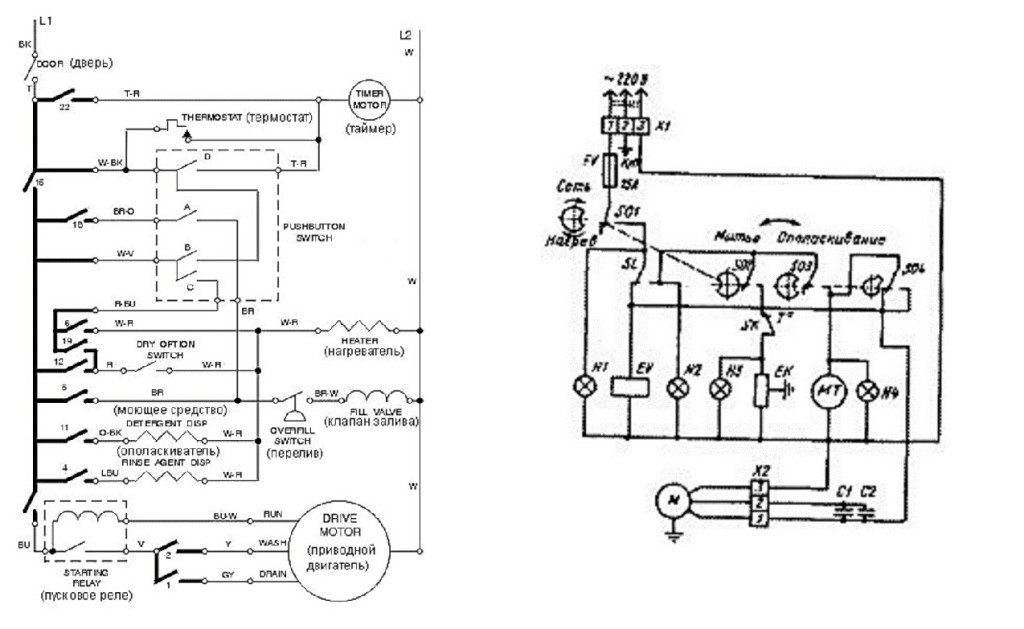

Разгледахме основното разположение на компонентите и възлите в съдомиялните машини Bosch, Siemens, Aeg и други. Това обаче не е достатъчно, за да се извърши качествен ремонт, тъй като проблем може да възникне не само с един компонент, но и с елемент от електронната или електрическата верига. За да идентифицирате повреда в електрическа верига, ще трябва да изучите електрическата схема. Диаграмата по-долу показва точно такава верига. Изучете я внимателно и можете да започнете да ремонтирате своя „хардуерен“ помощник.

В обобщение, когато разглеждате схемите на различни съдомиялни машини, ще откриете, че всички те са почти еднакви (или поне повечето от тях). Ето защо е важно да изучите схемите, за да можете лесно да ремонтирате подобни уреди в бъдеще.
