Как да си направим машина за рязане на метал с двигател от пералня?

В днешно време дори най-основната машина за рязане на метал не е евтина. Китайските дистрибутори продават посредствени модели с живот от няколко месеца за €30-40, да не говорим за висококачествени машини, които издържат дълго време. Но няма проблем, който да не може да бъде решен с умение и изобретателност. Има начин да се сглоби машина за рязане на метал, използваща двигател от пералня. Предполага се, че цената на тази процедура е минимална, а резултатите ще зарадват всички без изключение. Така че, нека разберем как.

Първо, свържете двигателя

Има няколко метода, или по-скоро, схеми, за свързване на двигател на пералня. Най-простият метод включва директното му свързване към електрически контакт, без добавяне на кондензатор или превключвател. Нека разгледаме по-подробно този метод.

Накратко, трябва да определим кои клеми на електродвигателя са пусковите и кои са работните. Чрез правилната комбинация от връзки можете да стартирате двигателя. Ключът е да свържете краищата на пусковата и работната намотка в един проводник. За целта ще ви е необходимо:

• щепсел;
• три проводника с щепсели.

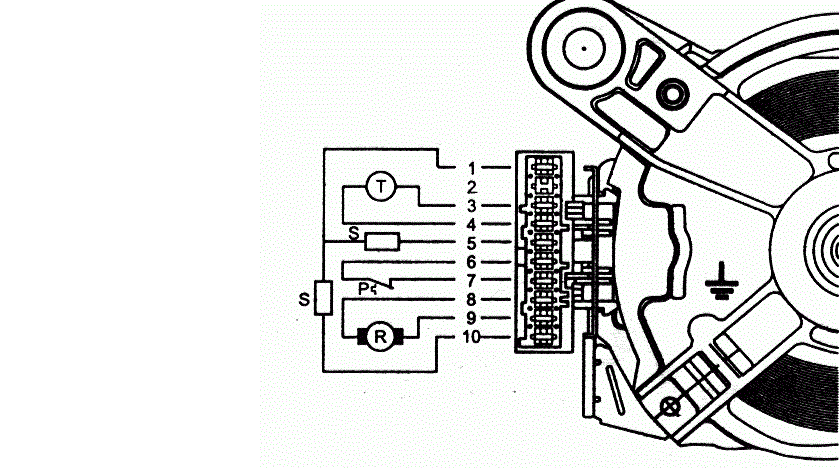

Важно! Повечето двигатели имат 5-6 клеми за свързване. Те са номерирани съответно. Независимо от конкретния брой клеми, механизмът на свързване е идентичен.

Номерата на клемите могат да бъдат намерени на корпуса на двигателя. Ако няма такъв, можете да използвате мултицет, за да определите типа на намотката. Стартовата намотка има по-високо съпротивление, докато работната намотка има по-ниско съпротивление.

Трябва да вземете захранващ щепсел и да свържете отделен проводник с щепсел към единия край, свързан към клема номер 2. Към другия край прикрепете разделен кабел с два щепсела. Искаме пинове 1 и 4 да станат един проводник, така че свързваме щепселите от разделения кабел към тях един по един.

След като завършите тази процедура, опитайте да включите щепсела в контакта. Ако всичко е направено правилно, роторът веднага ще започне да се върти. Поздравления, успешно сглобихте верига на електрически двигател.

Сглобяване на машината

И така, сега можем да сглобим работещия двигател и останалите части в една машина. Как да направим това?

• Първо, трябва да закрепите двигателя към работната маса. За целта вземете 2-4 метални ъгъла и ги заварете към страните на двигателя.

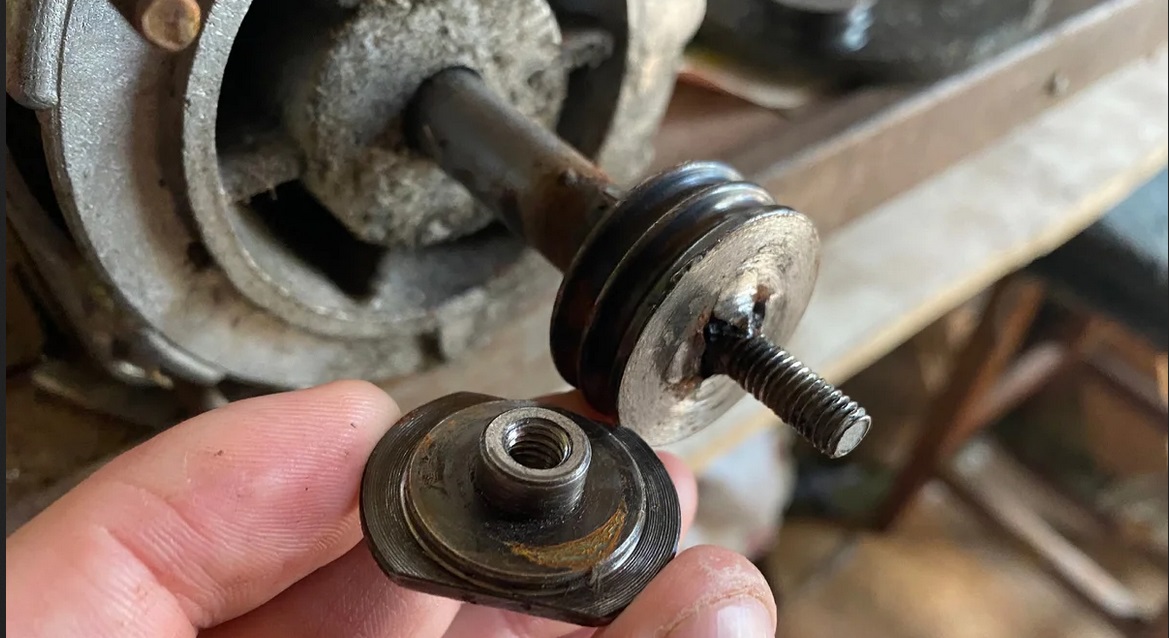

• Заварих болт към вала, за да закрепя инструмента на място. Първо направих няколко къси заварки, след което заварих самия болт, за да минимизирам биенето.
• Сега трябва да монтирате диска върху вала. Заварете ролката от удължението на шлифовъчната машина към вала и затегнете гайка с жлеб, който съответства на вътрешния диаметър на диска на шлифовъчната машина. Основното е, че диаметърът на диска съответства на прилягането.

Получената машина може да работи както с шлифовъчни, режещи и полиращи дискове на ъглошлайфи, така и с точилки.

Машините за рязане са доста опасни, затова е най-добре да помислите за система с корпуси, която можете да направите сами от ламарина.

В крайна сметка, ако имате мотор за пералня и всички необходими части, тази машина няма да ви струва нито стотинка. Ако нямате такъв у дома, можете да си купите мотор за пералня от пункт за скрап за 300 рубли. Основното е, че мощността на намерения мотор е не по-малка от 180 W и двигателят работи. Преди монтажа проверете изправността на двигателя с мултицет.
