Какво е триак в пералня?

Когато става въпрос за диагностициране на контролния модул на пералня, често се чува терминът „триак“. За тези, които не са запознати с електротехниката, тази дума е подобна на ругатня и не означава нищо. Този полупроводник обаче е един от първите, които страдат при неизправности и повреди: той изгаря и се нуждае от подмяна. Триакът в пералнята е ключова радиовръзка, позволяваща на контролната платка да предава сигнали към сензори и други системни компоненти. Нека разгледаме по-отблизо как изглежда и как работи.

Триак и неговото приложение

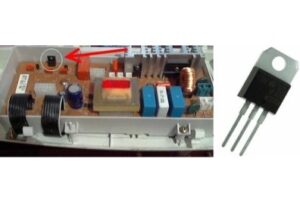

Симисторът, наричан още "триак", е специален вид триоден симетричен тиристор. Това е малка черна пластмасова „кутия“ с три захранващи електрода от едната страна и затвор от другата. Предимството на този радиоелемент е способността му да провежда електрически ток през работещи „електрон-дупкови“ преходи в двете посоки.

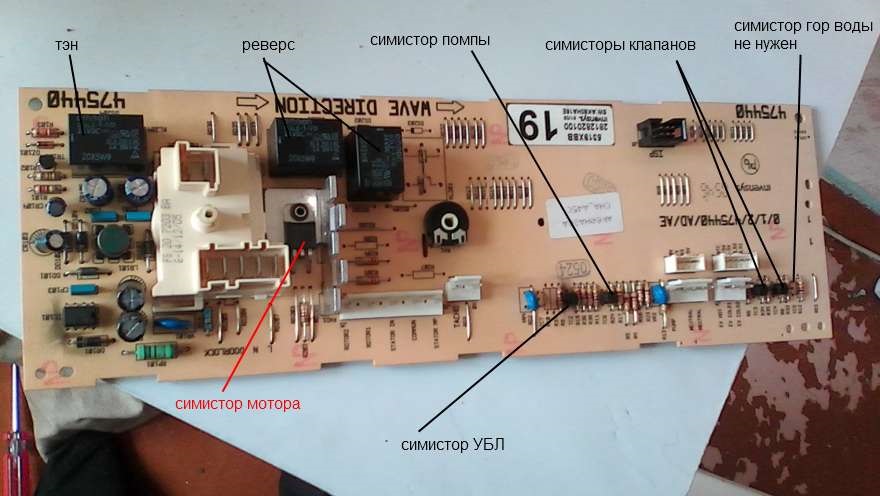

Поради отличната си проводимост, триаците се използват широко в системи с променливо напрежение. Триаците се използват и в платките на пералните машини като предаватели на токови импулси. Те позволяват на системата да обменя информация, предавайки команди от „мозъка“ на машината към специфични компоненти и сензори и след това обратно.

Симисторите са триодни симетрични тиристори, способни да провеждат ток в двете посоки.

Принципът на действие и конструкцията на триака са идентични с тези на всеки друг тиристор. Когато към механизма се приложи управляващ ток, p-n преходът се отваря и затваря само когато напрежението падне до зададеното работно ниво. Този радиокомпонент има един недостатък: силовите му електроди не са взаимозаменяеми.

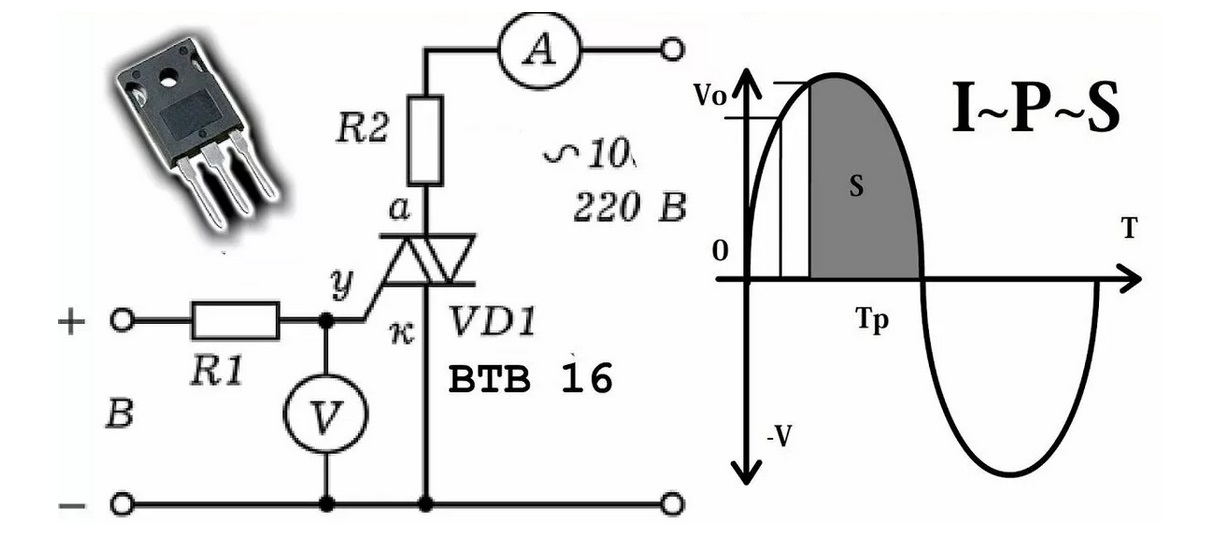

Как функционира частта?

Триакът е отговорен за приемането и предаването на напрежение в пералнята. За разлика от тиристора, той провежда ток в двете посоки, действайки като два тиристора, свързани един до друг, с общо управление. Тази симетрия е причината устройството да има името си „sim“.

Полупроводникова структура:

• захранващи клеми, обозначени с "T1" и "T2";
• контролен електрод, маркиран с "G".

В резултат на това получаваме пет прехода, организирани в две вериги, които са паралелни тиристори. Когато на T1 се образува отрицателна полярност, се появява тиристорният ефект p2-n2-p1-n1, а когато тя се промени - p1-n2-p2-n3.

Проверяваме частта за функционалност

Можете да тествате триак за правилна работа със или без мултицет. За последния ще ви е необходима крушка за фенерче и батерия тип AA. Просто създайте верига с източник на захранване, съответстващ на напрежението на крушката и активните клеми на компонента, свързани последователно. След това подайте ток и наблюдавайте резултата - светлината трябва да светне. След това, без да изключвате системата от захранването, изключете батерията и проверете PN преходите за непрекъснатост:

• Ако триакът работи правилно, токът ще се поддържа на определено ниво и крушката ще продължи да свети;
• Ако триакът изгори, веригата ще загуби захранване и лампата ще изгасне.

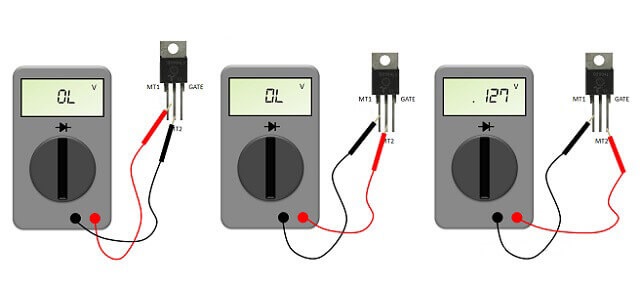

Можете да тествате триак без батерия или лампа. Ще ви е необходим мултицет, настроен на режим "Зумер". Ето инструкциите:

• прилагаме сондите към контактите;
• погледнете дисплея на устройството (ако е „1“ – триакът работи правилно).

Тест със зумер ще потвърди, че p-n преходът не е прекъснат. В този случай работният ток няма да стартира системата – контактното съпротивление ще бъде твърде високо и импулсът няма да достигне до електродите.

Втората стъпка е да проверите отвора на прехода. Свържете контролния терминал към анода. Това ще накара мултицета да увеличи работния ток, което ще доведе до спадане на контактното съпротивление и активиране на триака. Дисплеят на тестера ще покаже число, различно от едно.

На „края“ ще трябва да отворите контролния терминал. След разкачане, съпротивлението трябва да се увеличи и дисплеят на мултицета отново трябва да показва „1“. Това означава, че триакът работи правилно.
