Ремонт на нагревателния елемент на съдомиялна машина Bosch

Ремонт на нагревателния елемент на съдомиялна машина Bosch Нагревателният елемент на съдомиялните машини се поврежда доста често. Това се дължи на лошото качество на чешмяната вода в повечето руски региони. В съвременните съдомиялни машини Bosch нагревателните елементи издържат около две до три години, след което се нуждаят от ремонт или подмяна.

Нека разберем как да ремонтираме нагревателния елемент на съдомиялна машина Bosch. Дали това е работа за обикновения потребител или е по-добре да я занесем в сервизен център? По-лесно ли би било да се монтира нов нагревателен елемент? Нека разгледаме нюансите.

Разглобяваме машината и изваждаме нагревателния елемент.

По-лесно е да се закупи и монтира нов нагревателен елемент за съдомиялна машина Bosch. Цената обаче може да бъде доста висока. Ето защо много потребители, желаейки да спестят пари, решават да ремонтират нагревателния елемент на съдомиялната си машина.

Нагревателният елемент в съвременните съдомиялни машини Bosch е разположен в същия корпус като рециркулационната помпа.

За да получите достъп до нагревателя, ще трябва да извадите рециркулационната помпа от съдомиялната машина. По време на демонтажа на нагревателния елемент ще е необходимо почти напълно да се разглоби корпусът на съдомиялната машина.Ще ви е необходимо да имате под ръка следните инструменти:

Отвертка TORX T20;
Звездовидна отвертка TORX T15;
17 мм гаечен ключ;
Отвертка Phillips;
клещи;
поялник.

След като съберете инструментите си, можете да започнете да разглобявате съдомиялната си машина Bosch. Първо, изключете уреда от контакта. След това:

изключете машината от комуналните услуги (водоснабдяване и канализация);
отворете вратата на съдомиялната машина и извадете всички кошници за съдове от нея;

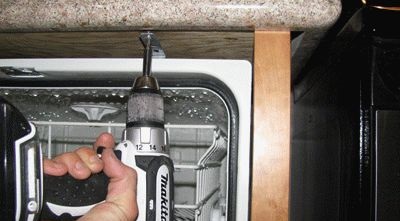

Развийте болтовете, които закрепват съдомиялната машина към кухненския шкаф (те са разположени на страничните стени на камерата за измиване);
затворете вратата на съдомиялната машина;
премахнете долния фалшив панел на комплекта мебели;
Използвайте 17 мм гаечен ключ, за да затегнете краката на съдомиялната машина, така че корпусът на машината да се спусне надолу;
извадете машината от мебелите;
Развийте филтъра за отпадъци, разположен в долната част на отделението за съдомиялна машина;
извадете филтърния модул и използвайте суха кърпа, за да попиете водата в отворения отвор;
отстранете декоративния капак на механизма за отваряне на вратата;
отстранете винтовете, закрепващи страничния фалшив панел на съдомиялната машина, и го оставете настрана;
издърпайте кабелите на обтегача на вратата на пералнята и ги извадете от механизма;
обърнете съдомиялната машина на другата страна, също така отстранете фалшивия панел и обтегачите;
обърнете машината с главата надолу;
развийте двата винта, закрепващи долния фалшив панел на съдомиялната машина, разположен отпред на корпуса, извадете частта;

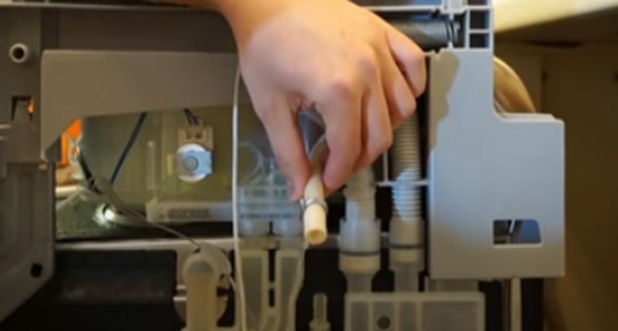

С помощта на клещи разхлабете скобата на тръбата за пълнене и изключете маркуча;

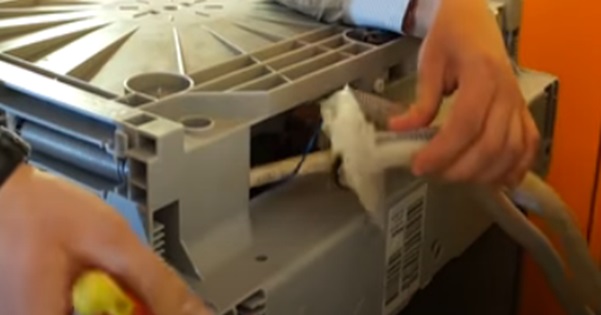

откачете монтажния панел на дренажния и входящия маркуч от корпуса;
изключете конектора Aquastop;
В долната част на съдомиялната машина откачете крайната капачка на поплавъка на системата Aquastop;
свалете долната част на корпуса на съдомиялната машина, като освободите ключалките;
разхлабете маркучите за вода и канализация;
изключете контактите от циркулационната помпа;
изключете всички тръби от помпата;
демонтирайте циркулационната помпа.

Добре е да правите снимки, докато работите, за да избегнете грешки при повторното сглобяване. Рециркулационната помпа е добре скрита, така че разглобяването ѝ е доста трудоемко. Ако смятате, че не можете да се справите дори с тази стъпка, най-добре е да потърсите професионална помощ.

Демонтиране на циркулационната помпа и проверка на нагревателния елемент

Има няколко признака, че нагревателният елемент на вашата съдомиялна машина не работи. Първо, машината мие чиниите лошо. Второ, не суши приборите за хранене. Ако забележите тези симптоми, време е да проверите нагревателния елемент.

Повредата на нагревателния елемент се показва и от грешка E1 (в зависимост от модела на съдомиялната машина Bosch може да се покаже код E01, F1, F01).

И така, помпата е готова за диагностика. Рециркулационната помпа в съдомиялните машини Bosch се състои от две части, свързани по периметъра с ключалки. Едната от тях съдържа нагревателния елемент. По-нататъшна работа ще се извърши върху тази половина на конструкцията.

Следващата стъпка е да проверите нагревателния елемент. Нагревателният елемент се тества с помощта на мултицет. Устройството трябва да бъде превключено в режим на измерване на съпротивление. проверка на нагревателния елемент PMM с мултицет

След това се измерва съпротивлението, произведено от нагревателя. Сондите на мултиметъра се прилагат към различните клеми една по една. Като се има предвид, че мощността на нагревателния елемент е приблизително 2 kW, резистивното съпротивление между захранващите контакти трябва да бъде приблизително 24 ома.

Не трябва да има съпротивление между земята и какъвто и да е контакт за захранване.

Ако няма съпротивление между захранващите контакти, има прекъсване. Проверете проводниците на нагревателния елемент близо до клемния блок. Един от тях може да е изгорял; това ще се вижда с просто око.

По време на ремонти, запояването на релсата ще бъде достатъчно. Не е толкова просто обаче – точката на запояване е скрита от защитните капаци на нагревателния елемент: пластмаса и метал. Следователно ще е необходимо:

С помощта на метална бормашина с диаметър 3,5 мм отстранете нитовете от стоманения корпус;
освободете нагревателния елемент от металния корпус.

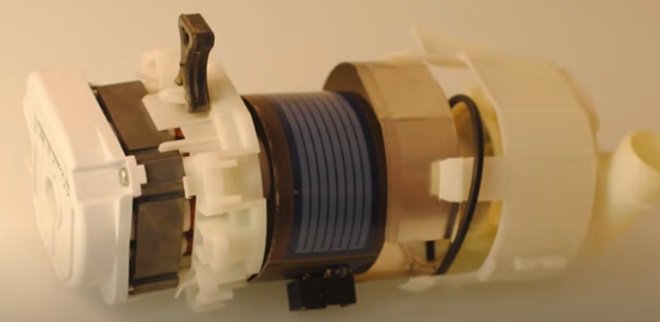

Фигурата по-долу показва пълния състав на една част от циркулационната помпа: компоненти на циркулационната помпа PMM

Нагревателят е пръстеновиден елемент с множество писти. Това е, върху което ще работим по-късно. За да възстановите функционалността на нагревателния елемент, той ще трябва да бъде запоен. Това може да се направи сами. Ще обясним как да поправите елемента.

Запояване на нагревателния елемент

Идеята зад ремонта на нагревател е да се отстрани изолацията по неговите пътеки и да се запои нов проводник там, като се възстанови контактът. Това изисква шкурка. Използвайте я, за да отстраните внимателно част от горното покритие на нагревателния елемент.

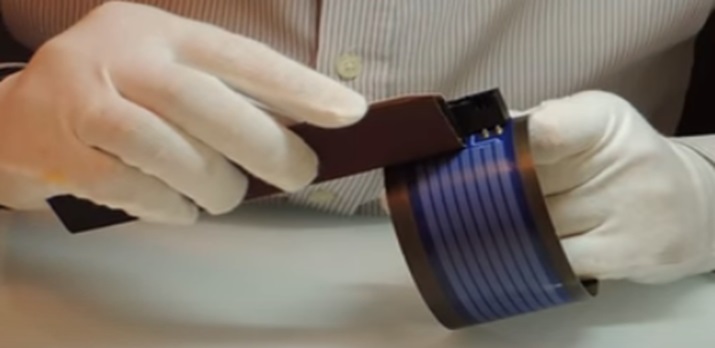

За по-лесна употреба се препоръчва да увиете линийка в шкурка. Най-добре е да използвате шкурка с размер по-висок от нула. След това започнете да отстранявате горния изолационен слой от релсата. отстранете горния изолационен слой на нагревателния елемент

Премахването на изолацията от нагревателните релси е доста трудно. Работата може да бъде трудоемка и да отнеме 10-15 минути. След като зоната е почистена, можете да продължите напред.

След като изолационният слой бъде отстранен от контактната пътека, тя трябва да се запълни с припой, за да се възстанови връзката между контактите. Задължително е да се използва припой с висока точка на топене; всеки друг вид просто няма да издържи на температурите, генерирани от нагревателя по време на работа. Разбира се, при стандартни условия температурата няма да надвишава 100 градуса, но все пак е необходимо да се осигури допълнително нагряване.

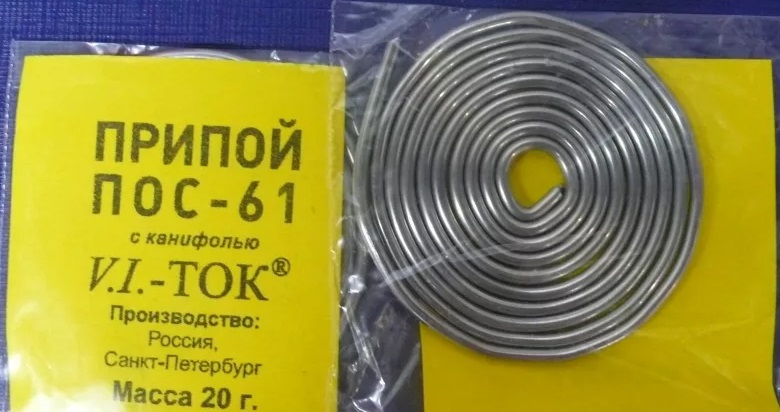

Важно е да изберете спойка с най-голямо внимание. Най-добре е да закупите безоловен припой с висока точка на топене (поне 200 градуса по Целзий). Можете да поръчате подходяща спойка онлайн. ПОС 61 спойка

Следващата стъпка е да закупите специален поялник за безоловен спой. Можете да поръчате:

станция за запояване;
Регулируем поялник с керамичен нагревателен елемент.

Стандартните поялници, произведени съгласно GOST 1969 или 1977, с мощност 65 вата, също са подходящи за безоловно запояване. След като сте събрали всичко необходимо, можете да започнете:

закрепете нагревателния елемент между две клещи;
отстранете всички мазнини и замърсявания от третираната зона;

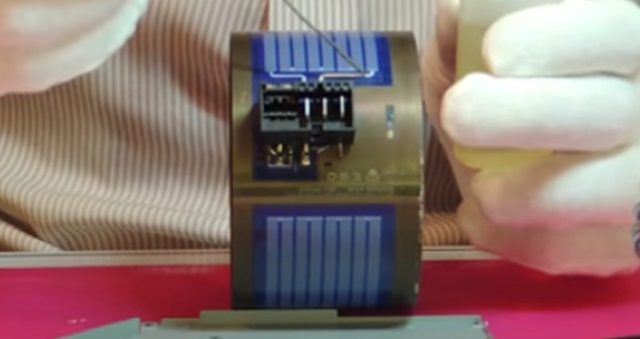

Нанесете спояваща киселина върху пътя на подаване;
Запълнете цялата площ на старата контактна писта с безоловен припой;
Проверете термичната стабилност на диелектрика (поялникът не трябва да го разтопи).

На този етап процесът на запояване е завършен. След това ще трябва да тествате нагревателния елемент за функционалност. Това също се прави с помощта на мултицет.

Проверка на нагревателния елемент след запояване

За да се разбере дали запояването е помогнало, е необходимо да се измери отново съпротивлението между захранващите контакти на нагревателния елемент. Прикрепете сондите на мултицета към съответните клеми - обикновено стойностите на екрана на устройството трябва да са 22-25 омаСъщо така проверете съпротивлението на земята. Настройваме мултицета за измерване на съпротивлението

След това проверете функционалността на термодвойката. Измерете съпротивлението между първия и втория, втория и третия, както и първия и третия контакт. Това също се прави с мултицет.

Сумата от съпротивленията между контакти 1 и 2, 2 и 3 трябва да съответства на съпротивлението между първия и третия извод.

Ако показанията на омметъра съответстват на стандарта, ремонтът на нагревателя е завършен. Остава само да сглобите отново рециркулационната помпа и самата съдомиялна машина Bosch. Ще обясним как да направите това и с какви трудности може да се сблъскате.

Сглобяваме циркулационната помпа обратно

Първо, сглобете частта от рециркулационната помпа, в която се намира нагревателят. Първо, закрепете металния корпус към пластмасовия корпус. Тъй като нитовете са пробити, ще се използват винтове за свързване на тези два компонента.

Алгоритъмът на действията ще бъде следният:

поставете металния корпус в пластмасовия корпус;

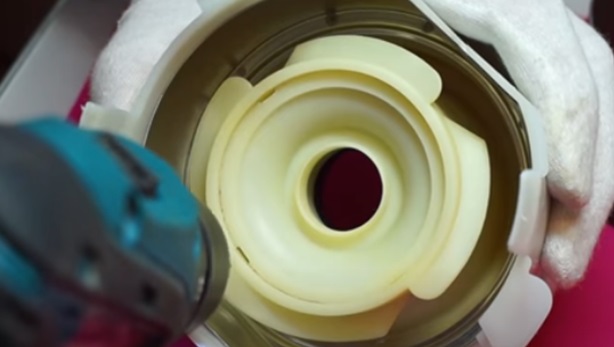

пробийте дупки на три места, за да завинтите болтовете;
смажете гуменото уплътнение с растително масло;
поставете пръстена върху основата на нагревателния елемент (ако първо поставите уплътнението на дъното на корпуса и след това монтирате нагревателя, елементът няма да „намести“ правилно);
поставете нагревателния елемент с уплътнителния пръстен в тялото на помпата;
затъпете плоска отвертка с шкурка, за да можете да натиснете уплътнението по-дълбоко в корпуса, без да повредите самото уплътнение и нагревателния елемент;
С помощта на отвертка равномерно „потопете“ гуменото уплътнение в основата на корпуса;
завийте винтовете в предварително подготвените отвори, за да свържете корпусите, закрепете ги с гайки;

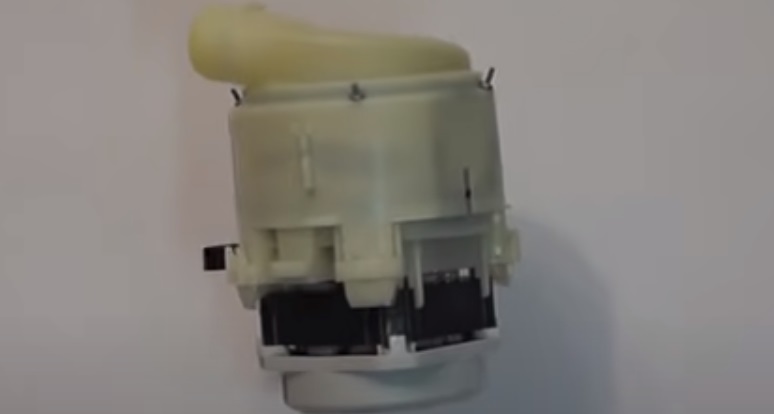

Свържете двете половини на рециркулационната помпа на съдомиялната машина Bosch заедно.

Ако имате проблеми със свързването, опитайте да премахнете уплътнението от едната половина и да го плъзнете върху половината с нагревателния елемент. След това ключалките трябва да се задействат. Проверете сглобката, за да се уверите, че е стегната. Клемните блокове на помпата трябва да са подравнени.

След това съдомиялната машина Bosch трябва да се сглоби отново. Първо се монтира рециркулационната помпа и към нея се свързват водопроводните тръбопроводи и електрическите конектори. След това се поставя обратно основата на съдомиялната машина. Къде се намира циркулационната помпа?

След като поставите обратно панела на маркучите за вода и отпадъчни води, поставете обратно долния панел на корпуса. След това можете да обърнете машината в нормалното ѝ положение.

След като съдомиялната машина е напълно сглобена, пуснете тестов цикъл. Машината би трябвало да измие и изсуши съдовете без никакви грешки. В този случай можете да свържете отново съдомиялната машина и да продължите да използвате вашия „домашен помощник“ както обикновено.
