Ремонт на модул за управление на пералня Bosch

Ако нямате опит в работата с електроника, най-добре е да оставите ремонта на контролната платка на вашата пералня Bosch на професионалист. Модулът се състои от десетки полупроводници, схеми и микрочипове. Без да разбирате структурата на устройството, бихте могли да причините допълнителни повреди на контролера. С известни познания можете сами да диагностицирате и поправите компонента. Ще ви покажем как.

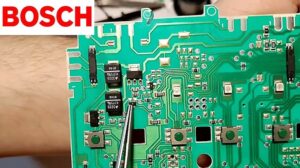

Елементи на платката за управление и индикатори на Bosch SM

Проблемите с главния блок за управление в пералните машини Bosch са рядкост. Платката най-често изгаря поради външни фактори, като например влага върху полупроводниците или пренапрежения в електрозахранването. Модулът контролира цялата работа на пералнята, така че ако е повреден, пералнята не може да функционира нормално.

В някои случаи самите перални машини Bosch показват неизправност в устройството, като показват съответния код за грешка на дисплея.

Премахването на контролния блок е лесно. Просто издърпайте отделението за перилен препарат, свалете горния капак и таблото, разкачете окабеляването и развийте винтовете, закрепващи платката. Сега нека обясним частите, които съставляват „мозъка“ на пералня Bosch.

Контролерът на повечето перални машини Bosch се състои от основен блок и дисплей. Те са свързани помежду си. Всеки елемент е отговорен за специфични функции. Основната платка съдържа:

• селектор на програми;
• захранващ блок;
• кондензатори;
• Радиочестотен трансформатор;
• токоизправителни диоди;
• варистор;
• триаци (всеки от тях контролира работата на различни елементи на пералнята: дренажна помпа, устройство за заключване на вратата, входни клапани и др.);
• стабилизатор на напрежение;
• резистор;
• микроконтролер;
• тиристорен блок;
• триак за управление на двигателя;
• релета, отговорни за обръщането на оборотите на двигателя и включването на нагревателния елемент.

Дисплеят е свързан към основното устройство чрез специален кабел. Той съдържа:

• Светодиоди;
• антени с тъч бутони;
• високочестотни npn транзистори;
• микросхеми за индикатори;
• драйвер, който контролира работата на светодиодите;
• стабилизатор на напрежение;
• кондензатори;
• микроконтролер;
• зумер (устройство, което издава звук, когато пералнята е включена и в края на цикъла).

Електронният блок е „мозъкът“ на пералнята. Той управлява всички програми за пране. Модулите на пералните машини Bosch се състоят от една или две платки, в зависимост от модела. Всяка част съдържа полупроводници, отговорни за работата на различни компоненти на машината. Компонентите са свързани помежду си чрез писти.

Ако електронният блок е повреден, машината може изобщо да не се включи, да не реагира на потребителски команди или да замръзне в определен момент от цикъла. Ако всички други възможни неизправности са изключени, трябва да се провери платката за управление. Ще обясним как да се извърши диагностика.

Проверка на компонентите на контролната платка

Електронният блок за управление на пералня Bosch обикновено се поврежда поради пренапрежения в напрежението. Следователно, ако светлините в апартамента ви са трептели и след това машината е спряла да работи, вероятно е изгоряла платката. Друга възможна причина е висока влажност в помещението и попадане на вода върху полупроводниците.

Първият етап от диагностиката е визуална проверка на платката за изгаряния.

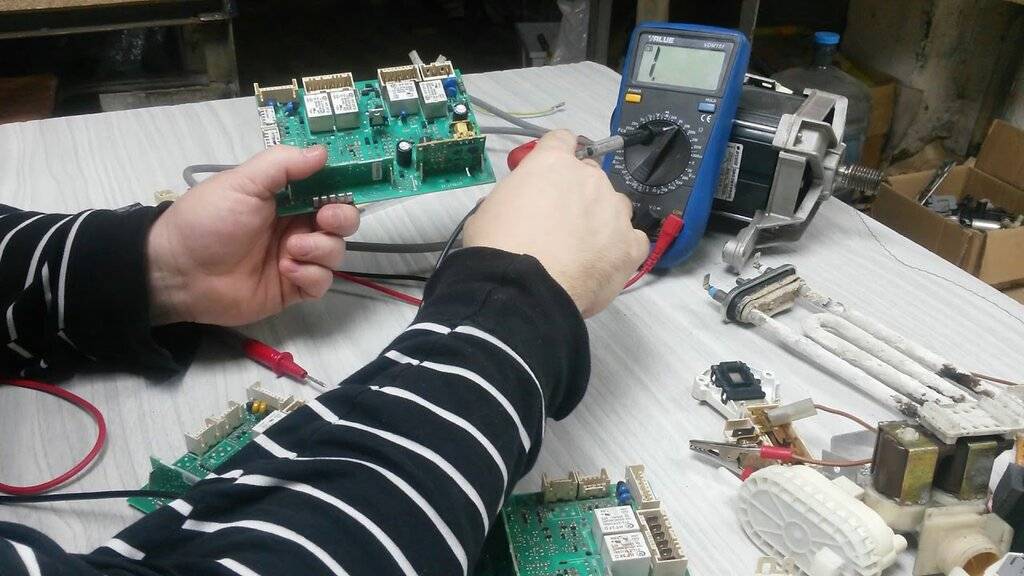

Ако платката изглежда чиста и няма изгорели участъци или черни петна, ще трябва да тествате всеки полупроводник. Диагностиката на управляващия блок се извършва с помощта на мултицет. Тестерът се превключва в режим "набиране".

След импулсното захранване, на главния модул има изглаждащ кондензатор. Клемите на този кондензатор трябва да бъдат свързани към конекторите, водещи към платката на дисплея. Ако мултицетът издава звуков сигнал, двете части комуникират.

Кондензаторите на платката за управление са отговорни за стабилизирането на напрежението. Честа причина за повреда на компонентите е подуването. Контактите на кондензатора също се тестват с мултицет. Единица на екрана на тестера показва отворена верига, докато нула показва късо съединение.

Следващата стъпка от диагностиката е да проверите контактите, идващи от основното устройство към платката на дисплея. Трябва да намерите бял елемент с пет пина. Първият е отрицателният извод, третият е положителният извод.

Наблизо, на дисплея, има два диагностични контакта. Те се използват за проверка на захранването на конекторите. Едната сонда на мултицета се поставя на отрицателния извод, а другата на диагностичния пин. Направете същото с положителния извод.

Ако мултицетът издаде звуков сигнал, това означава, че има контакт. Ако има отворена верига, тестерът ще мълчи. Когато елементите не са свързани, сигналът не достига до регулатора на напрежението и следователно захранването не се подава нито към микроконтролера, нито към логическото устройство. Това пречи на устройството да функционира правилно.

Мултиметър се използва и за измерване на напрежението между полупроводниците. Например, стабилизаторът обикновено трябва да извежда 9 волта. Проверете дали действителната стойност съответства на посочената. Ако не, ще трябва да почистите контактите или да смените изцяло компонента.

След диагностициране на кондензаторите се проверява тиристорният блок. Трябва да се зададе отрицателно съпротивление и диодите от първи ред да се тестват с мултицет. Отчитането на напрежението не трябва да надвишава 20 волта.

По подобен начин се тестват всички контакти на контролната платка един по един. Ако мултицетът е безшумен, няма връзка между полупроводниковите елементи. Това ще ви покаже върху кои компоненти на устройството да се съсредоточите.

Отстраняване на неизправности

Без съмнение най-трудната стъпка е диагностицирането на управляващия блок на пералня Bosch. Макар че е трудно да се открие повредата, ремонтът на платката е по-лесен и всички части са лесно достъпни. Ремонтът на модула ще се състои от запояване на писти, почистване на контакти и подмяна на повредени полупроводници.

В по-голямата част от случаите е необходим поялник, за да се поправи платката за управление на пералнята.

В допълнение към поялник, за да ремонтирате основния електронен блок на пералня Bosch, ще ви е необходимо:

• колофон;
• калай;
• спойка;
• остър нож (за почистване на окислени контакти).

Ако нямате опит с електронни устройства, най-добре е да не се опитвате сами да ремонтирате контролера. Можете само да влошите ситуацията и допълнително да повредите платката. Това би изисквало подмяна на целия компонент, което е значително по-скъпо от инсталирането на нови полупроводници или повторното запояване на пистите.

След като ремонтът приключи, не забравяйте да извършите последен тест на устройството. Това се прави с мултицет. Ако всички полупроводници звънят нормално, можете да преинсталирате платката и да стартирате машината.

Ако проблемите продължават след ремонта, проблемът може да е в софтуера. В този случай ще трябва да актуализирате фърмуера на контролера. За да направите това, ще ви е необходим адаптер (програмист) и специални драйвери. Най-добре е да занесете платката в сервизен център, където техниците могат да качат фърмуера директно на процесора.

Има случаи, в които контролерът на пералня Bosch не може да бъде ремонтиран. Ако сервизният център потвърди подозрението ви, устройството ще трябва да бъде сменено. Можете да поръчате нова платка специално за вашия модел пералня от специализирани онлайн магазини.
