Проверка на триака на пералнята

Проверка на триака на пералнята Контролната платка на пералнята е пълна с полупроводникови устройства, наречени триаци. Понякога един или повече от тези елементи изгарят, което прави машината неспособна да функционира правилно. Визуалното идентифициране на изгорелите компоненти е доста трудно за обикновения потребител, така че е необходима диагностика на модула.

Разбира се, когато е възможно, най-добре е да поверите ремонта на електрониката на професионалисти. Ако искате сами да тествате триака в пералнята си, трябва да сте добре подготвени и да разбирате всички нюанси на предстоящата работа. Ще обясним как се тестват полупроводниците.

Как мога да тествам частите?

Има няколко начина за проверка на контролния панел на автоматична машина. Техниците най-често извършват диагностика на електронния модул с помощта на мултицет, тестер за транзистори или специален стенд. В домашни условия, понякога „направи си сам“ майсторите тестват триаци, използвайки обикновена крушка и батерия.

Най-удобният и лесен начин за тестване на триака в пералня е с мултицет.

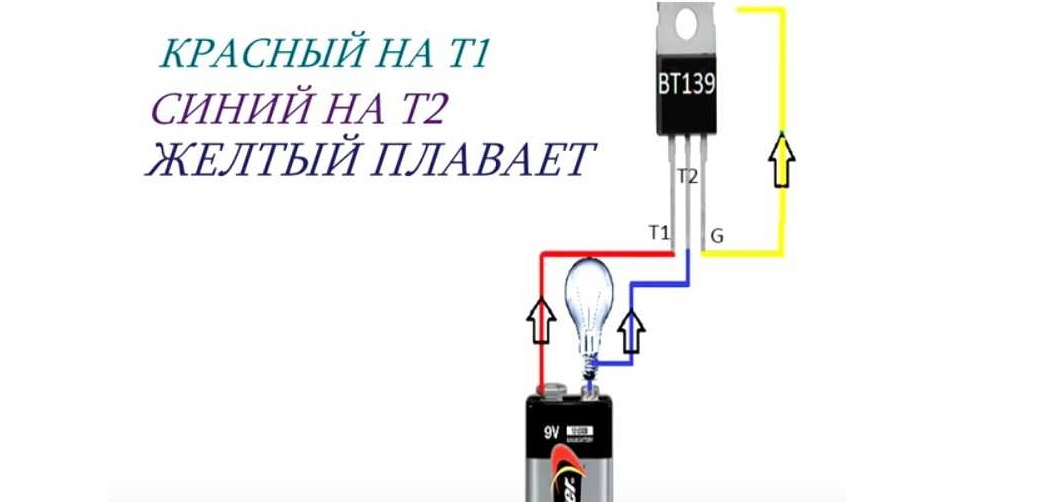

Ако нямате това измервателно устройство у дома, можете да си купите такова от всеки специализиран магазин. Мултиметрите са евтини – от 2 до 3 евро и нагоре. Евтин модел е подходящ и за домашна употреба. Тестване на триак с крушка и батерия

Тиристори и техните типични проблеми

За да разберете как да тествате триаци, трябва да разберете конструктивните характеристики на тези компоненти. Това са полупроводници, които постоянно се отварят и затварят по време на работа. Те позволяват на електрическия ток да тече в двете посоки.

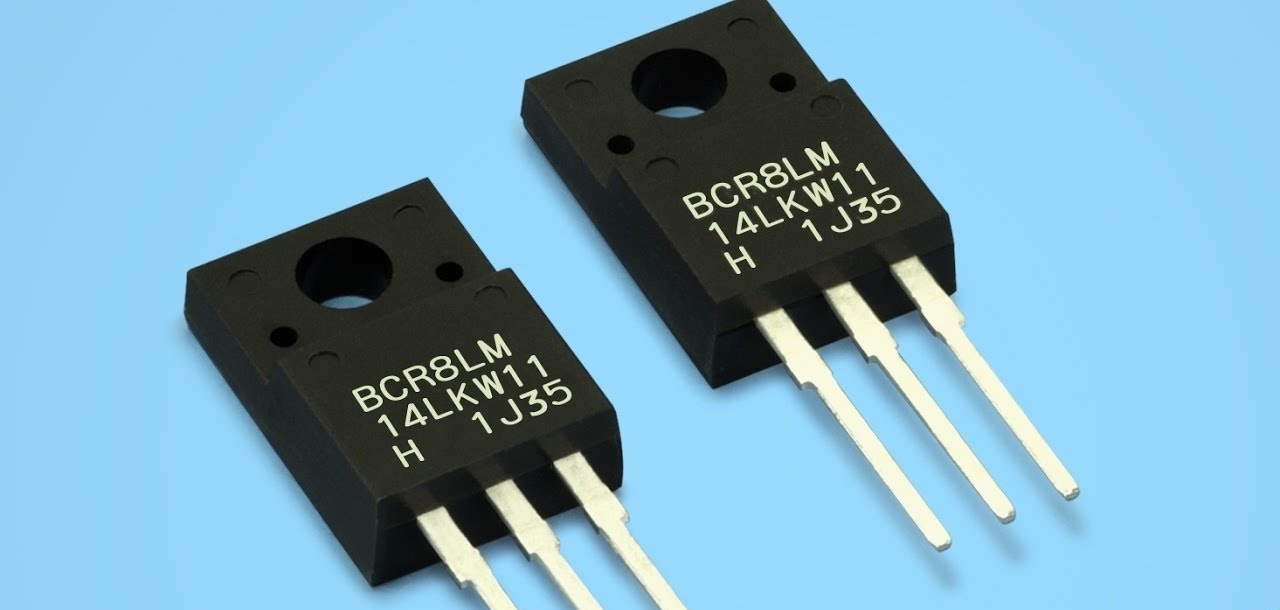

От гледна точка на дизайна на триак, той се състои от два кристала, обърнати един към друг, и управляващ електрод. Последният осигурява отварянето и затварянето на полупроводника. Поради тази конструкция, тези елементи се считат за вид тиристор. Какво е триак?

Може да възникне прекъсване в триачната верига или елементът може да изгори поради късо съединение. Ако планирате да тествате полупроводника с мултицет, има два начина да го направите:

с запояване на триака;
директно на контролния панел.

Вторият метод е много по-удобен, защото позволява тестване на полупроводниковото устройство без допълнителни манипулации с електронните компоненти. Въпреки това, цялостната производителност на електронния модул също ще повлияе на резултатите от тази диагностика. Затова е препоръчително да тествате триака, като го разпоите от платката – това ще подобри точността на теста.

При тестване на платка, късо съединение в паралелна линия може да повлияе на резултатите. В тази ситуация мултицетът ще покаже дефектен триак, докато проблемът изобщо не е в това полупроводниково устройство.

Тест с триак, отделен от платката

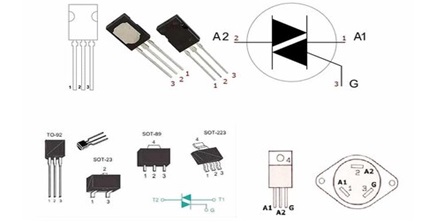

Най-точните диагностични резултати ще бъдат постигнати чрез разпояване на триака от контролната платка и отделното му тестване. Тестването на независим компонент ще даде по-точни показания от мултицета. Ако изберете този диагностичен метод, трябва да определите ориентацията на клемите или „крачетата“ на полупроводника. Има няколко вида триаци и изображението по-долу показва само няколко от тях. Какви видове триаци има?

Необходимо е да се определи местоположението на контролния контакт на триака спрямо двойката силови клеми.

Важно е предварително да знаете разположението на контактите. Можете да разберете кой пин е кой, като използвате модела на полупроводника или информационния лист. Това е от решаващо значение за по-нататъшна диагностика.

Структурата на полупроводниковите елементи е подобна. Всеки триак има 3 контакта - два захранващи и един управляващ. Работната двойка терминали обикновено е обозначена с A1 и A2 (понякога T1 и T2). Останалият е обозначен с английската буква G.

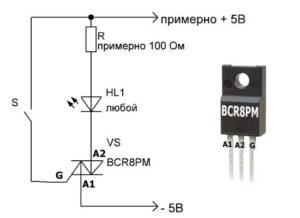

След като разберете конструкцията на триака, можете да започнете да настройвате мултицета. Тестерът трябва да бъде настроен на режим „тестиране на непрекъснатост“. По-голямата част от тези устройства имат специален бутон, който трябва да се включи. Бутонът е маркиран с диод и зумер (симулиращ звуков сигнал). проверка на триак с мултицет

След като настроите мултицета в режим "тестиране на непрекъснатост", поставете неговите сонди на съответните клеми на триака. Между проводниците на тестера ще се появи потенциална разлика, тъй като към тях ще се приложи напрежение. Устройството ще гарантира, че тестовият ток "протича" през полупроводника. Диагностицирането на елемента на платката за управление се извършва на няколко етапа.

Стъпка 1. Поставете сондите на мултицета към захранващите контакти. Ако устройството показва 1 или "OL", триакът функционира правилно. Нула на дисплея на тестера показва повреда на полупроводника.
Стъпка 2. Едната сонда на мултицета остава на работния терминал, а другата е свързана към контролния терминал. Обикновено екранът на тестера трябва да показва стойност между 100 и 200 V, въпреки че са допустими леки отклонения.
Стъпка 3. Проверете дали триакът провежда ток. За да направите това, бързо докоснете управляващия електрод, като същевременно продължавате да прилагате напрежение към активните клеми. Показанията на дисплея на мултицета трябва незабавно да се променят. Ако показанията се коригират, полупроводникът функционира правилно.

За да свържете мултицетовите сонди едновременно към двата "крака" на триака, можете да използвате допълнително окабеляване.

Ако по време на тестването на разпоения триак не бъдат открити повреди, проблемът не е в него, а в друг полупроводник на платката за управление. Ще трябва да продължите диагностиката и да тествате всички компоненти и релси на модула един по един.
