Как да тествам кондензатор на пералня с тестер?

Доста лесно е да се разбере дали нещо не е наред със стартовия кондензатор на електродвигател. Неизправността може да се открие визуално – корпусът на частта е деформиран и издут в горната част. В някои случаи устройството може да изглежда нормално, така че ще трябва да го тествате с мултицет. Нека видим как.

Тестване на полярен елемент

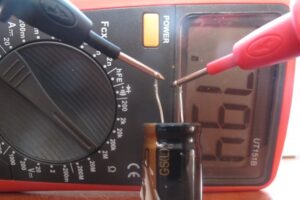

Как да тествате кондензатор на пералня с мултицет? Можете да свършите работата сами у дома. Диагностиката на пусковите устройства трябва да се извършва чрез отстраняването им от електрическата верига. Това ви позволява да получите по-точни показания.

Автоматичната пералня може да бъде оборудвана с поляризиран или неполяризиран кондензатор. При тестване на поляризирано устройство трябва да се изпълни едно важно условие: капацитетът му трябва да е по-голям от 0,25 μF. Нека разгледаме как да тестваме този компонент с тестер.

Технологията за диагностициране на полярен кондензатор с мултицет ще бъде следната:

• Късо съединете кондензатора с пинсети, вилица, клещи, отвертка или друг метален предмет. Това е необходимо за разреждане на устройството. Ако се направи правилно, ще се появи искра;
• превключете тестера в режим на омметър;
• Поставете сондите на мултицета към контактите на кондензатора, като не забравяте да вземете предвид полярността;
• оценете показанията на дисплея на устройството.

При диагностициране на полярен кондензатор, червената сонда на мултицета се свързва към положителния извод, а черната сонда - към отрицателния извод.

Ако тестерът издаде звуков сигнал и дисплеят покаже "0", това означава, че има късо съединение. Това е причината за повредата на кондензатора. Показване на "1" на мултицета веднага след свързване на сондите показва вътрешна отворена верига. И в двата случая пусковото устройство ще трябва да се смени.

Изключително важно е диагностиката да се извърши правилно, в противен случай показанията на устройството може да са неточни. Например, не докосвайте сондите по време на измервания. Човешкото тяло има ниско съпротивление, така че токът ще „преминава“ покрай кондензатора и мултицетът ще показва съвсем различни стойности.

Разреждането на кондензатор е от съществено значение преди диагностицирането му, особено ако устройството е с високо напрежение. Това се прави, първо, от съображения за безопасност и второ, за да се избегне повреда на мултицета. Тестерът може да изгори, ако остатъчното напрежение на елемента е високо.

Тестване на неполярен елемент

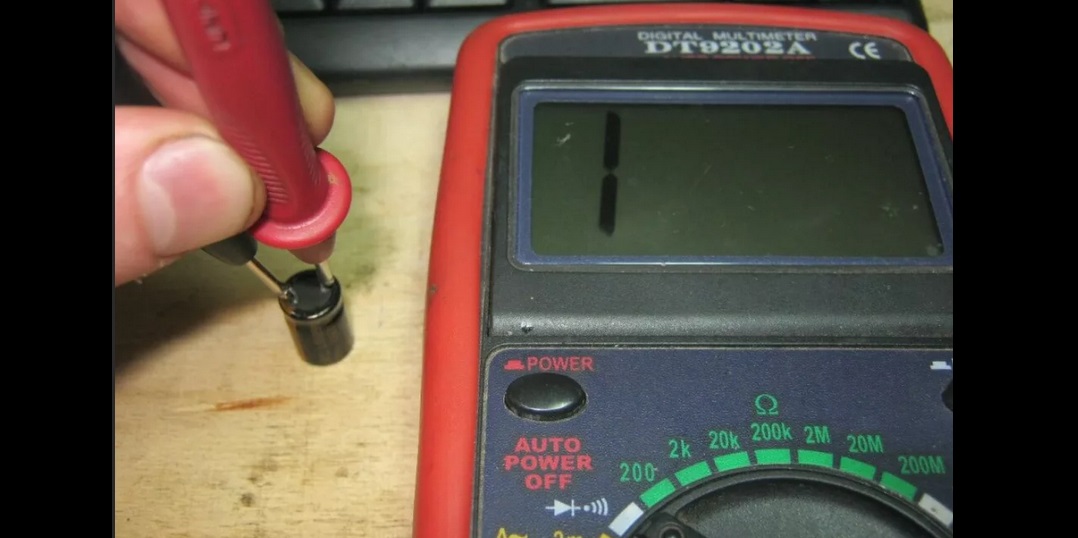

Неполяризираните пускови устройства са още по-лесни за тестване с тестер. Първо, настройте мултицета на мегаоми. След това свържете сондите към клемите на кондензатора. Ако дисплеят показва стойност по-малка от 2 mOhms, елементът е дефектен.

При тестване на еднополюсни кондензатори не е необходимо да се спазва полярността.

Ако е необходимо да тествате неполяризиран кондензатор с напрежение над 400 волта, това може да се постигне чрез зареждането му с устройство, защитено от късо съединение. Резистор с минимално съпротивление от 100 ома е свързан последователно с кондензатора. Тази предпазна мярка ще предотврати внезапен скок на тока по време на стартиране.

Друг метод за тестване на еднополюсно пусково устройство е проверката за искра. Компонентът трябва да се зареди до работоспособността си. След това контактите трябва да се късо съединят с помощта на подходящ инструмент с изолирана дръжка (клещи или отвертка). Силен разряд ще покаже функционалността на компонента. След появата на искра, съпротивлението на клемите на кондензатора се измерва с тестер.

Проверка на капацитета

Една от ключовите характеристики на кондензатора е неговият номинален капацитет. С течение на времето тази стойност може да намалее, което означава, че устройството ще натрупва по-малко заряд и ще го задържа по-неефективно. За да се провери функционалността на стартовия елемент, капацитетът се измерва и сравнява със стойността, отбелязана на корпуса. Процедурата има някои специфични характеристики.

Така че, използвайки стандартен, евтин мултицет, няма да можете да измерите количествено капацитета на кондензатор. Можете само да потвърдите, че устройството работи. За да тествате елемента, тестерът е настроен на режим на проверка за непрекъснатост.

След като докоснете крачетата на кондензатора със сондите, трябва да чуете характерен звук. След това разменете проводниците на мултицета и бипкането трябва да се повтори. Това ще се чува, ако капацитетът на пусковото устройство е по-голям от 0,1 μF.

Колкото по-голям е работният капацитет на кондензатора, толкова по-дълго мултицетът ще „бипка“, когато звъни на стартовото устройство.

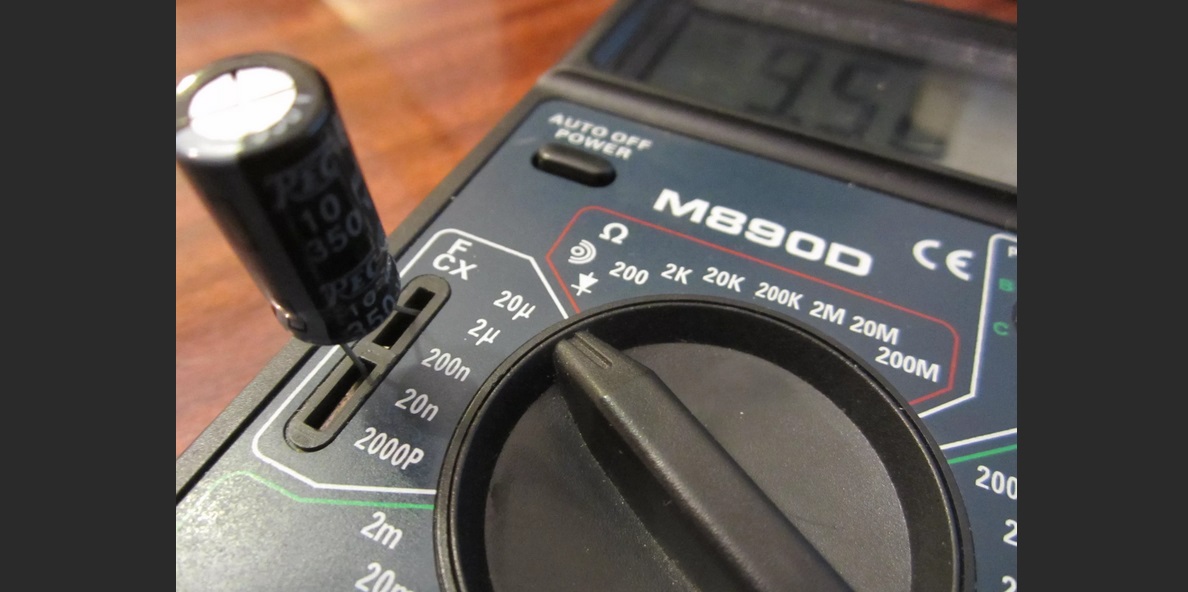

За да получите точни резултати, ще ви е необходим по-професионален мултицет със специализирани конектори и възможност за регулиране на вилката за изчисляване на капацитета на устройството. Преди започване на диагностиката, такъв тестер трябва да бъде настроен на номиналната стойност, посочена на корпуса на стартовия кондензатор.

След това кондензаторът се разрежда с метал. Крачетата му се поставят в специалните "гнезда", предвидени на мултицета. Екранът на тестера трябва да показва стойност на капацитета, която съответства на номиналната стойност, с допустимо леко отклонение. Ако показанието се отклонява значително от нормата, пусковото устройство е повредено.

Правилното ли е напрежението?

Друг начин да се провери дали кондензаторът работи е да се измери неговото напрежение и да се сравни получената стойност с номиналната стойност. По време на този тест ще е необходим източник на захранване, а напрежението му трябва да е по-ниско от това на тестваното пусково устройство.

Например, ако кондензаторът е с напрежение 25 волта, ще е достатъчен източник на захранване от 9 волта. След това настройте тестера в режим омметър, свържете сондите му към клемите на елемента, като спазвате полярността, и изчакайте около 5 секунди.

Екранът на тестера трябва да показва напрежението на кондензатора. Ако стойността съответства на стандарта, пусковото устройство работи правилно. В противен случай ще е необходимо да се смени елементът.

Съвети от експерти

При тестване на кондензатори техниците са изправени пред особено предизвикателство. По време на запояване, дори първоначално функциониращ компонент може да бъде повреден от топлина. За задълбочена диагностика обаче, стартовото устройство трябва да бъде отстранено от веригата, за да се избегне заобикалянето му от близки сензори. Следователно, трябва да се вземат предвид няколко нюанса.

След като тестваното пусково устройство е запоено във веригата, стартирайте пералнята, която се ремонтира. Ако функционалността на машината се възстанови, най-добре е да извадите стария кондензатор и да инсталирате нов.

Друга препоръка е да се намали времето за тестване и рискът от повреда на кондензатора, като се разпои само единият крак, а не и двата. Тази опция обаче не е подходяща за всички електролитни клетки. Затова първо помислете дали този метод е осъществим във вашия случай.

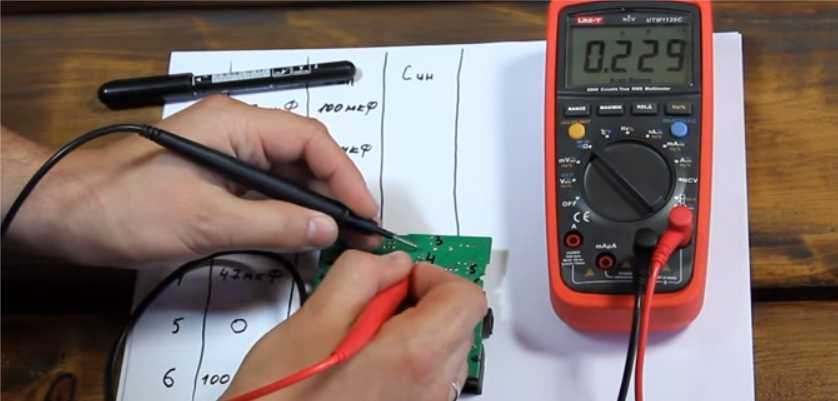

Ако веригата е сложна и съдържа голям брой кондензатори, най-добре е да проверите напрежението на всеки компонент, без да го сваляте, за да локализирате дефектния. Пусково устройство, чиито параметри не съответстват на номиналните стойности, трябва да се разпои и да се замени с ново.

Ако установите, че веригата „не работи“, трябва да проверите датата на производство на всяко стартово устройство. Кондензаторите са склонни да „изсъхват“ с времето, така че дори ако елементът е в добро работно състояние, но е произведен преди 5-7 години, той трябва да бъде заменен с нов. Средно, за 5 години, свиването на дадена част е приблизително 65%, което води до неизправност на веригата.

Важно е да се разбере, че съвременните мултиметри от следващо поколение могат да тестват кондензатори само до 200 μF. Ако стойността е по-висока, тестерът ще се повреди. Дори включеният предпазител няма да спаси устройството.
