Как работи клапанът в пералня?

Как работи клапанът в пералнята? Почти всички съвременни перални машини са оборудвани с електромагнитни клапани. Тези устройства са отговорни за пълненето на резервоара с вода, действайки като усъвършенстван „кран“ – спирателно устройство. За разлика от двигателя или помпата обаче, механизмите на клапаните са практически непознати за потребителите на машини, което често води до тяхната повреда. Предлагаме ви да не стоите настрана и да проучите принципа на действие на клапана на пералнята, неговата структура и различните му видове. Това ще ви помогне да разберете по-добре вашата машина и да спестите пари от поддръжка.

За какво е това устройство?

Почти всички съвременни перални машини, независимо от ценовия диапазон или страната на производство, са оборудвани с електромагнитни клапани. Тези устройства се срещат в бюджетните модели на Indesit и Ariston, както и в скъпите модели на Samsung, Bosch и LG. Местоположението и външният вид на клапанния механизъм могат да варират, но функцията и принципът на действие остават същите.

Електромагнитният клапан е съществен елемент от системата за пълнене на съвременна пералня.

Основната функция на входящия клапан е да контролира количеството вода, постъпващо в барабана на пералнята. Накратко, той работи по следния начин: Диаграма на работата на всмукателния клапан

потребителят стартира програмата за пране;
платката изпраща команда към клапана да се напълни с вода;
бобината на клапана се активира, мембраната се „отваря“;
водата се взема от водоснабдяването;
Пресостатът контролира нивото на входящата вода и веднага щом се достигне необходимият обем, той уведомява модула;
съветът дава команда за спиране на наводнението;
Клапанът се активира, мембраната се затваря и притокът на вода спира.

Казано по-просто, вентилът действа като спирателен вентил – кран – в пералня. Той стартира или спира потока на вода в резервоара, през входния маркуч, диспенсъра и системата от тръби. Работата на устройството се контролира от контролен панел.

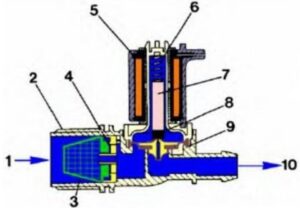

Структурни елементи

По-внимателното разглеждане на дизайна на клапана ще ви помогне да разберете как работи. Това е малко устройство, бяло, синьо или сиво, разположено там, където маркучът за подаване на вода се свързва с пералнята. Състои се от следните части:

рамка;
електромагнитна бобина със сърцевина;
пролет;
диск, фиксиран върху сърцевината (действа като клапан, изключващ потока на вода в машината).

Корпусът на входящия клапан е изработен от устойчиви на висока температура полимерни материали, както и от месинг и неръждаема стомана. Мембраната, уплътненията и гарнитурите, които осигуряват плътно запечатване, са изработени от топлоустойчив каучук, естествен каучук или силикон. Основната функция се изпълнява от електрическите магнити – соленоиди – монтирани в прибиращата бобина. разглобен всмукателен клапан

Простият дизайн на входящия клапан непрекъснато се усъвършенства от производителите. В опит да удължат живота на устройството и да ускорят всмукването на вода, компаниите експериментират с материали, покрития, форма и брой намотки. Функцията и принципът на действие на механизма на клапана обаче остават непроменени.

Как функционира клапанът?

Пълнещият вентил се управлява от контролния панел, като превключва между позиции „отворено“ и „затворено“. През повечето време механизмът остава неподвижен: към бобината не се подава захранване, дискът е спуснат, а мембраната и пружината са притиснати към седалката. Това осигурява плътно уплътнение, предотвратявайки навлизането на вода в уреда.

Веднага щом потребителят започне да пере, процесорът изпраща съответния сигнал към бобината на клапана. Електромагнитите се активират, прътът се прибира заедно с буталото, дискът се повдига, отваряйки „входа“ към машината. Вода под налягане започва да се излива в резервоара.

Процесът на пълнене спира след друг сигнал от модула. Той получава информация от пресостата, че процесът на пълнене е приключил и прекъсва електрическия ток към бобината. Магнитното поле отслабва, мембраната се активира, прътът се връща в първоначалното си положение и "клапата" се затваря. Системата открива пълен резервоар и стартира цикъла. Този процес продължава при всяко измиване.

За работа на вентила е необходимо напрежение 220V и тактова честота 50Hz.

Някои модели клапани имат свои уникални характеристики. Например, по-старите устройства с една намотка използват механичен лост за управление. Този лост изтегля вода първо в едното отделение на съда за прах, а след това в другото. Съвременните клапанни механизми имат от две до пет намотки, което опростява пълненето на барабана и увеличава издръжливостта на устройството.

Видове устройства

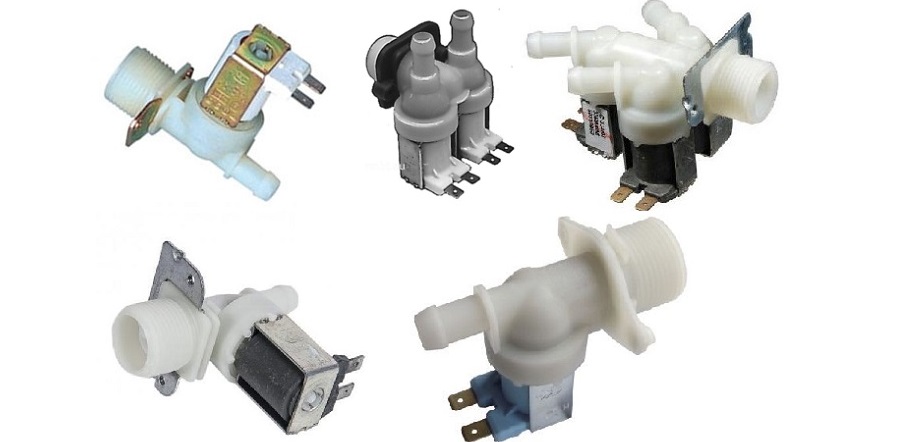

Почти всяка пералня има клапани за подаване на вода и те работят на един и същ принцип, но често се различават по вид и други характеристики. Обикновено нормално затворените механизми се инсталират на машини, които работят от взаимодействието на ток и електрически магнити. Устройствата се различават по няколко критерия: от размер и материали до броя на намотките. видове всмукателни клапани

Брой намотки. „Старите“ машини са били оборудвани с еднонамоткови клапани, докато съвременните често имат 2-3, а често и 4 или 5 соленоида. Колкото повече магнити има, толкова по-бързо работи устройството и толкова по-надежден е механизмът.
Материал. Корпусът може да бъде пластмасов или метален, а уплътненията могат да бъдат изработени от гума, силикон или флуоропласт.
Размерът на водопроводните фитинги. Най-често срещани са вентилите, предназначени за свързване към маркуч ½-инчов или ¾-инчов.

Има универсални вентили с маркировка 1/90. Тези устройства имат един изход, разположен под прав ъгъл, докато монтажната плоча остава подвижна и може лесно да се регулира до желания ъгъл. Благодарение на своята преносимост, устройството е подходящо за повечето автоматични машини с една бобина.
