Свързване на бойлер и пералня

Поради високата влажност в банята, не се препоръчва инсталирането и използването на електрически уреди там. Въпреки това, за удобство и комфорт на членовете на семейството, някои уреди трябва да бъдат поставени в това помещение. Най-често тук се разполагат перални машини и бойлери.

Не бързайте да инсталирате бойлер и пералня на случаен принцип; някои хора успяват да ги захранват от един и същ контакт. Това е опасно и може да доведе до пожар или токов удар. Тази статия ще обясни как правилно да свържете бойлер и пералня, спазвайки всички правила.

Общи принципи на свързване

Честно казано, в банята хората обикновено не се ограничават само с включването на пералнята и бойлера. Освен тези уреди, те използват и сешоар, електрическа самобръсначка, сушилня за кърпи и осветителни тела. Разбира се, това не е напълно безопасно, но ако правилно управлявате електрическото захранване, няма да се налага да жертвате обичайния си комфорт. Правилната схема на свързване на устройствата минимизира риска от късо съединение, пожар или токов удар за потребителя.

Големите консуматори на енергия, като например котли с мощност над 3,5 kW, трябва да бъдат свързани директно към електрическата мрежа чрез отделен прекъсвач. Трябва да се предвиди нисковолтов прекъсвач, който да изключва захранването в случай на утечка на ток. Като алтернатива може да се използва предпазител за дефектнотоков режим с ток на изключване не повече от 30 mA.

Включването на нагревател за кърпи в отделен електрически контакт не изглежда много естетически приятно в интериора, така че при създаването на електрическа верига е най-добре да го свържете директно към предпазителя.

И така, какъв брой контакти е най-добре да се предвиди в банята при инсталиране на електрическо окабеляване? Ако в стаята няма инсталирана автоматична пералня, са достатъчни един или два електрически контакта; ако обаче там ще бъдат разположени както бойлер, така и пералня, е по-добре да се монтират три или четири контакта.

Разположение на контакти и електрически уреди

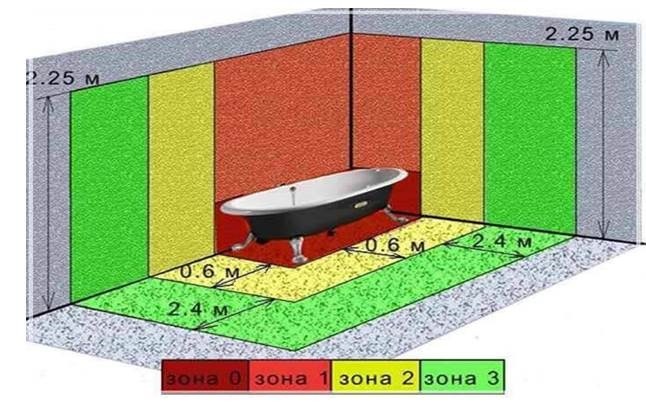

Съгласно ГОСТ Р 50571.11-96 (IEC 364-7-701-84), част 7, раздел 701, баните обикновено се разделят на зони, които показват дали там могат или не могат да се инсталират електрически уреди. Тези зони са показани на фигурата.

Като разгледа предоставеното изображение, потребителят може ясно да определи къде е разрешено инсталирането на електрическо оборудване и къде е строго забранено. Така че:

• Нулевата зона включва зони с наличие на вода, като вани, душове и мивки. Използването на устройства с напрежение над 12V в близост до вода е строго забранено. Източници на захранване също не трябва да се разполагат в тази зона.
• Зона 1 обгражда предишната зона, обикновено съседните стени, не е позволено да се монтират контакти тук, но зоната е подходяща за поставяне на бойлер;
• втората зона е разположена на разстояние 0,6 м от границите на зона 0. Тук можете да инсталирате бойлер, както и осветителни тела, характеризиращи се с клас на защита 2;
• Зона 3 е относително безопасна; електрически контакти могат да бъдат разположени тук и по-навътре в стаята, но е важно да се отбележи, че контактите и ключовете трябва да бъдат защитени от влага и пара.

В нулевата, първата и втората зона е забранено инсталирането на разпределителни кутии, разпределителни и управляващи устройства.

Правилникът за електрически инсталации (PUE) регулира и окабеляването в баните. Раздел 7.1.40 разглежда изискванията за електрическото окабеляване. В него се посочва, че са разрешени както отворени кабели с необходимото напречно сечение, така и скрити кабели. Допустимата температура на изолацията трябва да надвишава 170°C.

Точка 7.1.48 разглежда до каква степен се счита за възможно да се монтират контакти в помещение с висока влажност като цяло. Според данните, инсталирането на електрически контакти е забранено в обществени душове, докато в апартаменти, къщи и хотелски стаи контактите са разрешени в бани, но само в зона трета. От съществено значение е електрическите точки да бъдат свързани чрез изолиращи трансформатори, дефектнотокови предпазители или прекъсвачи за остатъчен ток, програмирани за ток на изключване не повече от 30 mA.

Следователно, съгласно стандартите GOST и PUE, контактите трябва да бъдат свързани чрез устройство за остатъчен ток с ток на изключване до 30 mA и разположени изключително в зона 3. Що се отнася до разпределителните кутии, те също се препоръчва да бъдат разположени в зона 3 или дори по-добре извън банята.

Моля, обърнете внимание, че разпоредбите описват разположението на електрическите контакти само в определените зони. Няма информация, уточняваща височината, на която трябва да се разполагат електрическите контакти. Ето защо, когато планирате разположението на контактите си, инсталирайте ги по начин, който осигурява удобно свързване на уредите.

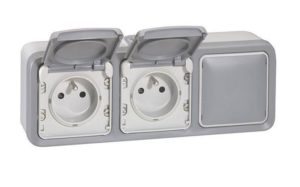

Както бе споменато по-горе, контактите могат да се монтират в Зона 3, но те трябва да бъдат оборудвани със защитен капак. Серията висококачествени електроинсталационни продукти Legrand Plexo е отличен вариант.

От съществено значение е да се спазват изискванията на PEU; това гарантира безопасността ви и вашето семейство.

Диаграми за електрическа комуникация

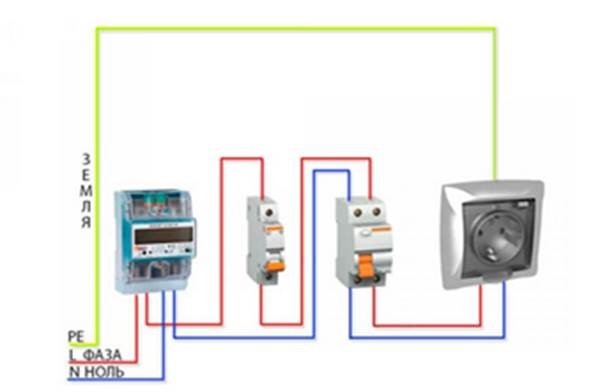

Основното правило за поставяне на мощни консуматори в банята е да ги включите чрез РКДНеобходим е и отделен прекъсвач за пералнята и бойлера. Възможна схема на свързване е показана по-долу.

Когато инсталирате нова електрическа система за баня, можете да използвате както повърхностно монтирани, така и вградени електрически компоненти. Според Кодекса за електрически инсталации, можете да инсталирате външно окабеляване, ако не планирате да ремонтирате банята, или можете да прорежете стените и да скриете кабелите под довършителните материали.

Комуникации за големи потребители

Пералнята и бойлерът се считат за мощни консуматори на електроенергия, така че инсталирането им в баня изисква отделни вериги, защитени с прекъсвачи. Използването на един и същ контакт за пералнята и бойлера не е разрешено. Необходимо е да се осигури отделен контакт за всяко устройство, с допълнителен панел с предпазител..

Какъв вид проводник е необходим за свързване на уреда? Напречното сечение на кабела се избира въз основа на мощността на уреда. Препоръчително е проводниците да се заваряват или запояват. Свързването се осъществява в запечатана разпределителна кутия, напълно защитена от влага.

При инсталиране на електрическа верига е препоръчително да не се използват клемни блокове, най-добре е да се кримпват с помощта на втулки.

Разпределителната кутия се монтира извън банята, но ако това не е възможно, инсталирайте я на закрито, като изберете панел със степен на защита IP68. Бойлерът трябва да бъде свързан с помощта на електрически панел с двуполюсен прекъсвач, оборудван с RCD.
