Свързване на двигателя от автоматичната пералня Vyatka

Пералните машини „Вятка-автомат“, произведени от завода „Веста“ в Киров, се произвеждат от 1981 г. По това време машините са били конструирани да издържат дълго време, така че тези модели са били оборудвани с мощни и изключително надеждни електродвигатели. Дори след 20-30 години тези двигатели, в повечето случаи, все още са способни да изпълняват предназначените си функции.

Много хора имат такива „вечни двигатели“, които събират прах в гаражите си и биха могли да се използват в различни домашно приготвени устройства. Например, можете да си сглобите струг, шлифовъчна машина или малка бетонобъркачка. Ще разберем как правилно да свържете електрическия двигател от автоматична пералня Вятка. Ще обясним и как да тествате двигателя за функционалност.

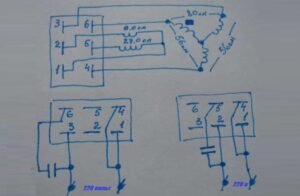

Схема на свързване на двигателя

Двигателят от автоматичната пералня Vyatka е проектиран да работи в еднофазна мрежа. Двигателят на машината се състои от чифт обратни и чифт работни бобини. Заедно със стартовия кондензатор те задават посоката на въртене на ротора.

Пералните машини Вятка от различни години имат различни модификации на двигателя. Като цяло обаче спецификациите на двигателя са приблизително еднакви. Всички електродвигатели имат само две скорости на ротора: до 2200 оборота в минута по време на центрофугиране и до 450 оборота в минута по време на основно пране.

Електрическият мотор от автоматичната пералня Vyatka може да има 5 или 6 клеми за свързване (мотори с 8 клеми са изключително редки).

Независимо дали вашият двигател има 5 или 6 клеми, схемата на свързване ще бъде идентична. При двигатели с шест клеми обаче, контакти 1 и 4 трябва да бъдат късо съединени, за да се създаде обща клема за свързване към електрическата мрежа.

За най-лесното свързване на двигателя на автоматичната пералня Vyatka (директно към контакта, без кондензатор или превключвател), ще ви е необходимо:

• захранващ щепсел;
• три проводника с щепсели.

Към единия край на щепсела трябва да се свърже отделен проводник с щепсел, а към другия - разделен кабел с различни щепсели. След това намерете клеми 1 и 4 на електродвигателя. Номерата на конекторите могат да бъдат намерени директно върху пластмасовия корпус, защитаващ клемите.

Първият и четвъртият терминал трябва да бъдат свързани към един проводник, така че щепселите на "разделения" кабел се свързват към тях един по един. Вторият, отделен кабел се свързва към терминал №2. След това можете да включите щепсела в контакта – роторът ще започне да се върти.

За да се осигури обръщане на електродвигателя, т.е. промяна на посоката на въртене на ротора в обратна посока, ще е необходимо постоянно ръчно да се сменят позициите на краищата на намотката. За удобство е по-добре веднага да включите превключвател във веригата - тогава посоката на движение на двигателя може да се превключва с едно щракване.

Освен това, за да се предпази двигателят от повишени натоварвания, е препоръчително да се включи кондензатор във веригата. Автоматичните перални машини Vyatka са стандартно оборудвани със стартово устройство 16 µF, 500 V.

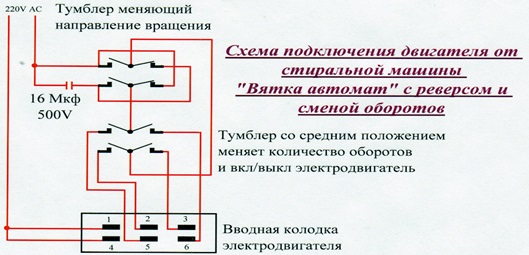

Диаграмата на свързване на двигателя с реверсор, превключвател за регулиране на скоростта на въртене и стартов защитен кондензатор е показана на фигурата.

По този начин, контакти 1 и 4 на електродвигателя също са късо съединени с раздвоен проводник и са свързани към един от пиновете на щепсела. По-нататъшното свързване се извършва съгласно схемата. Вторият и петият пин са свързани към клемите на първия превключвател, който ще променя скоростта на двигателя и ще включва/изключва двигателя. Изходи 3 и 6 също са свързани тук, по двойки, към противоположните контакти.

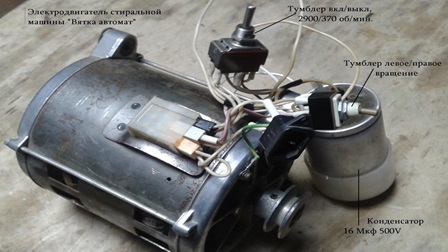

След това към веригата се добавя превключвател за обръщане. Той е свързан чрез проводници към средния превключвател, а диагоналните му контакти се захранват заедно. Общият проводник е свързан към пусковия кондензатор, от който захранващият кабел е свързан към щепсела. Конструкцията е показана на фигурата по-долу.

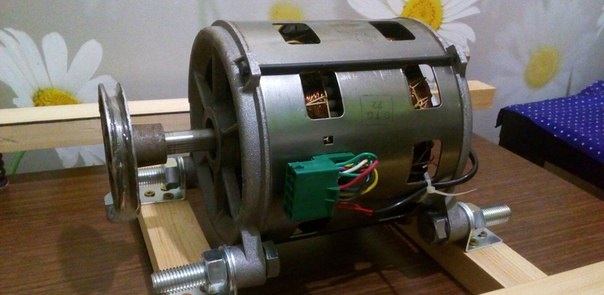

Ако се направи правилно, двигателят на пералнята Вятка ще стартира лесно и в двете посоки. Важно е да закрепите двигателя здраво на място преди употреба, в противен случай той може да повреди собственото си окабеляване по време на работа.

Посоката на движение може да се промени с помощта на превключвателя само след като роторът е спрял напълно.

Тест на двигателя

Ако сте открили двигател на автоматична пералня Вятка, който събира прах на рафт в гаража ви и искате да го използвате, но не сте сигурни дали работи, направете му диагностика. За да тествате електрически двигател, ще ви е необходим най-простият мултицет и специален цифров измервателен уред за мощност, напрежение и ток. Можете да закупите устройства в специализирани магазини или онлайн.

За начало е най-добре да измерите съпротивлението на намотките на двигателя с мултицет. Настройте тестера на съответния режим и последователно докосвайте сондите до двойките контакти. Обикновено дисплеят ще покаже следното:

• при измерване на съпротивлението между клеми 1 и 5 – 23,2-26,8 Ома;
• между контакти 1 и 2 – 8-9,2 Ома;
• 4 и 3 – 51,1-58,9 ома;
• 4 и 6 – 51,1-58,9 ома;
• между 3 и 6 – 71,6-82,4 ома.

Ако съпротивлението на намотката отговаря на посочените стойности, двигателят обикновено може да се използва за вторични цели. Най-добре е обаче да се извърши по-задълбочена диагностика и да се провери как двигателят се справя с натоварванията, дали прегрява и какви обороти произвежда. За тези цели ще ви е необходим специален измервател на мощност, напрежение и ток.

В идеалния случай показанията при ниски и високи обороти трябва да са еднакви, независимо дали роторът се върти по часовниковата стрелка или обратно на часовниковата стрелка. Ако всичко е нормално, когато двигателят ускори до 370 оборота в минута, измервателното устройство трябва да показва показания, подобни на тези:

• напрежение 220-230 волта;
• мощност – 290-310 вата (цифрата зависи от конкретния модел двигател, вашият електродвигател може да е по-мощен);
• сила на тока - 1,4-1,5 ампера.

Резултатите би трябвало да са подобни при увеличаване на оборотите. Ако електрическият мотор е в добро състояние, той може да се свърже както е описано по-горе. Може да се използва за създаване на много полезни домакински уреди: шкурка, струг, дробилка за зърно или ябълки, косачка за трева, бетонобъркачка и др.
