Как да свържа мотор от пералня Indesit?

Електрическият двигател на пералня Indesit може да се използва повторно дори след повреда на машината. Например, можете да превърнете двигателя в електрическа шлайфмашина, много полезен инструмент за гараж или лятна къща. За да сглобите устройството, ще трябва да прикрепите шлифовъчен камък към вала на двигателя. Той ще се върти около оста си, което ще ви позволи да заточвате ножове за маса, градински лопати, брадви и други инструменти. Има и други приложения на двигателя - има много устройства, които изискват въртене. Нека разгледаме как да свържете двигателя на пералня Indesit, за да го накарате да се върти.

Нуждая се от диаграма

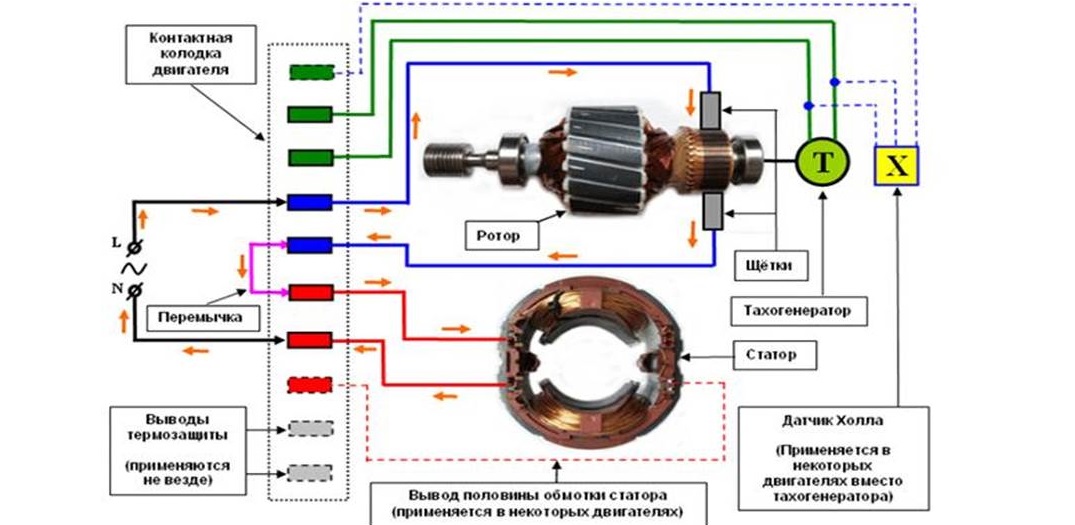

Ако сте намерили приложение за работещия мотор от стара пералня, трябва да разберете как да свържете мотора към електрическата мрежа. Преди да започнете работа, трябва внимателно да проучите електрическата схема на двигателя и да разберете как работи в пералнята.

Свързването на електрическия мотор е сравнително бързо и не отнема много време. Първоначално може да ви се стори, че от мотора идват твърде много проводници. След анализ на диаграмата по-горе обаче ще осъзнаете, че не всички от тях ще бъдат използвани. Ще трябва да работите специално с проводниците на ротора и статора.

Намерете правилния диригент

След като изучите диаграмата, работата на електродвигателя би трябвало да стане ясна. Ако погледнете окабеляването отпред, в повечето случаи първата двойка леви проводници се свързва към сензора на Хол, който регулира скоростта на двигателя на пералнята. Ако сглобявате домашно устройство, няма да ви трябват.

Следват важните статорни проводници, които са оцветени в червеникаво и кафяво. Следват кабелите, водещи към роторните четки, които са оцветени в сиво и зелено.

За да свържете електрическия мотор на пералнята, ще ви трябват 4 проводника: два статорни проводника и 2 роторни проводника.

За да стартирате двигателя от електрическата мрежа, не е необходим пусков кондензатор. Самият двигател също не изисква пускова намотка. След това проводниците на двигателя се проверяват с мултицет, настроен на режим на съпротивление. Докоснете проводника с едната сонда на тестера и намерете неговата двойка с другата сонда.

Проводниците на тахометъра ще покажат съпротивление от около 70 ома. Те трябва да бъдат оставени настрана. Останалите проводници също се тестват с мултицет, за да се намери правилната двойка.

Задвижихме двигателя

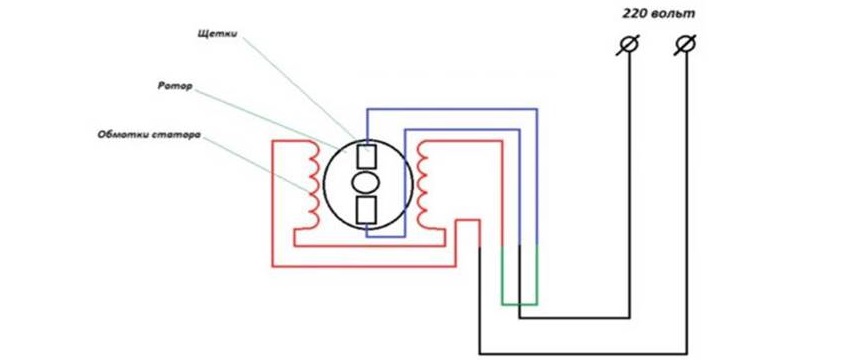

След като двойките проводници са идентифицирани, остава само внимателно да ги свържете. Как да направите това? Използвайки диаграмата като ръководство, свържете края на статорната намотка към роторната четка. Най-добре е да изградите джъмпер тук и да помислите за изолирането му.

Джъмперът е маркиран със зелено на фигурата. След завършване на тази стъпка ще останат два проводника: краят на намотката на ротора и кабелът, отиващ към четката. Към тези краища се подава напрежение 220V. Когато е включен в захранването, двигателят ще започне да се върти. Двигателите на пералните машини са много мощни, така че трябва да се внимава изключително много при работа с това домашно приготвено устройство. Препоръчително е да закрепите двигателя към подходяща, равна повърхност, преди да използвате устройството.

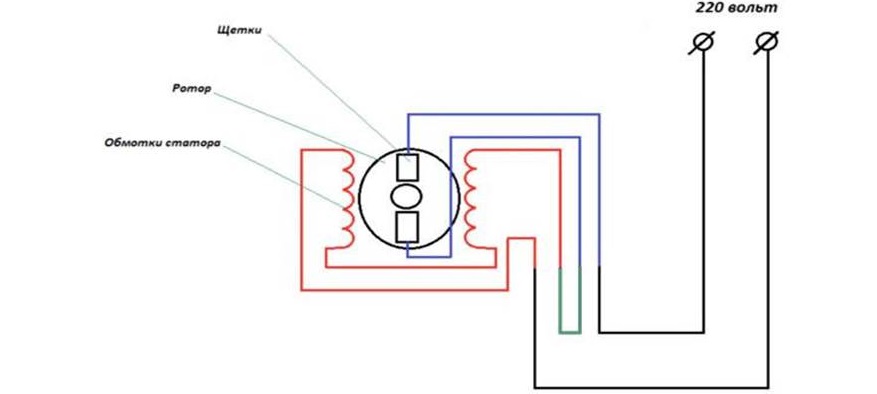

Ако е необходимо да промените посоката на въртене на двигателя, трябва да свържете кабелите на различни места и да прекабелите четките на ротора. Диаграмата показва как да направите това.

Ако следвате инструкциите, електрическият мотор ще започне да работи и ще ви служи вярно дълго време. Ако моторът все още не се върти, трябва да се уверите, че работи правилно.
