Код за грешка FC1 на пералня Haier

Код за грешка FC1 на пералня Haier Има случаи, когато на дисплея на вашия „домашен асистент“ се появява код за грешка и машината автоматично спира да работи и не се възобновява, докато проблемът не бъде решен. Това показва проблем с контролния модул, така че първата стъпка е да изключите машината от контакта за 5 минути и след това да я включите отново. Ако рестартирането не помогне, ще трябва да извършите диагностика на контролния модул. Днес ще научим какво може да причини грешката FC1 на пералня Haier.

Елементи на контролната платка на модула CM Haier

Когато за първи път погледнете контролния модул на вашата пералня, ще се изненадате колко полупроводникови компоненти съдържа. Кодът за грешка FC1, за съжаление, не показва конкретна повреда, така че проверката на всеки компонент ще отнеме много време. Поради тази причина е важно да знаете кои сензори са отговорни за кои функции. Това ще ви помогне бързо да идентифицирате и отстраните проблема.

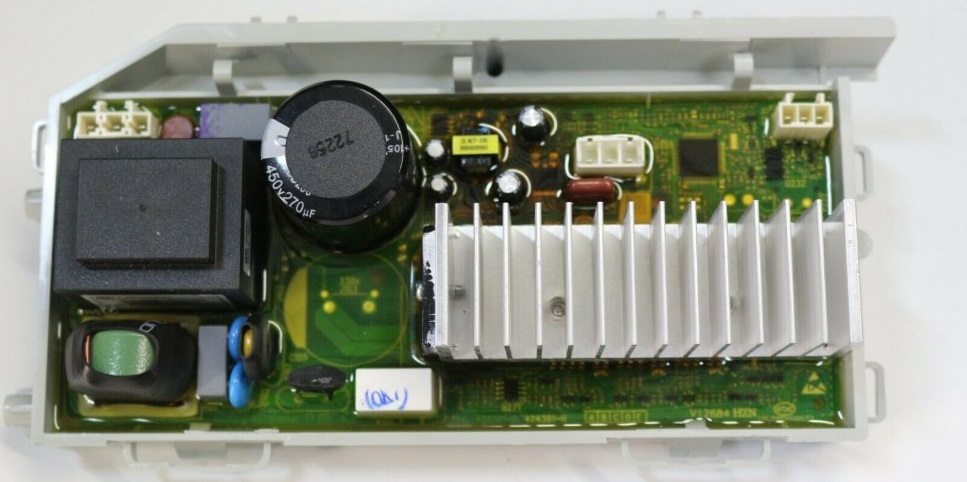

Стандартният модул за управление се състои от две основни части: контролен панел и захранващ блок. Достъпът до самата платка изисква разглобяване на съответния компонент. Под защитния капак и корпуса се намират полупроводниковите компоненти, отговорни за управлението на работата на различните компоненти на пералнята. От лявата страна на модула са компонентите, отговорни за захранването на устройството. Те включват:

интегриран стабилизатор KIA7805, обозначен като U14;
импулсен преобразувател, базиран на PWM контролера STR-A6059M;
мрежов токоизправител и филтър (BD1 и CE4);
защитен варистор (Z2);
мрежов предпазител;
микросхема на преобразувател на ключове (с етикет U12);
SMPS – известен също като импулсен трансформатор;
диод D13, кондензатор CE2;
диод D11, кондензатор CE8, захранващ канал 9V;
диод D12, кондензатор CE9, 12V;
диод D14, кондензатор CE6, захранващ канал 12V;
диод D6, ценеров диод ZD1, транзистор Q1, резистор R103;
резистор R74, известен още като 205;
оптрон U15, транзисторен възел U3;
процесор U13;
реле X1, което е свързано към веригата на нагревателния елемент;
5V интегриран стабилизатор на напрежение, обозначен като U.

Нека преминем към следващия елемент на контролната платка. Той взаимодейства с температурния сензор и включва следните полупроводници:

контакт 4 (TH1) на конектор RD6;
резистор R12;
37-ми крак на U процесора

Нагревателният елемент се управлява от следните полупроводници: реле X1, пин 64 на процесор U13, пинове 1 и 16 на модул U3, реле X2, пин 24 на процесор U13 и транзистор Q7. Модулът има и резервен канал за управление на релето. Следните полупроводници са опционално инсталирани:

75-инчов крак на процесора U13;
резистор R83;
транзистор Q5;
реле Х4;
втори контакт на BL конектора.

Струва си да се отбележи, че резисторите R6, R7, 67-ият пин на процесора U13 играят важна роля за осигуряване на стабилна работа на превключвателя за налягане!

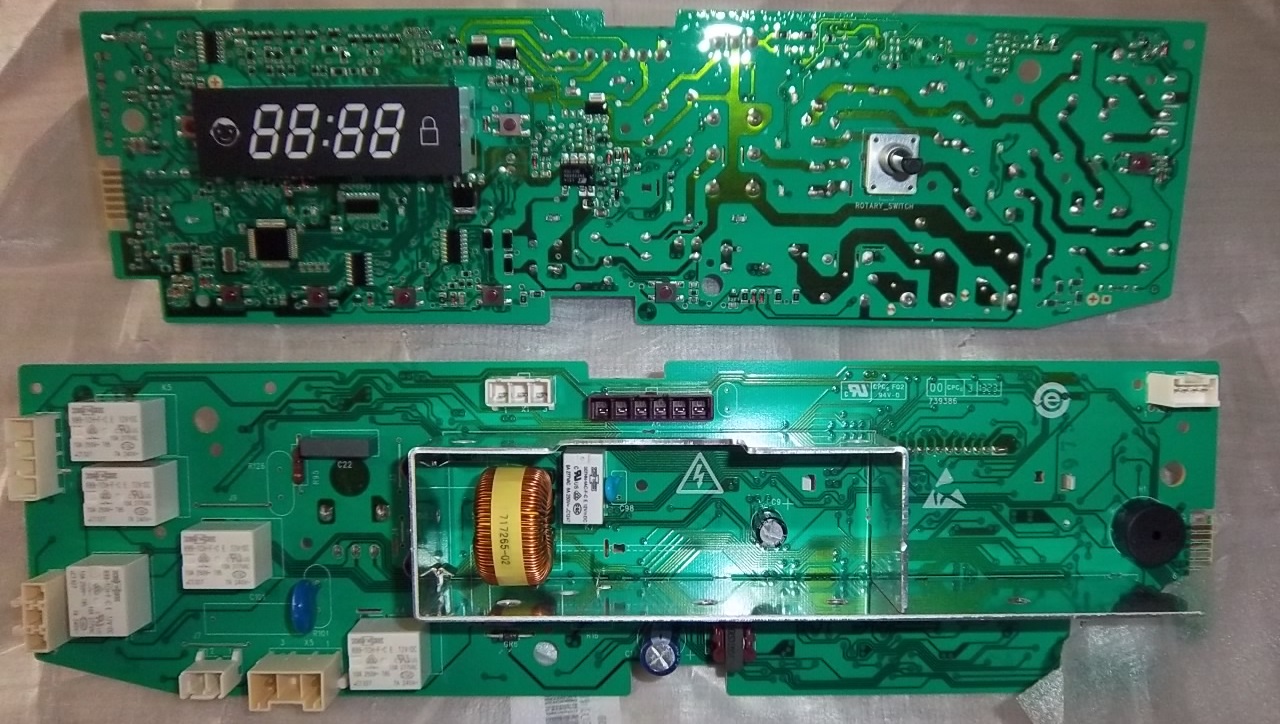

Следващият блок от полупроводници контролира работата на клапана на отделението за предварително измиване. Те включват: пин 29 на процесор U13, пинове 4 и 13 на модул U3, резистори R25 и R29, оптрон U8, триак TR3 и контакт 1 на конектор YL4. Следните са отговорни за работата на клапана за основно измиване: Платка за управление на пералня Haier

31 крака на процесор U13;
6 и 11 крака от U3 монтаж;
резистор R23, R27;
оптрон U6;
триак TR5;
контакт 4 на конектор YL4.

Следната схема управлява входния вентил за топла вода: пин 31 на процесор U13, пинове 6 и 11 на модул U3, джъмпер J1, резистори R24 и R28, както и оптрон U7, триак TR4 и вторият контакт на конектор YL4. Работата на дренажната помпа се влияе от следните полупроводници:

61 крака на процесор U13;
резистор R77, R79, R82;
транзистор Q4, Q3;
оптрон U4;
триак TR20;
контакт 4 на конектор BL4.

Ако имате проблеми с механизма за заключване на вратата на пералнята, проверете следните компоненти: пин 27 на процесора U13, пинове 2 и 15 на модула U3 и резистор R21. Тези компоненти включват също оптрон U2, реле X3 и контакт 1 на конектор BL4. Сензорът на Хол, който следи скоростта на двигателя, се управлява от:

контакти 4 и 6 на конектор BL6;
резистор R44, R60;
3,4,5,6 пина на микросхемата U1;
19.20 пин U на процесора

Има случаи, когато моторът на вашия „домашен асистент“ внезапно спира да работи. Това може да се случи поради проблеми със захранването, като например късо съединение или електрическо претоварване. За да идентифицирате проблема, проверете следната верига:

17-ти крак на процесора U13 – захранващ блок HS1 (изходни каскади и драйвери) – микросхема U1;
сравнител от микросхемата U11 – дросел за съхранение RA – резистор R58, R57;
6.7 пина на компаратора U11 – управление на захранващото напрежение 300V, сигналът преминава по веригата с диоден възел BD1, резистор R70 и 41 пина на процесора U.

Работата на селектора за превключване на програми се контролира от резистори R73, R72 и 73, 74 пина на процесора U13. Тези елементи се използват за регулиране на електрическите сигнали и осигуряват защита срещу късо съединение и претоварване. Правилното им функциониране е необходимо за ефективната работа на цялата система.

Както виждате, има доста полупроводникови компоненти, което прави ремонта на контролния модул трудна задача. Това е особено вярно за начинаещи без опит в работата с интегрални схеми. Ако обаче сте запознати с резистори, релета, оптрони и имате известни познания за проектирането на електрически вериги, можете да опитате да ремонтирате устройството сами.

Как се ремонтира модулът?

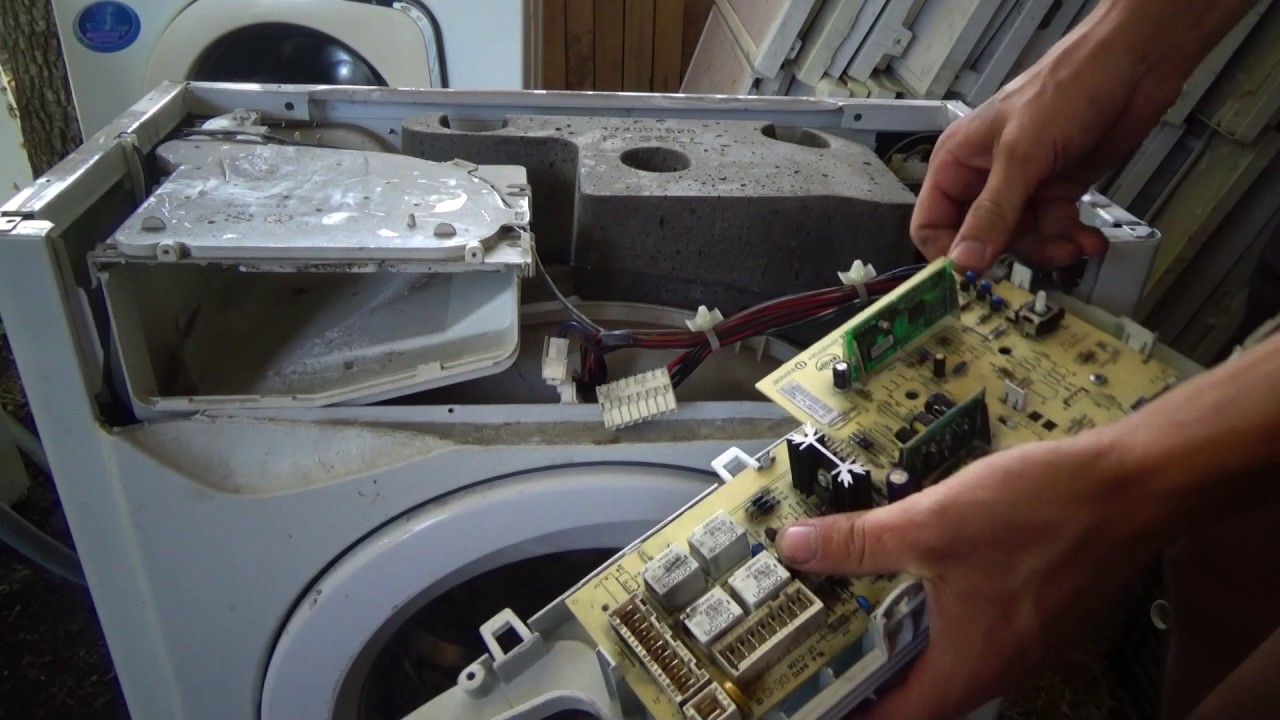

Анализът и ремонтът на контролния блок на пералнята се усложняват от наличието на съединение върху платката. Освен това модулът често е покрит с корпус, който трябва да се отстрани преди започване на работа. Процедурата е следната:

С помощта на шлицова отвертка прокарайте пръст по периметъра на корпуса отвътре, за да почистите краищата на дъската от уплътнителя;
направете по-дълбок жлеб в пролуката между дъската и корпуса;
поставете тънка отвертка в ъгъла, където се намира мрежовият трансформатор;
повдигнете блока и го издърпайте.

Действията ви трябва да бъдат изключително внимателни, тъй като има голяма вероятност да повредите микросхемата. След като сте премахнали дъската, трябва да отстраните останалия уплътнител от нея и да извършите ремонт на зоната, която се нуждае от него. Обикновено повреденият елемент се разпоява и заменя с нов. След това ще трябва да нанесете защитен лак върху обозначената зона. За целта можете да използвате Plasik70, който е предназначен за монтажни работи.

Професионалистите предпочитат да не премахват напълно защитния капак, а просто да направят изрез в него, за да улеснят достъпа до повредената част. Например, техник осъзнава, че повредата е в полупроводниците, които управляват дренажната помпа. За да избегне премахването на целия капак, той прави изрез в долния десен ъгъл, за да инспектира необходимите компоненти.

Когато работите с електронния модул на пералня Haier, е необходимо изключително внимание. Изваждането на платката от корпуса ѝ винаги носи висок риск от повреда на микросхемите. Ето защо, ако не сте сигурни в уменията си, най-разумният начин на действие е да потърсите помощ от сервизен център, специализиран в ремонт на домакински уреди.
