Грешка F13 в пералнята Atlant

Беларуската марка Atlant е добре позната в постсъветското пространство с произвежданите от нея домакински уреди. Освен други продукти, тази марка произвежда и автоматични перални машини, но качеството им все още оставя много да се желае. По-специално, пералните машини Atlant често показват грешка F13. В тази статия ще обясним какво представлява тази грешка и как да я отстраним.

Обозначение и декодиране

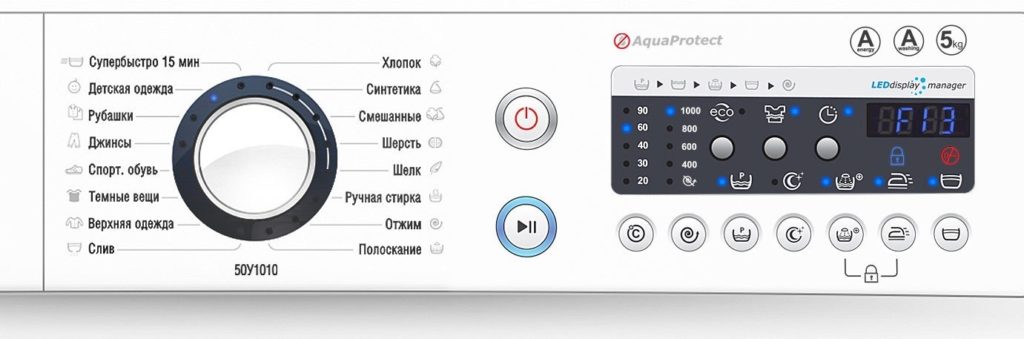

Дисплеят на пералнята предоставя на потребителя повече информация за нейната работа. Това е особено полезно, когато системата за самодиагностика трябва да покаже код за грешка, като например F13. След като види кода, потребителят може веднага да се обърне към техническата документация, за да определи грешката и потенциалната причина.

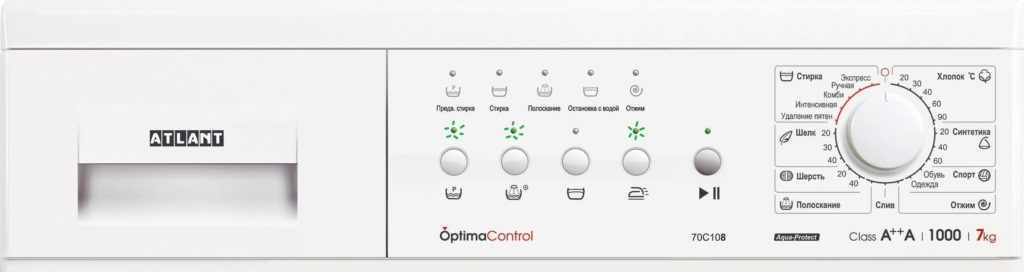

Съвсем друг е въпросът, ако пералнята няма дисплей, който може да показва каквато и да е информация. Как потребителят разбира, че системата за самодиагностика на машината се опитва да го информира за нещо? Отговорът е прост: пералня без дисплей комуникира с потребителя чрез индикаторите на контролния панел, като ги светва в определен ред. Ако погледнете долния ред светлини, ще видите, че грешка F13 е обозначена с първата, втората и четвъртата светлини (броейки отляво надясно).

Светлините всъщност трябва да са включени, а не да мигат или да възпроизвеждат морзов код.

Кодът за грешка F13 се дешифрира доста подробно. Производителят посочва дефектен контролен модул или окабеляването, свързано към него. В действителност има десетки потенциални повреди, тъй като всеки полупроводников елемент може да причини проблем. Но ако започнете да се задълбочавате в проблема в детайли, се оказва, че нещата не са толкова ужасни, колкото може да изглеждат на пръв поглед, но все пак са доста сложни.

Проверяваме окабеляването и контактите

При пералните машини Atlant, контролният модул е ​​разположен в горния, десен преден ъгъл на машината, до пресостата. Следователно, основният кабелен сноп и конекторът, който се свързва с контролната платка, са прокарани по страничната стена. Опитните техници се оплакват, че това разположение на най-важния електронен компонент на машината (нейния „мозък“) често води до повреди.

1. Горната част на пералнята с предно зареждане е по-податлива на негативните ефекти от вибрациите. Освен това, поставянето на деликатни части близо до страничната стена също е рисковано, тъй като вибрациите на машината от страна до страна по време на цикъла на центрофугиране могат да доведат до удар в мебели или други предмети, разклащане на електронния модул и изместване на конектора и кабелите.
2. Потребителите често поставят бутилки с течен перилен препарат директно върху горния капак на пералнята си Atlant, което често води до разливане. Течният гел се стича от капака върху предния панел, стича се по външната странична стена и навлиза в корпуса, където се намират контролният модул и множество проводници и контакти. В резултат на това контактите се окисляват, изгарят и модулът се поврежда.
3. Повечето автоматични перални машини имат модул, разположен в долния десен ъгъл, близо до задната стена. Това означава, че е доста далеч от диспенсъра за перилен препарат и ако потребителят добави грешен препарат, получената пяна е малко вероятно да достигне пластмасовия блок, в който се намира контролното табло. Пералнята Atlant в това отношение има очевиден недостатък: ако пяната започне да пръска във всички посоки, тя със сигурност ще удари контролния модул и тогава е въпрос на късмет.

Въпреки гореспоменатите недостатъци, това разположение на окабеляването, основните контакти и модула има очевидни предимства. Основното предимство за нас е лесният достъп – свалете горния капак и ето го модулът. Той е точно там и всички кабели, които влизат в него, могат да бъдат извадени и лесно проверени. Е, това е достатъчно от полезната информация за предходната информация, нека преминем към проверка на окабеляването и контактите на контролния модул.

И така, изключваме конектора със снопа проводници от контролния блок. Изваждаме и настройваме мултицета. Проверяваме всеки проводник за прекъсване. Ако се открие прекъснат проводник, той трябва да се смени незабавно заедно с контакта. Ако обаче има няколко повредени проводника (например, ако мишки са ги гризали), можете да смените целия сноп наведнъж – това е по-малко проблем. След това трябва да тестваме всеки контакт на контролния блок и ако всичко е наред, преминаваме към проверка на платката за управление.

Проверка и ремонт на електронния модул

На този етап от проверката става ясно, че окабеляването и контактите не са причината за грешката F13, което означава, че платката за управление на електронния модул ще трябва да бъде извадена и щателно тествана. Ако по платката за управление се виждат следи от препарат, изплакнете я с топла вода, след това я подсушете старателно със сешоар и след това я изплакнете отново с етилов алкохол.

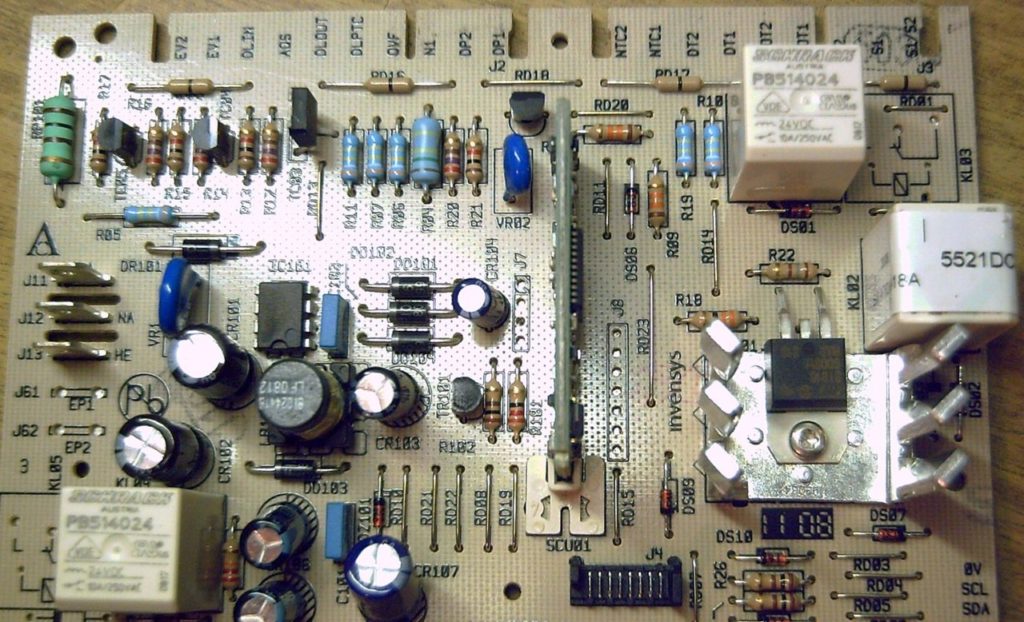

Общата процедура за проверка и ремонт на модула за управление на пералня Atlant е показана на пример с платката Invensys 5521CC.

След тези стъпки можете да свържете отново платката и да тествате нейната функционалност. Ако това не отстрани грешката F13, опитайте следното:

• Проверяваме захранването с помощта на мултицет;
• наричаме пин 21 - VDD0, пин 32 - VDD1, пин 43 - VDD2;
• След това проверяваме пин 39 – RESET, а след това пин 32;
• На следващия етап се свързваме с платката и премахваме фърмуера.

Намерете и инсталирайте новия фърмуер. Ако това не реши проблема, ще трябва да тествате процесора по-подробно. Първо, проверете SDA и SCL шините. След това тествайте пинове 5 и 6 на процесора. Ако няма напрежение на който и да е от пинове, процесорът е дефектен и цялата платка ще трябва да бъде сменена.

Новата платка за управление може също да изисква актуализация на фърмуера.

В заключение, кодът за грешка F13 на пералня Atlant може да показва сериозни проблеми с електрическите или електронните компоненти на вашия „домашен асистент“. Внимателно претеглете всички опции, преди да се опитате да проверите или поправите тези части на машината, тъй като това е практически невъзможно без необходимите умения. За допълнителна мотивация прочетете статията. Струва ли си сами да ремонтирате електронните модули?, може би това ще ви мотивира да предприемете конкретни действия. Успешен ремонт!
