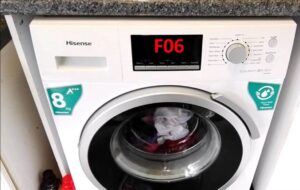

Код за грешка F06 в пералня Hisense

Грешка F06 в пералня Hisense се причинява от проблем с основния електронен модул. Пералнята просто замръзва и показва код за грешка. Първо, опитайте да рестартирате вашия „домашен асистент“ – това ще помогне в случай на краткотрайна повреда в системата.

Ако грешката продължава след рестартиране, ще трябва да диагностицирате платката за управление. Такава сложна работа е най-добре да се повери на професионалисти. Можете обаче сами да изключите някои проблеми, у дома.

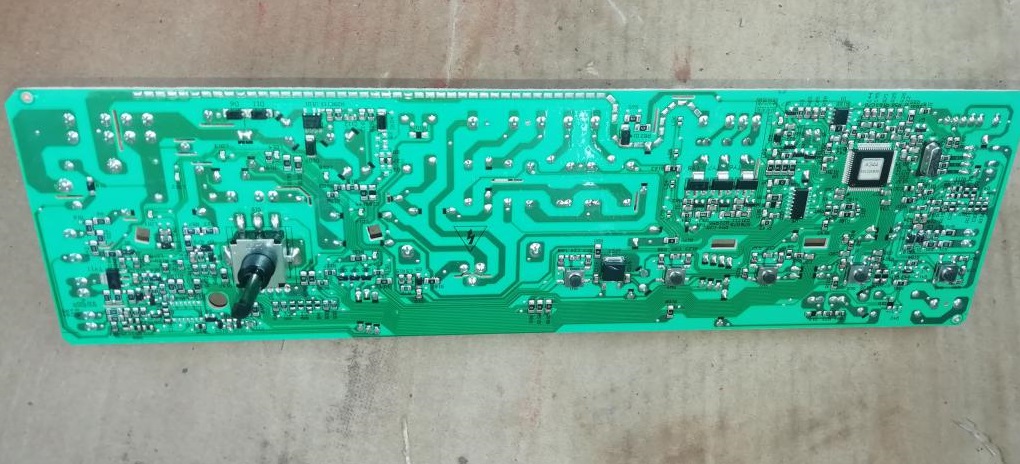

Елементи на контролния панел и тяхното предназначение

Електронният модул е ​​един от най-скъпите компоненти в пералните машини Hisense. Самостоятелният ремонт на платката без необходимите умения е рисковано. Рискът да не я поправите и само да влошите ситуацията е висок.

Препоръчително е диагностиката и ремонтът на основния модул за управление на пералнята да се поверят на професионалисти.

Дизайнът на модула е много сложен – не всеки потребител може да разбере предназначението на всички полупроводници и следи. Затова е най-добре да се консултирате с професионалисти. Техниците от сервизния център ще тестват платката със специализирано оборудване, ще ремонтират устройството и ако ремонтът е невъзможен, ще сменят микропроцесора.

Ако решите сами да ремонтирате модула на пералнята си Hisense, бъдете подготвени. Първо, запознайте се с неговата структура. Компонентът се състои от:

• контролни панели;
• захранващ агрегат.

С помощта на бутони и превключватели на контролния панел, потребителят дава команди на „мозъка“ на машината. След това захранващият блок се активира, като последователно активира останалите компоненти на пералнята.

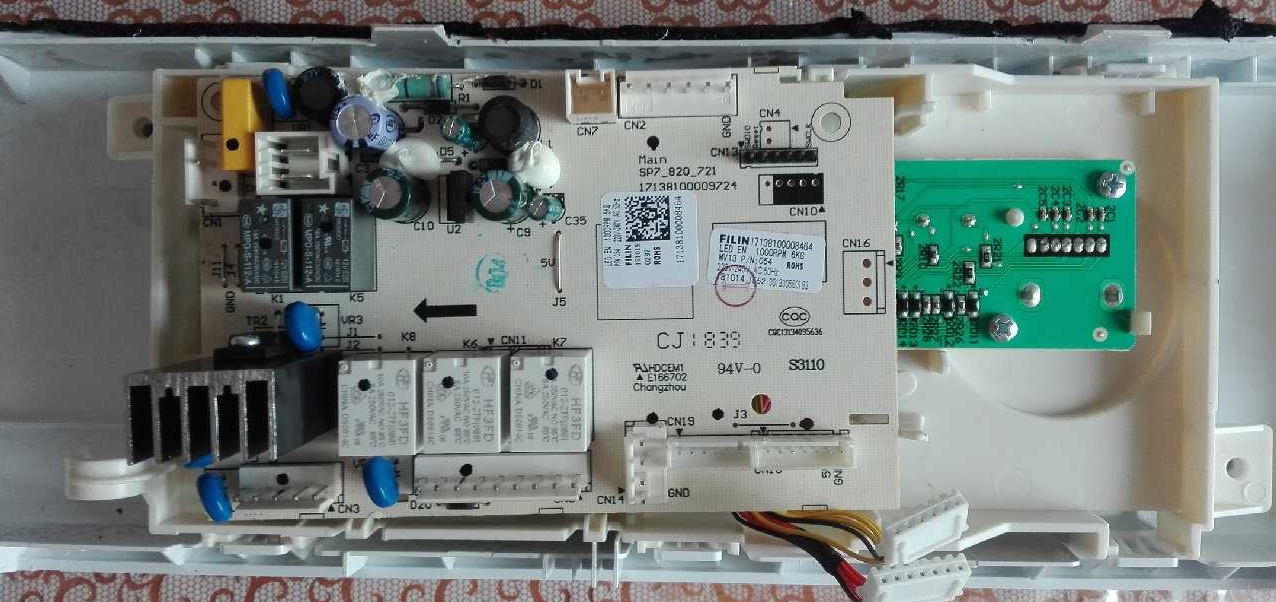

Платката за управление съдържа полупроводникови компоненти. Всяка секция е отговорна за работата на специфични компоненти на пералнята. Левият модул съдържа полупроводници, които координират захранването на пералнята. Това са:

• интегриран стабилизатор KIA7805, обозначен като U14;
• импулсен преобразувател, базиран на PWM контролера STR-A6059M;
• мрежов токоизправител и филтър (обозначения BD1 и CE4);
• защитен варистор (Z2);
• мрежов предпазител;
• микросхема на преобразувателя на ключове (U12);
• SMPS импулсен трансформатор;
• диод D13, кондензатор CE2;
• диод D11, кондензатор CE8, захранващ канал 9V;
• диод D12, кондензатор CE9, захранващ канал 12V;
• диод D14, кондензатор CE6, захранващ канал 12V;
• диод D6, ценеров диод ZD1, транзистор Q1, резистор R103;
• резистор R74, известен още като 205;
• оптрон U15, транзисторен възел U3;
• процесор U13;
• реле X1 (то също е свързано последователно към веригата на нагревателния елемент);
• интегриран стабилизатор на напрежение 5V, (обозначен с U).

Следващата секция на платката е отговорна за температурния сензор. Този модул се състои от следните полупроводникови компоненти:

• пин 4 (TH1) на комбинатора RD6;
• резистор R12;
• 37 микропроцесорно краче U.

Следните полупроводници на контролната платка са отговорни за работата на нагревателния елемент на пералнята Hisense:

• реле Х1;
• 64 пина на U13 процесора;
• 1 и 16 крака от U3 монтаж;
• реле Х2;
• 24-крак на процесор U13;
• транзистор Q7.

Захранващият блок има резервен канал за управление на релета. Компонентите му се инсталират по избор. Какви полупроводници са включени:

• 75-инчов крак на процесора U13;
• резистор R83;
• транзистор Q5;
• реле Х4;
• втория терминал на BL конектора.

Работата на сензора за ниво на водата се контролира от следните елементи на устройството:

• резистори R6, R7;
• 67-ия крак на микропроцесора U13.

Следващата част на платката контролира входния клапан на отделението за предварително пране. Тези полупроводници стартират и спират подаването на вода специално за това отделение на чекмеджето за перилен препарат. Тези компоненти включват:

• 29-инчов крак на процесора U13;
• 4 и 13 крака от U3 монтаж;
• резистор R25, R29;
• оптрон U8;
• триак TR3;
• контакт 1 на конектор YL4.

Следват полупроводниците, които контролират работата на електромагнитния клапан в отделението за прах за основно пране. Това са:

• 31 крака на процесор U13;
• 6 и 11 крака от U3 монтаж;
• резистор R23, R27;
• оптрон U6;
• триак TR5;
• пин 4 на YL4 конектора.

Следва веригата, отговорна за работата на входния вентил за топла вода. Тя се състои от следните компоненти:

• 31 крака на процесор U13;
• 6, 11 крака от U3 монтаж;
• джъмпер J1;
• резистор R24, R28;
• оптрон U7;
• триак TR4;
• втория терминал на YL4 конектора.

Кои компоненти са отговорни за работата на дренажна помпа? Говорим за:

• 61 крака на контролер U13;
• резистори R77, R79, R82;
• транзистори Q4, Q3;
• оптрон U4;
• триак TR20;
• контакт 4 на конектор BL4.

Друга част от модула управлява устройството за заключване на люка. Това е полупроводников блок:

• 27-ия крак на процесора U13;
• 2 и 15 крака от мрежа U3;
• Р21;
• оптрон U2;
• реле Х3;
• контакт 1 на конектор BL4.

Следните са отговорни за функционирането на сензора на тахометъра:

• контакти 4 и 6 на конектор BL6;
• резистор R44, R60;
• контакти 3, 4, 5, 6 от U1;
• 19-ти и 20-ти крак на блок U.

Сега нека поговорим за секцията, отговорна за работата на електродвигателя. Тези елементи са:

• 17-ти крак на блок U13, силова верига HS1 (изходни каскади и драйвери), микросхема U1;
• сравнител от веригата U11, дросел RA, чифт резистори R58 и R57;
• 6 и 7 контакта на сравнител U11, стабилизатор на напрежение 300V, диод BD1, резистори R70 и 41, процесорен крак U.

Платката съдържа също резистори R73, R72, 73 и 74, както и пин U13 на процесора. Тези елементи управляват селектора на програми.

Всеки полупроводников блок на контролния модул е ​​отговорен за работата на определени части на автоматичната пералня Hisense.

Модулът има много компоненти. Разбирането защо устройството е спряло да работи и показва код за грешка е трудно, особено за начинаещи. Без да имате представа какво представляват резисторите, оптроните, релетата и сравнителите, е по-добре да не разглобявате микросхемата. Ако имате някои умения в електрониката, можете сами да диагностицирате платката.

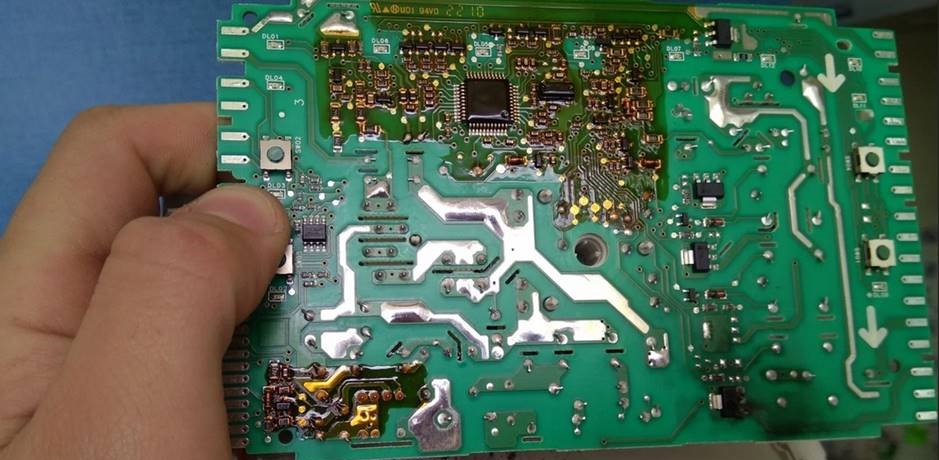

Как да проверя компонентите на платката?

Диагностицирането на устройството не е лесно. Първо, компонентът е капсулован в компаунд. Второ, платката е защитена от капак, който също ще трябва да бъде свален. Ето как да продължите:

• отстранете уплътнителя от външните ръбове на модула; за да направите това, използвайте тънка отвертка, за да преминете по вътрешния периметър на корпуса;
• задълбочете вдлъбнатината около периметъра на платката в пролуката между контролния модул и корпуса;
• поставете отвертка между корпуса и блока, където се вижда трансформаторът;
• С помощта на внимателни повдигащи движения извадете блока от корпуса;
• почистете дъската;
• продължете с диагностиката;
• поправете повредената част на блока (обикновено тя се запоява и подменя напълно);
• Покрийте дъската със защитен лак (Plasik70 за монтажни работи).

Опитните техници не премахват изцяло защитния капак, а изрязват отвор в него, получавайки достъп до повредената зона на платката.

Тази работа трябва да се извършва с изключително внимание. Изваждането на устройството от корпуса носи висок риск от повреда на микропроцесора. Поради това на потребителите се препоръчва да не се опитват сами да ремонтират модула.
