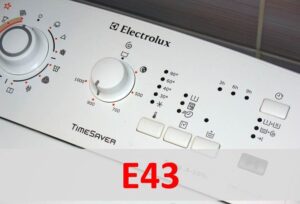

Код за грешка на пералня Electrolux E43

Кои компоненти са засегнати от грешка E43 в пералня Electrolux? Отговорът на този въпрос е в ръководството за употреба на машината. Кодът показва неизправно устройство за заключване на вратата. Повреден триак, който управлява устройството за заключване на вратата, също може да е причината. Нека разберем какво да правим в тази ситуация.

Запознаване с дизайна на ключалката на машината

Ако забележите код за грешка на дисплея на вашата пералня Electrolux, дешифрирайте значението му. Описание на всяка грешка е предоставено в инструкциите за оборудването. След това ще стане ясно на кои детайли от „домашния асистент“ да обърнете внимание.

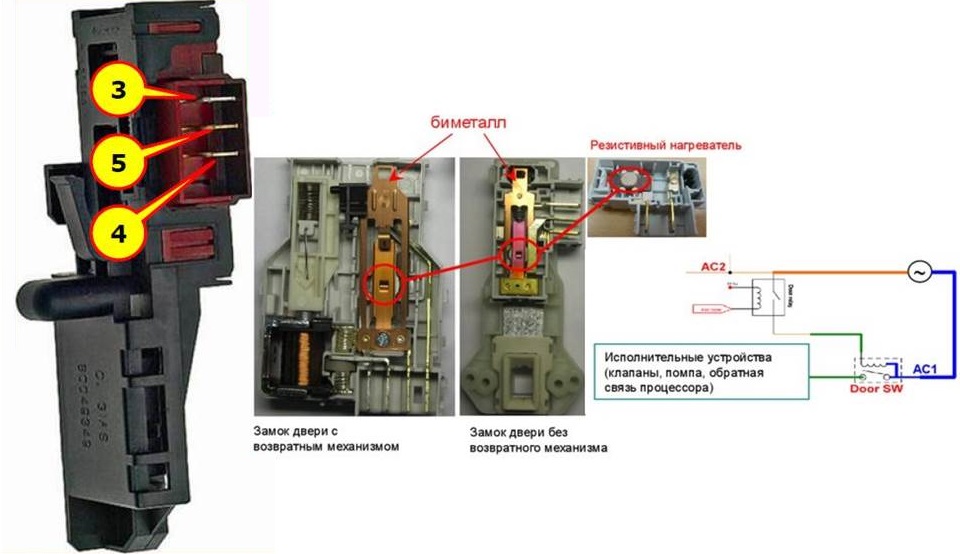

Грешка E43 показва дефектен заключващ механизъм. Преди да го диагностицирате и поправите, е важно да разберете как работи заключването на пералнята. Съвременните перални машини Electrolux са оборудвани с биметални заключващи механизми. Това е доста сложен механизъм, състоящ се от:

• биметална основа;
• термоелемент;
• фиксатор.

Съвременните автоматични машини Electrolux са оборудвани с биметални брави.

Принципът на действие на такива UBL е следният:

• Модулът за управление на пералнята подава ток към термоелемента;
• сензорът се загрява за няколко секунди и прехвърля заряд върху металната плоча;
• плочата се разширява, оказвайки натиск върху „езика“;
• фиксаторът попада в специален жлеб;
• заключващият механизъм е активиран, вратата на пералнята е заключена;
• Пералнята започва да пълни резервоара с вода.

Отличително щракване показва, че ключалката на вратата е активирана. Това означава, че системата вече е запечатана. Едва тогава машината започва да върти барабана и да пълни резервоара с вода.

Вратата се отваря по подобен начин. След като токът към нагревателния елемент се прекъсне, металната основа се охлажда, свива и ключалката се връща в първоначалното си положение, падайки от жлеба си. След това пералнята се отключва. Този процес обикновено отнема от 2 до 5 минути. Ако пералнята все още не може да се отвори след това време, има неизправност в механизма.

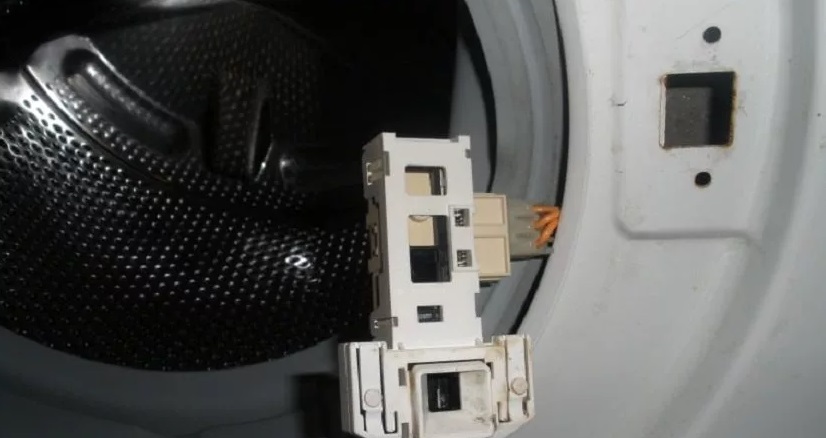

Извличане и проверка на UBL

Лесно е сами да проверите ключалката. Дори не е нужно да разглобявате пералнята, за да я свалите. Ето как:

• изключете пералнята Electrolux от захранването;
• изключете машината от комуникациите;
• отворете вратата на пералнята;
• развийте винтовете, които държат ключалката на вратата;
• отстранете двата болта, закрепващи капака на корпуса на пералнята;
• свалете горния панел на машината;
• прокарайте ръцете си надолу до местоположението на UBL;
• изключете окабеляването, свързано към блокера;
• вземете ключалката.

След това трябва да проверите устройството за заключване на люка. За целта ще ви е необходим мултицет. Настройте тестера в режим омметър, след което приложете сондите му към "активния" и "нулевия" проводник на ключалката. Дисплеят на устройството трябва да показва трицифрено число; ако не е така, устройството за заключване на люка ще трябва да се смени.

Ако мултицетът показва трицифрено отчитане, можете да преминете към следващата стъпка. Свържете единия „фиктивен проводник“ към общия извод на заключващото устройство, а другия към „активния“ извод. След това използвайте отвертка, за да плъзнете ключалката на заключващото устройство. Свържете веригата към захранването. Трябва да чуете щракване. Ако ключалката не щракне, ще трябва да се смени.

Когато купувате нова UBL, кажете на продавача модела и серийния номер на вашата пералня Electrolux.

Новият блокер се монтира по подобен начин. Първо, премахнатото окабеляване се свързва към него, след което се закрепва с болтове. След това се монтира горният панел на пералнята, машината се свързва към комуналните услуги и се изпълнява тестов цикъл.

Намиране и подмяна на UBL триак

Ако по време на диагностиката на ключалката на вратата не бъдат открити проблеми, ще трябва да проверите контролния модул. По-точно, триака, който контролира работата на ключалката. Това ще изисква премахване на електронния блок от корпуса на пералнята.

Това се прави по следния начин:

• изключете пералнята от електрозахранването, водоснабдяването и канализацията;
• развийте двата болта, държащи горната стена на корпуса, свалете „капака“;
• извадете отделението за прах от машината;
• отстранете винтовете, които държат таблото;
• След като се справите с ключалките, свалете таблото;
• Направете снимка на схемата на свързване от контролния панел към модула;
• премахнете окабеляването, преместете таблото настрани;
• Развийте болтовете, закрепващи електронния модул;
• извадете платката от машината.

Триаците са полупроводници, които непрекъснато се отварят и затварят през целия цикъл. Те осигуряват предаването на електрически ток както в права, така и в обратна посока. Всеки елемент е отговорен за работата на специфичен компонент на пералнята.

Триакът се състои от двойка кристали, обърнати един към друг, и управляващ електрод. Последният осигурява отварянето и затварянето на полупроводниковия елемент. В схемата лесно може да възникне отворена верига, а триакът може също да изгори поради късо съединение.

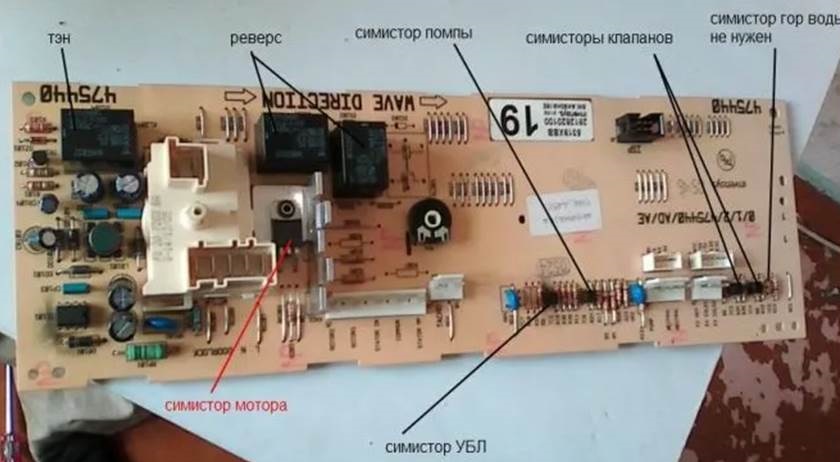

Местоположението на триака, който контролира работата на устройството за заключване на вратата, може да се види на изображението по-долу:

Триакът се тества с мултицет. Тестването може да се извърши:

• с запояване на полупроводника;
• директно върху контролния модул.

Вторият метод е много по-удобен, тъй като ви позволява да тествате триака без никакви допълнителни манипулации с платката. Първият метод обаче ще осигури най-точните резултати.

Как да тестваме полупроводник? Тиристорът UBL има 3 контакта: чифт силови контакти и един управляващ контакт. Първите са обозначени с буквите A1 и A2, а останалата е G.

Мултиметърът е настроен на режим на проверка за непрекъснатост на веригата и сондите му са поставени срещу захранващите контакти на триака. Дисплеят на тестера трябва да показва 1 или OL. Това показва, че полупроводникът функционира правилно.

След това поставете едната сонда на тестера към контролния контакт, докато другата остава на захранващия терминал. Ако всичко е наред, екранът на мултицета ще покаже стойност между 100 и 200 V. Дефектният триак ще трябва да бъде разпоен и на негово място да бъде монтиран нов. Ако не сте сигурни в способността си да се справите с ремонта, най-добре е да поверите работата на професионалист.
