Домашен екстрактор за мед от пералня

Начинаещият пчелар няма избор. Той няма пари да купи цялото необходимо оборудване за пчелина, така че трябва да се оправя. Например, може да си направи собствен медоизвличач от части за перална машина, така че да е напълно подготвен, когато дойде време да извади първия си мед. В тази статия ще обсъдим как да направи това.

Подготовка на частите на пералнята

Повечето начинаещи пчелари не могат да се похвалят с голям брой пчелни семейства. Тяхната ферма ще се състои от 10-15 „кашончета“ – не повече. Това е точно броят, с който може да се справи човек с минимален опит. В този бизнес има много нюанси и е необходима доста работа, преди златиста струя сладък мед да потече от дренажния отвор на медогонката в колбата.

В самото начало ще трябва да помислите какво необходимо оборудване да закупите и какво да направите сами. Хубавото на пчеларството е, че голяма част от това, което ви е необходимо, може да се направи на ръка, макар че това изисква много време и усилия. Вземете например медоизвличач. Този основен инструмент за пчелина се състои от три основни компонента:

• голям капацитет, който трябва да побере въртящите се подрамки, тяхната основа и задвижващия механизъм;
• самият задвижващ механизъм, който се състои от конусни зъбни колела, дръжки и въртяща се основа за подрамките;
• подрамки, които трябва да се движат свободно от едната страна на другата.

Възниква въпросът: как може да ни помогне една стара пералня? Старите перални машини имат доста големи резервоари за пране, изработени от висококачествена неръждаема стомана от съветската епоха. Неръждаемата стомана, както знаем, е устойчива на окисляване и лесно почиства различни петна. Така че ще превърнем резервоара за пране в нашата домашна екстракция за мед.

Задвижващият механизъм и подрамките ще трябва да бъдат изработени от други налични материали: тел, части от селскостопанска техника и др.

Допълнителни материали и инструменти

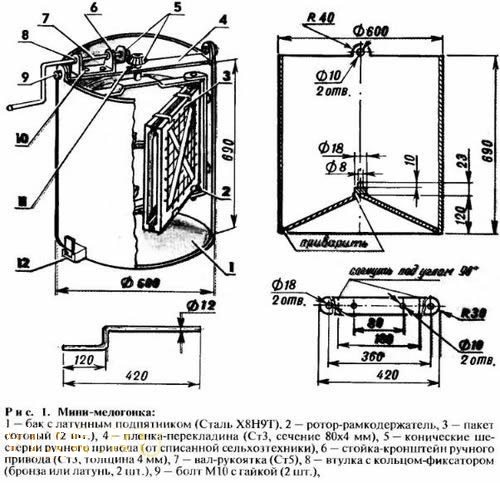

За да си направите домашен медоизвличач, ще ви е необходим не само резервоарът за пране от стара пералня, като „Сибир“ или „Алма-Ата“, но и други важни части. За по-голяма яснота, нека ги изброим и покажем на чертеж.

1. Стоманена греда, изработена от метал с дебелина 4 мм и ширина 80 мм. Дължината на детайла ще зависи от диаметъра на пералнята. В краищата на детайла се пробиват отвори, след което тези краища се огъват.
2. Скобата на задвижващия механизъм е изработена от метал, с дебелина 4 мм и ширина 80 мм.
3. Дръжка за завъртане на ръчния задвижващ механизъм, изработена от огънат стоманен прът.
4. Основата, която държи подрамките, е изработена от стоманени ленти с дебелина 2 мм.
5. Две подрамки, изработени от тънки стоманени ленти и тел
6. Две конусни зъбни колела - странично и централно. Централната предавка е по-голяма по размер от страничната предавка.
7. Вал за централното конично зъбно колело. Най-добре е да използвате карбидна стоманена пръчка с подходящ диаметър за вала, тъй като тя ще бъде подложена на значително напрежение по време на работа на медогонката.
8. Клапан за изпускане на мед. Клапанът е изработен от стоманена плоча, която се завинтва към дъното на медогонката, блокирайки отвора за изпускане на мед.

Всички горепосочени части могат да бъдат получени или произведени срещу малка такса в металообработващ цех във всяко селскостопанско предприятие.

Сега няколко думи за инструментите. Освен стандартния набор от инструменти, които се намират във всеки гараж, ще ни трябват менгеме, наковалня, чук, горелка, бормашина, шлайфмашина и заваръчен апарат за неръждаема стомана. Нищо особено, но е трудно да се справим без помощта на опитен механик.

Процесът на сглобяване на устройството

Домашно приготвеният медоизвличач е много лесен за сглобяване. Можете да го сглобите сами за 20-30 минути, но само ако всички части са направени и пасват перфектно. Първо, нека направим рамките за медоизвличача.

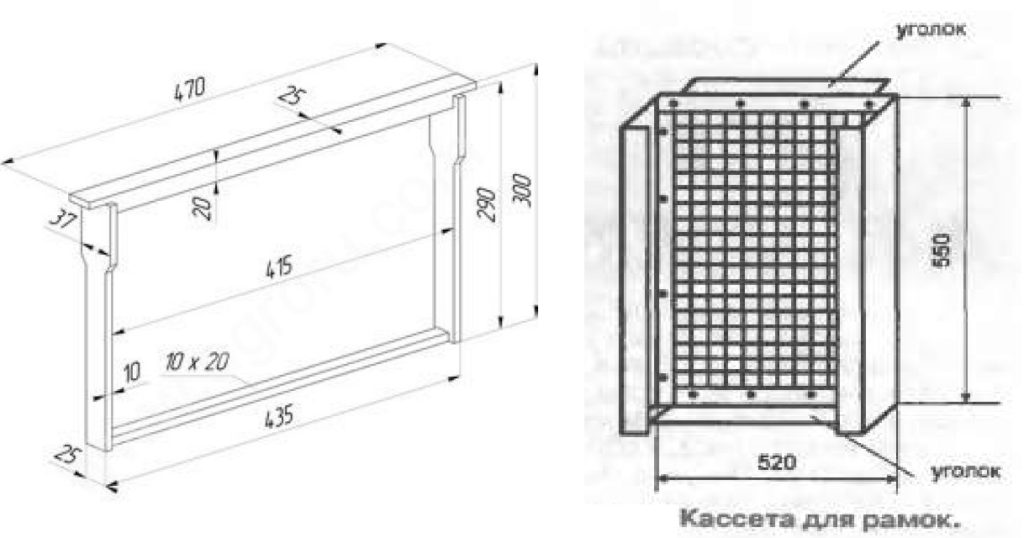

Първо, нека определим размерите на подрамката. Трябва да може свободно да побере рамка с размери 435x300 мм. Когато правим подрамката, ще се съсредоточим върху рамката на каросерията, като магазинната, която е с по-малки размери, определено ще пасне.

Като се вземат предвид издатините, дължината на рамката може да достигне 470 мм.

Ще направим подрамка с ширина 520 мм и височина 550 мм от ъглов профил и тел. Ако сте сигурни, че ще използвате рамки със стандартен размер, можете леко да намалите размерите на подрамката, но е най-добре да не го правите. И така, какво правим?

• Взимаме две ленти от неръждаема стомана с дебелина 1 мм и дължина 520 мм, а след това още две ленти с дължина 550 мм, сгъваме ги в правоъгълник и ги завинтваме с болтове (можете да ги заварявате).
• С помощта на тънка бормашина трябва да пробиете много малки дупки по периметъра на правоъгълника и след това, както е показано на снимката по-горе, да опънете телена мрежа (използвайте неръждаема стомана и неокисляваща се тел).
• Изработваме втора телена мрежа, след което вземаме 2 ленти от неръждаем метал с дебелина 1 мм и ширина 40 мм и огъваме 2 канала от тях.
• Между двата канала закрепваме телена мрежа и запечатваме единия край на получената подрамка, като заваряваме стоманена лента.

За да се предотврати деформацията на мрежата на подрамката под въздействието на центробежна сила, една метална лента трябва да бъде заварена напречно към тях.

• От единия край на подрамката завинтваме две стоманени скоби директно към канала – едната отгоре, другата отдолу. Ще ни трябват по-късно, за да прикрепим подрамката към ротора, който от своя страна ще потопим в медогонката.
• Изработваме втората рамка за носилка по абсолютно същия начин като първата. След това оставяме и двете ръчно изработени носилки настрана.

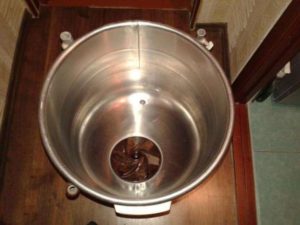

След това трябва да работим върху контейнера на медогонката. Резервоар за измиване със сигурност може да служи като добра основа за медогонката, но дъното му има доста ненужни отвори, които трябва да се заварят. Закърпваме го с листове от неръждаема стомана, вземаме електрод от неръждаема стомана и заваряваме всички ненужни отвори. След това пълним резервоара с вода. Ако резервоарът не тече, всичко е наред.

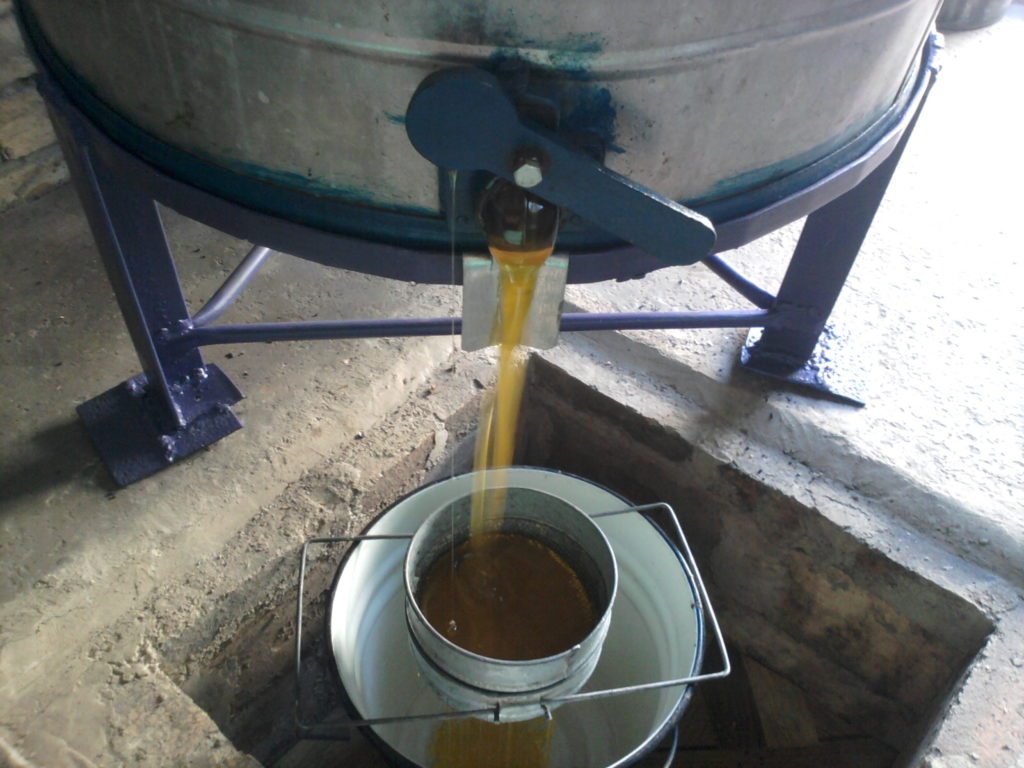

Следващата стъпка е да създадем отвор за оттичане на меда. Тъй като сме заварили всички ненужни отвори в долната част на медогонката, ще трябва сами да направим нов. Използвайте бормашина и стъпаловиден бормашина, за да пробиете отвор в стената на резервоара в самото дъно на медогонката. Диаметърът на отвора е 25 мм. Поставете гумен уплътнителен пръстен в отвора.

Сега вземете правоъгълна стоманена плоча и пробийте в нея отвор. Пробийте отвор със същия диаметър точно над отвора за оттичане на медогонката. Поставете плочата върху болт с две шайби (една от вътрешната и една от външната страна на медогонката). Плочата трябва да бъде леко огъната, за да може да се премести настрани, в случай че е необходимо да се отвори каналът.

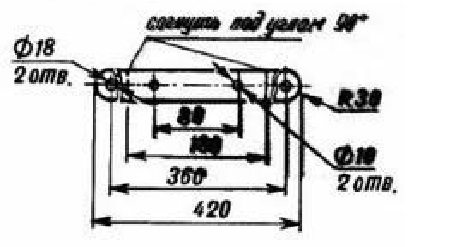

След това огъваме напречната греда на медомеха. Използвахме метална лента с дебелина 4 мм, така че ще трябва да използваме горелка, за да нагреем краищата и да ги огънем под прав ъгъл (или почти под прав ъгъл) с помощта на чук и наковалня. Първо ще трябва да пробием отвори в краищата на напречната греда за болт M10.

Пробийте още два отвора за винтовете M10, изместени от центъра на детайла, както е показано на фигурата по-горе. Ще трябва да пробиете и още два отвора, за да закрепите ръчно скобата на задвижващия механизъм, но това може да се направи по-късно, „на място“, така да се каже.

Отвор за централния зъбен вал трябва да се пробие точно в центъра на напречната греда. Диаметърът на отвора ще бъде малко по-голям от диаметъра на вала.

Сега поставете напречната греда в средата на отвора на резервоара, като го разделите точно наполовина, и маркирайте местата, където ще пробием монтажни отвори в стените на резервоара, за да монтираме напречната греда. След това пробийте отвори в резервоара и завинтете напречната греда на място. След това продължете както следва.

1. Взимаме стоманена шпилка (бъдещият вал на централната предавка) и нарязваме резби по краищата ѝ.
2. Вмъкваме щифта в централния отвор на напречната греда, поставяме централното конично зъбно колело върху него и го закрепваме с гайка.
3. Отдолу върху шпилката поставяме роторна щанга. Тази щанга е изработена от метална лента с дебелина 4 мм, съгласно чертежа по-долу. Ширината на лентата е 15-20 мм.

4. Закрепваме щангата с гайка и контрагайка. Пробиваме отвори в краищата на роторната щанга за шпилките на подрамката. Шпилките са изработени от тънки стоманени пръти с дължина 570 мм. Краищата на прътите трябва да бъдат резбовани.
5. Изработваме права лента с дължина 600 мм и ширина 15-20 мм. Пробиваме дупки в краищата, точно както при извитата лента.
6. Вкарваме щифтовете в скобите на подрамката и едновременно ги прокарваме през отворите в горната и долната решетка на роторния механизъм на медоизвличащата машина. Закрепваме конструкцията с гайки и контрагайки.

Сега разполагаме с медоизвличач с ротор и подрамки, които могат свободно да се движат и обръщат в една равнина. Защо ни е необходимо това? На първо място, обръщаемите подрамки позволяват по-ефективно изсушаване на рамките.

Работата е там, че когато поставим рамка в подрамката и започнем да въртим медогонката, центробежната сила кара меда да излита предимно от питите, разположени от едната страна на рамката (страната, обърната към стената на медогонката). Питите от противоположната страна на рамката остават пълни. За да ги изпразним, обръщаме подрамката с рамката, така че питите, все още пълни с мед, да са обърнати към стената на медогонката. След това завъртаме ротора 100-150 пъти, за да източим напълно рамките.

Медоизвличателят е почти готов. Сега е време за задвижването. Ще използваме ръчно задвижване, въпреки че има и медоизвличатели с електрически задвижвания, които ще обсъдим по-късно.

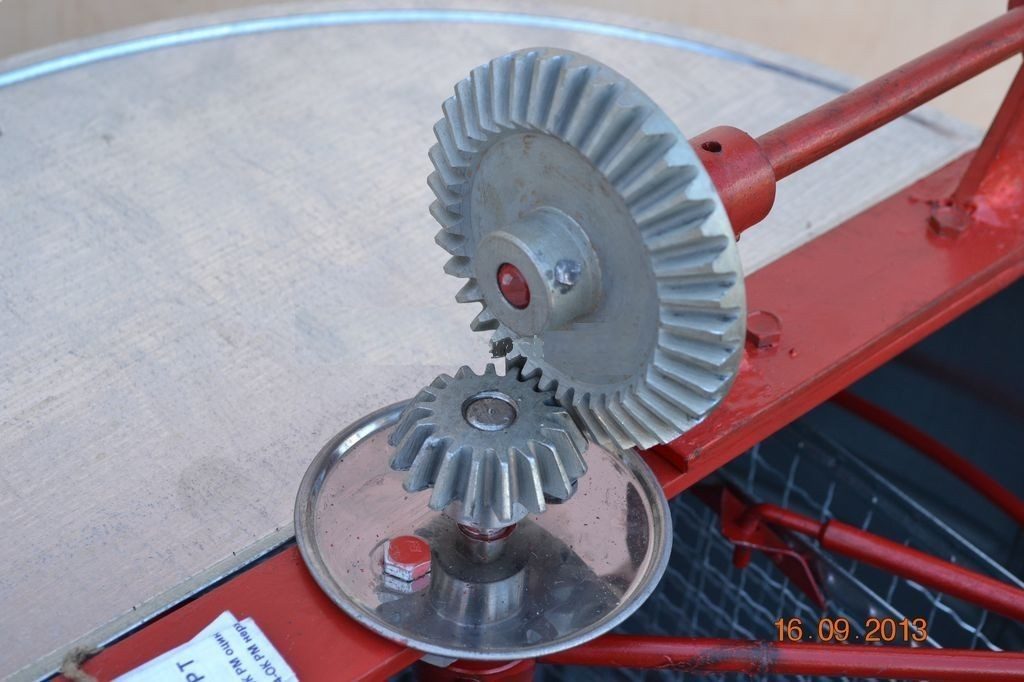

Завинтваме скобата на задвижващия механизъм към напречната греда. Провлачваме извитата дръжка на оста през скобата, която предварително сме навили. Поставяме зъбното колело на края на дръжката на оста и го закрепваме с гайки от двата края. Зъбното колело трябва да бъде поставено така, че зъбите му да попаднат между зъбите на централното зъбно колело. Механизмът за ръчно задвижване е готов!

Можете да увиете електрическа лента или да поставите гумена втулка на другия край на дръжката-ос, за да направите дръжката удобна за използване.

Необходимо ли е електрическо задвижване?

Сега няколко думи за това какво представлява домашно приготвеният електрически медоизвличач. В този случай това е все още медоизвличач, само че вместо дръжка, той има мотор и вал. Много хора ще кажат колко е удобно, колко по-лесно е да не се налага да въртите дръжката на медоизвличача, а да натиснете бутон и да изчакате медоизвличачът да извади меда автоматично. В действителност е по-сложно, отколкото изглежда на пръв поглед.

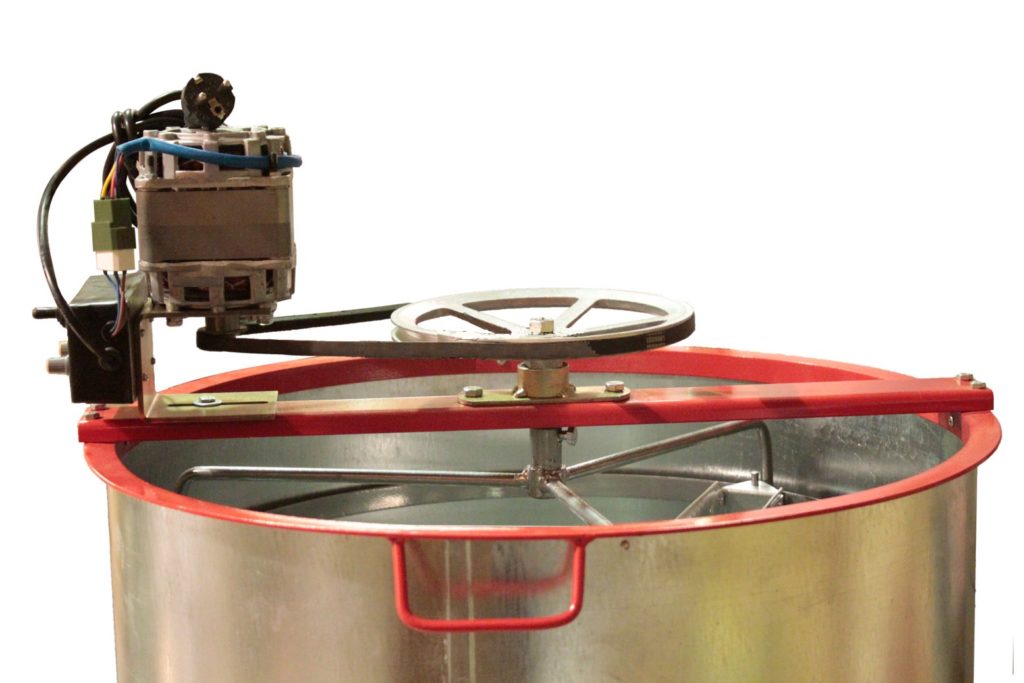

Домашно приготвеният професионален електрически медоизвличач, като този на снимката по-горе, има повече от просто мотор. Той е оборудван и с електрически контролен блок, който позволява удобно регулиране на скоростта на ротора, което е от решаващо значение. Дори професионалистите, използващи електрически медоизвличач, често чупят рамките, защото не успяват да намалят навреме скоростта на въртящия се ротор, камо ли начинаещите.

Представете си следното: имате само 10 кошера и трябва да извадите стотици супер рамки. Отпечатвате питите на първата партида все още топли рамки и ги зареждате в електрически медогенератор. Въртите ротора на пълна скорост, за да извадите рамките по-бързо и по-ефективно, но в крайна сметка ги чупите всичките. Счупените рамки не са подходящи за повторна употреба; те трябва или да бъдат претопени, или регенерирани (регенерирането не винаги е възможно). В крайна сметка, вие създавате проблем от нищото.

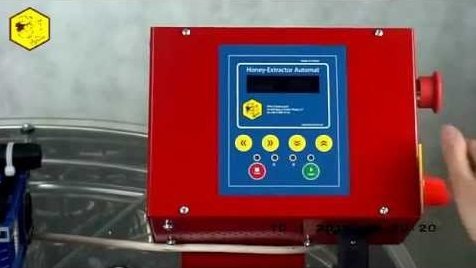

За контрол на скоростта на роторите на медогенераторите в големи промишлени пчелини се използват електронни управляващи устройства с предварително програмирани програми. Тези модули автоматично решават кога да увеличат и намалят скоростта, като гарантират, че рамките остават непокътнати.

Струва си да се напомни на начинаещите пчелари, че рамка, изпразнена от мед, се връща на пчелите и ако има „поток от нектар“, те веднага започват да я пълнят отново с мед. Ако замените рамката с восъчна основа вместо празна рамка, ще трябва да чакате пчелите да я напълнят отново, което губи ценно време и в крайна сметка струва пари на пчеларя.

Какво е по-лесно от ръчен медоизвличач? Можете да извличате мед, като внимателно контролирате въртенето на ротора. Нито една рамка няма да бъде повредена и няма да има загуба. И дори въртенето на стотици рамки няма да е проблем. Заключение: ако имате малък пчелин, използвайте ръчен медоизвличач - електрическият е за собственици на големи пчелини (от 50 "кутии"). Е, ако ви е хъс да използвате мотор на пералня по някакъв начин, прочетете статията. машина, направена от двигател на пералня, определено ще ви даде някои полезни мисли.

В заключение, за един начинаещ пчелар няма нищо по-хубаво от домашно приготвена екстракторка за мед, направена от части за перални машини. Първо, тя е сравнително лесна за направа, и второ, е сравнително евтина. Със сигурност е по-евтина от тези, които се продават в специализирани магазини за пчеларство. Така че не бъдете мързеливи, вземете някои планове, изровете онези стари перални машини и действайте. С нужното количество постоянство и упорит труд ще успеете. Успех!
