Какви лагери има в пералнята Samsung?

Преди да се опитате да ремонтирате лагерния възел, е важно да знаете какви лагери са монтирани във вашата пералня Samsung. Диаметърът и дебелината на лагерните пръстени варират в зависимост от модела и изборът на грешни части ще попречи на завършването на работата. Ако не искате да губите време в закупуването на допълнителни части, ви предлагаме първо да се запознаете с таблицата с размери.

Съвместимост на компонентите с моделите на машините

Изборът на правилните компоненти е лесен – просто предварително проучете съответната таблица с размери. В нея са изброени всички популярни перални машини Samsung, както и лагерите и уплътненията, с които се доставят. Предоставени са и ключови спецификации на частите, като ширина и вътрешен и външен диаметър на отвора. Препоръчват се следните „комбинации“.

• Лагер 203-204 е подходящ за модели Samsung S621, S801, P1091, WF 7522S8R, P8091, F1013J, F1015J, WF-F1061/YLW, S803J, S821, S832, S 852, S1005J, S1021, S1043, SWF-P12, WF 6458N7W и WF 7520S8C. Този номер се използва и в лагерни възли на машини Samsung S815, S813, R833, P843GW, P843 GWIYLP и R1031 GWS1U\YLW. Необходим е семеринг с размери 25x50.55x10 или 25x50.5x10/12.
• Размер 204-205 е подходящ за перални машини Samsung WF0592SRK. Включено е семерингово уплътнение 30×60.55×10.
• Пръстените с маркировка 205-206 са подходящи за моделите Samsung WF-B1062, SWF-P10, P1043GW/YLP и WF B1061. Номера на части 205 и 206 се използват също при ремонт на пералните машини SWF-P10 IW/YLW, WF-B1061, R833 и R1031. Маншетът се предлага в размери 35x65.55x10x12 или 44.7x65.55x10x12.
• На пералните машини Samsung WF-R105 AV са монтирани едноредови лагери 305-306. Най-голямото необходимо уплътнение е 35*75.5*10/12.

За повечето перални машини Samsung е подходящ лагер с маркировка 203-204.

Лесно е да се види, че пръстените 203-204 са най-популярни. Това е така, защото 203 има най-гъвкавите размери. Вътрешният му диаметър е 17 мм, външният диаметър е 40 мм, а ширината на пръстена не надвишава 12 мм. Монтажната фаска е 1 мм, а детайлът тежи приблизително 0,073 кг. Ако вземем предвид вносни еквиваленти, марката 6203 е подходяща.

Следващият в размерния диапазон е лагер 205. Вносният еквивалент, номер 6205, е с по-големи размери. Вътрешният диаметър се увеличава до 25 мм, а външният диаметър до 52 мм. Ширината е 15 мм, монтажната фаска е 1,5 мм, а теглото е ограничено до 0,129 кг.

Най-големият едноредов стандартен лагер е обозначен с "305" или "6305" в международното обозначение. Вътрешният диаметър на пръстена е 25 мм, докато външният диаметър достига 62 мм. Детайлът е широк 17 мм, което влияе на монтажната фаска, която е зададена на 2 мм. Това също увеличава теглото - приблизително 0,23 кг.

Лагери 6201, 6202, 6207 се използват изключително рядко в машините на Samsung.

Ако не искате да сравнявате серийния номер на пералнята си с таблицата, можете да използвате друг подход. Разглобете пералнята, отстранете износените лагери и ги покажете на консултант от сервизен център. Специалист може лесно да измери пръстена и да избере заместител. Това ще ви помогне също да изберете правилното уплътнение и други инструменти, части и материали, необходими за ремонт на лагери (маркер, уплътнител, почистващ препарат WD-40, шестостенен ключ, грес). Просто се уверете, че търсите само оригинални части и проверявате маркировките.

Конструкция на лагерния възел

Неправилно избраните лагери ще компрометират работата на пералнята. Лагерният възел свързва барабана и ролката, позволявайки на двигателя на пералнята да ускори до зададената скорост. Следователно, правилният монтаж на лагерните пръстени е от решаващо значение за безпроблемната работа на целия механизъм.

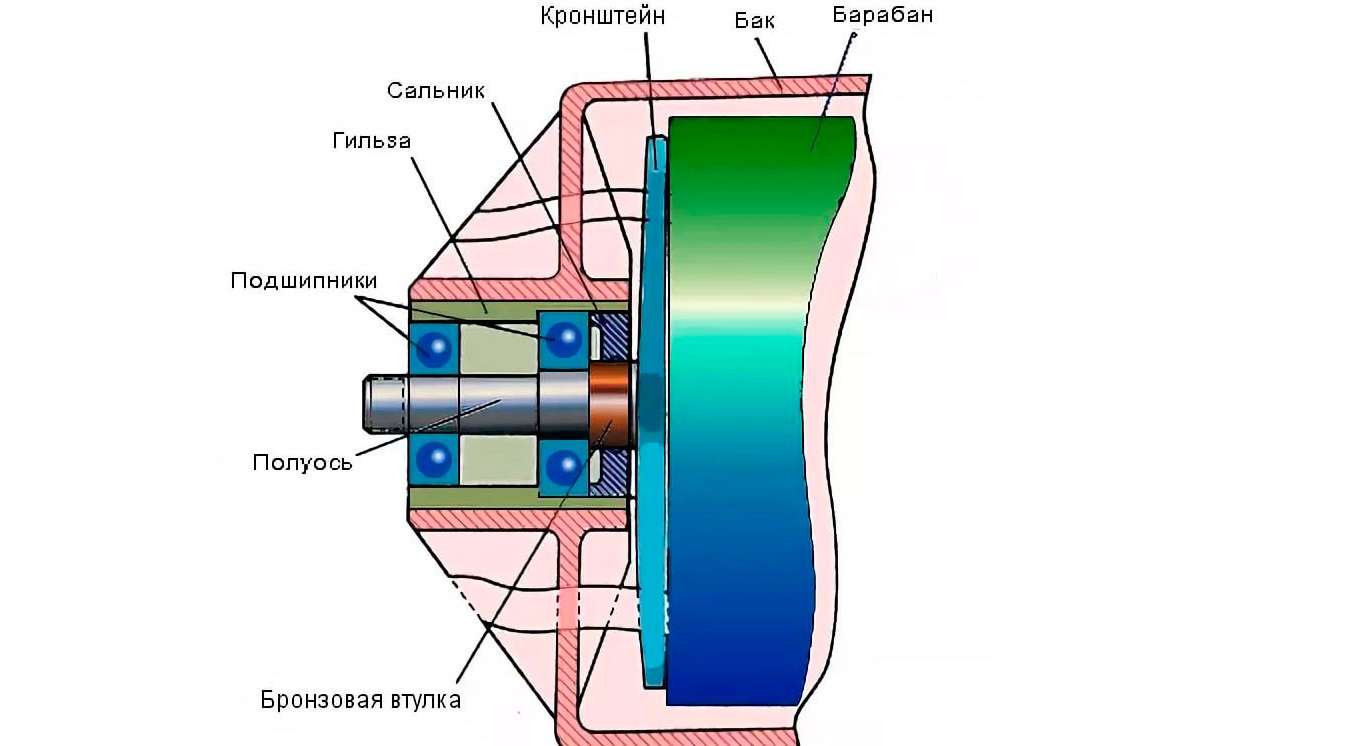

Повечето перални машини на Samsung и други производители имат лагери, монтирани в напречна греда, която от своя страна е прикрепена към задната стена на барабана. Възелът се състои от два реда „пръстени“. Първият, вътрешен, е по-мощен поради увеличения си диаметър и дебелина, носи основното натоварване и е разположен по-близо до резервоара. Вторият, който е няколко пъти по-малък, е разположен в края на шахтата и изпълнява второстепенна функция.

Съвременните перални машини Samsung са оборудвани с монолагер – плътен пръстен, състоящ се от два реда топчета.

Някои модели нямат разделение на големи и малки лагери, тъй като използват едноредови лагери. Това са пръстени, които съдържат два реда сачми, което елиминира необходимостта от втори комплект. В този случай се монтира един двуредов елемент вместо двата стандартни.

Видове и функции на уплътнението

Ремонтът на лагерния възел е непълен без подмяна на уплътненията. Тези гумени уплътнения предпазват лагерите от преждевременно износване и отмиване на мазнини. Въпреки че функцията остава непроменена, размерът и видът на уплътнението могат да варират. В момента в производството на перални машини се използват няколко вида уплътнения.

• Едностранно заострено. Предотвратява само протичане.
• Едноръбни уплътнения с прахозащитно покритие. В допълнение към защитата от течове, те осигуряват и уплътняване срещу прах и други замърсявания.
• V-RING. Маслени уплътнения с V-образен профил. Уникалната им форма им позволява да прилягат плътно към дефлекторния диск, осигурявайки пълна защита от влага и прах. Монтират се само на вертикални модели.

Всички съвременни уплътнения са оборудвани с метална решетка. По време на монтажа е важно да не се повреди армиращата основа, като се запази оригиналната форма на гумата.

По време на монтажа уплътнението се поставя в седалката на резервоара или директно в напречната греда. Гумената лента се спуска с ръба си надолу, поради което се образува така наречената работна двойка триене с вала на барабана.Маншетът запечатва отвора и предотвратява повреждането на лагерите от влага и прах.
