Как да свържете мотор на пералня
Ако ви е останал мотор от пералня, можете да измислите как да го използвате. Например, бихте могли да го превърнете в машина за заточване. Прикрепянето на специална кръгла приставка за точилен камък към него ще ви позволи да заточвате ножове, ножици, брадви и други инструменти.
Можете да използвате двигател на пералня и в строителството. Например, когато полагате основите на бъдеща къща, можете да го превърнете във „вибратор“, който да помогне при свиване на бетона. Може да се използва и за други цели. Двигателят може да върти различни приставки и да задвижва различни механизми.
Използвайки въображението и уменията си в подобни области, можете да измислите голямо разнообразие от приложения на електрически двигател. И разбира се, за да приложите каквото и да е приложение на този двигател, ще трябва да го свържете.
Как да свържете електрическия мотор на модерна пералня?
Ако трябва да свържете електрическия мотор на съвременна пералня към 220-волтов променливотоков източник на захранване, трябва да вземете предвид специфичните характеристики на този компонент. Те включват:
- Те не изискват начална намотка.
- За стартиране не е необходим стартов кондензатор.

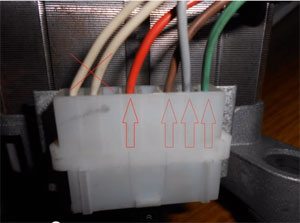

За да стартираме двигателя, трябва правилно да свържем проводниците към него. Няма да използваме двата бели проводника отляво. Те са необходими за измерване на оборотите на двигателя. Следващият по ред е червеният проводник. Той отива към статорната намотка. Следващият е кафявият проводник. Той също отива към една от статорните намотки. Сивият и зеленият проводник са свързани към четките на двигателя.

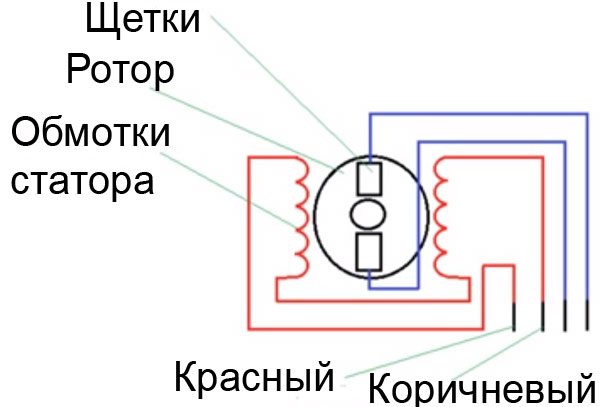

За да ви представим по-ясно схемата на свързване, сме подготвили следната диаграма:

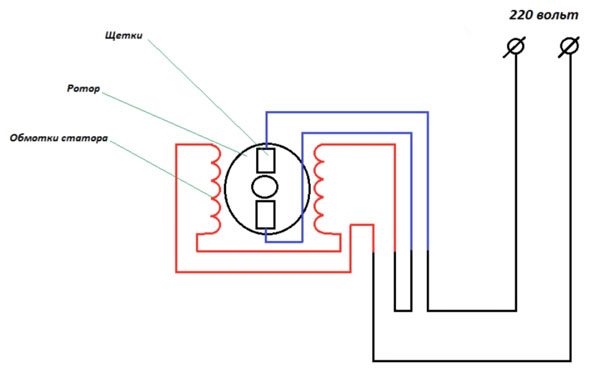

Ще свържем един 220-волтов проводник към един от клемите на намотката. Ще свържем една от четките към следващия клем. Ще свържем втория 220-волтов проводник към останалата четка на двигателя на пералнята. Както е показано на диаграмата по-долу:

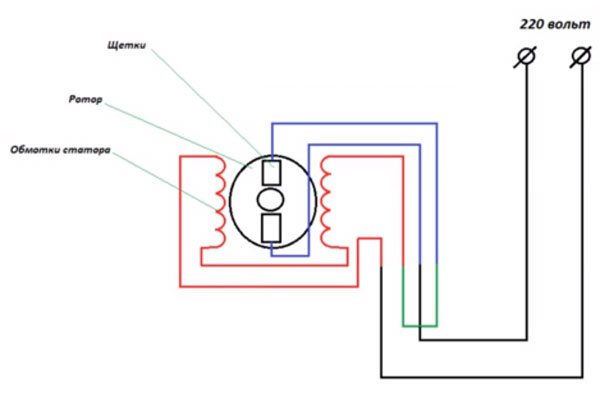

След това можете да свържете двигателя към източник на захранване 220V и да тествате работата му. Ако сте направили всичко правилно, ще видите как движещата се част на двигателя се върти и ще чуете работния му шум. Ако всичко е минало добре, двигателят е готов за употреба. Между другото, когато е свързан по този начин, той се върти в една посока. Какво е необходимо да се направи, за да се промени посоката на въртене? Вижте диаграмата:
Както можете да видите от схематичната диаграма по-горе, за да променим посоката на въртене, трябваше да разменим връзките на четките на двигателя. След като свържете отново двигателя, тествайте отново работата му, като го свържете към източник на захранване 220 волта.
Между другото, за да ви улесним, добавихме видео урок, който описва целия процес на свързване на двигателя на вашата пералня към захранването.
Методът за свързване на мотор от модерна пералня в тази статия е базиран на материала, представен в това видео. Затова благодарим на автора на това видео и го гледаме много внимателно:
Как да свържа двигателя на стара пералня?
Правилното свързване на електрическия мотор на пералня не е лесно. Но ако знаете как, не би трябвало да е проблем.
Първо трябва да намерим два чифта изходни данни. За да разберем къде се намират, можем да използваме мултицет (тестер). Изберете един от клемите на намотката и свържете сондата на тестера към него. Използвайте останалата сонда на мултицета, за да проверите останалите клеми, за да намерите сдвоения.
По този начин ще намерим първата двойка. Останалите два проводника образуват друга двойка. Сега трябва да разберем къде са пусковата и работната намотка. За да направим това, трябва да измерим съпротивлението. Пусковата намотка ще има по-високо съпротивление.

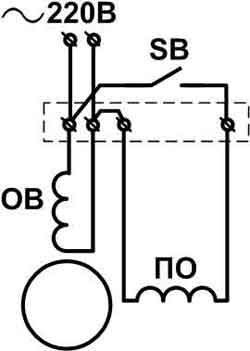

Схема
И така, вече намерихме работната и пусковата намотка. Сега можем да свържем двигателя, използвайки схематичната диаграма, която виждате наблизо. Диаграмата показва:
- PO – начална намотка. Необходима е за създаване на начален въртящ момент в едната или другата посока.
- ОВ – възбуждаща намотка. Нарича се още работна намотка. Необходима е за създаване на въртящо се магнитно поле.
- SB – превключвател (бутон) за кратковременно свързване на софтуера към електрическа мрежа от двеста и двадесет волта.
Ако е необходимо да промените посоката на въртене на двигателя, ще трябва да размените софтуерните пинове. Това ще обърне посоката на въртене.
Когато извършвате тестово свързване и стартирате двигателя, не забравяйте да осигурите своята безопасност и безопасността на другите. Не забравяйте да обезопасите електрическия двигател. Това ще предотврати силни вибрации и ненужно движение.
Надяваме се, че тази публикация ви е помогнала сами да свържете двигателя на пералнята си. Продължете да четете нашия сайт и ви желаем приятен ден!
