Къде се намира тахометърът в пералнята?

Ако забележите някакви симптоми на повреден тахогенератор във вашата пералня, е необходимо незабавно да проверите елемента. За да диагностицирате сензора, трябва да знаете къде да го търсите в пералнята и как изглежда. Нека разгледаме къде се намира тахогенераторът, как работи и какво всъщност представлява тази част.

В машина с колекторен двигател

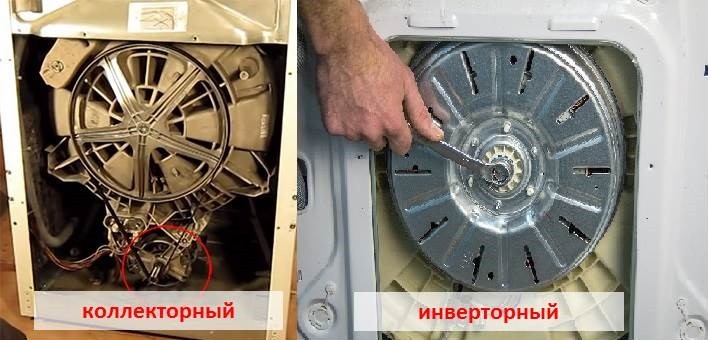

Лесно е да се определи какъв тип двигател има вашата пералня. Ако при сваляне на задния панел на машината видите фрикционно колело (ролка) с прикрепен към него задвижващ ремък, тогава машината има колекторен двигател. Ако при проверка на задната част на машината не видите нито ролка, нито задвижващ ремък, тогава вашата машина има инверторен двигател. Собствениците на перални машини с колекторен двигател трябва да търсят сензора на Хол директно на вала на електродвигателя.

Тахогенераторът се намира или директно върху вала, или много близо до него. Местоположението му ще зависи от модела на пералнята, типа на сензора и цялостния дизайн. Внимателно огледайте вала и околните зони. Проводниците, захранващи елемента, трябва да бъдат свързани към него. Кабелите, свързани към тахогенератора чрез конектор, ви позволяват точно да идентифицирате компонента.

В машина с инверторен двигател

Къде се намира сензорът на Хол в този тип пералня? Той е разположен вътре в електродвигателя. Това местоположение обаче не пречи на лесния достъп до елемента. Процедурата е следната:

• Свалете задния панел на пералнята, като развиете болтовете, които го държат на място. При някои модели перални машини горният капак може да попречи на този процес, като в този случай той също ще трябва да бъде свален.
• Проверете капака на инверторния двигател. Той се намира на напречната греда на задната стена на барабана;
• Разхлабете заключващата централна гайка и внимателно свалете капака на двигателя.

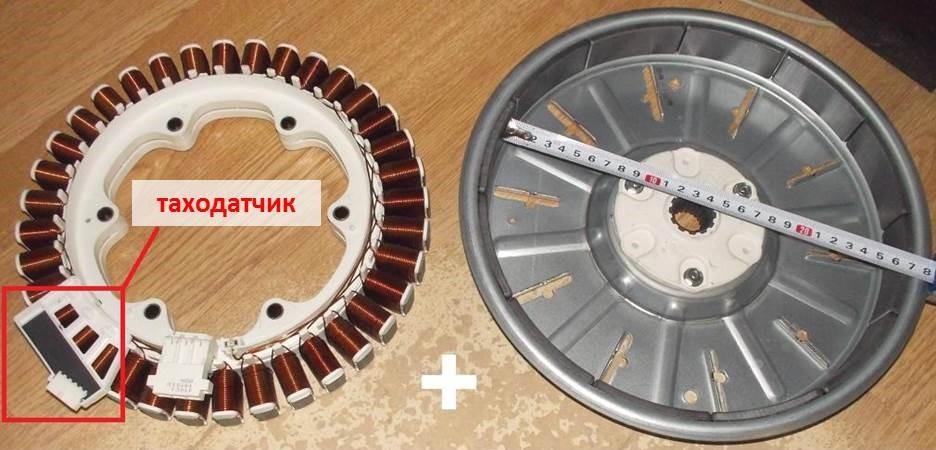

След като свалите капака, ще видите сензора на тахометъра. След като местоположението на тази част бъде определено, можете да започнете диагностиката.

Как да проверя тази част?

За да диагностицирате тахогенератора, не е необходимо да сваляте елемента от мястото му на монтаж. Въпреки това, двигателят на пералнята ще трябва да бъде изваден от корпуса. Първо, разкачете кабелите, водещи към него, след това свалете задвижващия ремък и развийте всички болтове, които държат двигателя на място. След това електрическият двигател може да бъде изваден от устройството.

За да тествате сензора на Хол, ще ви е необходимо специално устройство – мултицет. Проводниците на тахогенератора трябва да бъдат изключени от конектора и след това да се измери тяхното съпротивление. Настройте тестера в режим на измерване на съпротивление и прикрепете сондите към контактите на сензора. Работещ тахогенератор ще генерира съпротивление от около 60 ома.

За да определите дали тахогенераторът провежда ток, когато електродвигателят работи, настройте мултицета на режим на напрежение. Внимателно завъртете двигателя на ръка, като едновременно с това измервате напрежението на клемите на тахогенератора; то трябва да се увеличи. Когато двигателят работи, напрежението трябва да бъде приблизително 0,2 V.

Ако тест с мултицет не разкрие дефекти в работата на компонента, проверете дали монтажният болт на сензора е плътно затегнат. Ако монтажният болт е разхлабен, компонентът може да се заклещи. Ако болтът не е напълно затегнат, затегнете го.

Понякога проблемът може да е причинен от хлабави контакти на елемента. Внимателно проверете всички проводници, захранващи сензора на Хол, и се уверете, че са свързани правилно.

Ако тахогенераторът не премине теста и се окаже неработещ, ще е необходимо да се смени. Повредата на сензора на Хол най-често се дължи на претоварване на пералнята. Следователно, за да удължите живота на частта, стриктно контролирайте теглото на прането, заредено в барабана.

Как да инсталирам нова част?

За да смените тахометъра на пералнята, ще трябва да го свалите от мястото му за монтаж. Първо, разкачете конекторите. Те могат да бъдат свободно свалящи се или да са хлабаво закрепени в общ контакт. В последния случай внимателно извадете конекторите с тънка отвертка.

След това свалете капака на тахогенератора, който обикновено просто щраква на мястото си. При някои модели перални машини капакът може да е закрепен с няколко болта, които трябва да бъдат отстранени. След като капакът е свален, развийте болтовете, закрепващи самия сензор на Хол, и го извадете.

Новият тахогенератор се монтира на оригиналното си място в обратен ред. Важно е захранващите кабели да се свържат правилно. За да се избегне объркване със схемата на свързване, е добре да се снимат оригиналните контактни връзки преди разглобяване и след това да се пресъздаде връзката, показана на снимката.

Как работи сензорът?

Важно е да се разбере ролята на тахогенератора в системата на пералнята. Сензорът е пръстен с прикрепени проводници. Когато електродвигателят работи, в тахометъра се появява напрежение поради магнитното поле. Номиналната стойност на генерираното напрежение е пряко свързана със скоростта на въртене на двигателя - колкото по-бързо се върти двигателят, толкова по-високо е напрежението, генерирано в пръстена.

Тахогенераторът ви позволява точно да определите скоростта на въртене на електрическия двигател на пералнята.

Сензорът на Хол е проектиран специално за наблюдение на скоростта на двигателя. Той работи по следния начин: Например, двигателят започва да се върти по-бързо, за да постигне зададения от потребителя цикъл на центрофугиране. Двигателят трябва да достигне 800 оборота в минута. Управляващият блок незабавно сигнализира на двигателя да увеличи скоростта, но в кой момент той трябва да спре да ускорява? Тахогенераторът, който измерва оборотите на двигателя, сигнализира на управляващия блок да спре ускоряването на електрическия двигател на пералнята, когато бъдат достигнати зададените работни параметри.
