Барабанен филтър за RAS от пералня

Барабанен филтър за пералнята Разработването на филтърни елементи се разраства бързо. Това се дължи на лошото качество на водата. Филтрите се използват за пречистване на питейни и отпадъчни води в домакинствата, както и в промишлеността и рибарството. Изкуствени водоеми със затворени системи за самопочистване се използват за развъждане и отглеждане на риба. Подобно филтърно устройство може да се направи от барабан на пералня. Нека обсъдим принципа на действие на затворена система и как да изградим барабанен филтър за рециркулационна аквакултурна система (RAS) от пералня.

Как работи цилиндричният филтър?

Нека разгледаме по-подробно предназначението на този тип филтър. Метален цилиндър, снабден с филтрираща повърхност (която може да бъде външна или вътрешна), се задвижва от електрически двигател. По време на външната филтрация, мръсотията и плаката се утаяват на повърхността, откъдето се отстраняват със специален нож след едно завъртане на барабана. Филтрираната течност, постъпваща в цилиндъра, се насочва в резервоара за чиста вода.

В барабани с вътрешна филтърна повърхност, необработената течност се прехвърля към филтъра, чистата вода се прехвърля в резервоара, а мръсотията се събира вътре в тавата. Потребителят трябва да следи нивото на замърсяване в съда и да го почиства, ако е необходимо. Това е основният принцип на работа на RAS с външна филтрация.

Барабанът се поставя хоризонтално и се поставя в контейнер с постъпваща мръсна вода.
Течността, излята върху повърхността на филтъра, преминава в барабана, като едновременно с това се почиства, и се прехвърля в резервоара за чиста вода.
Утайката се задържа върху филтърната тъкан.
В края на оборота, плаката се отстранява със специално предвидено острие и се прехвърля в утаителния резервоар.

Има три вида барабанни филтърни елементи, които се различават по своите конструктивни характеристики:

филтърен елемент, оборудван с резервоар;
филтър в метална рамка;
рамков филтърен елемент, допълнен с входна тръба.

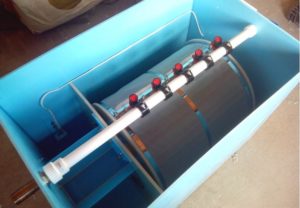

фабрично произведен RAS За да изградите сами филтър, е важно да разберете, че металът, използван за направата на елемента, ще варира в зависимост от наличието на соли в течността: за пречистване на солена вода е необходима неръждаема стомана, която е устойчива на вещества, съдържащи хлор. За сладка вода е идеална неръждаема стомана с нормална устойчивост на корозия. Цилиндричният филтърен блок се състои от следните елементи:

рамка, използвана за монтиране на барабана;
барабан на пералня;
резервоар за вода;
електромеханично барабанно задвижване;
инжектори и тръби за тях;
острие;
сензор за ниво на течност;
управляващ блок.

Този тип филтър се използва, когато фракциите са с еднакъв размер, концентрацията на замърсявания, отломки и други частици във водата надвишава 5%, скоростта на потъване на утайката не е повече от 12-18 мм/сек, дебелината на слоя замърсявания е най-малко 5 мм, а времето за въртене на барабана е между 30 секунди и 10 минути. Фините фракции, образуващи утайка с размер по-малък от 5 мм, само силно ще замърсят елемента и са трудни за почистване.

Какво ви е необходимо за домашен филтър?

Домашните системи за почистване на барабани работят на следните основни принципи: след преминаване през вътрешна система за почистване, филтратът постъпва в специален резервоар, след което повърхността на филтъра се изплаква отвън с дюзи. За да изградите устройството сами, ще ви е необходимо следното:

мрежа от неръждаема стомана (използвана за създаване на рамката);
филтърен материал;
крепежни елементи, с тяхна помощ тъканта ще бъде прикрепена към рамката (винтове, скоби);
метална рамка, необходима за закрепване на барабана и резервоара;
резервоар за чиста вода;
сензор, който измерва нивото на течността в системата;
помпа;
тръби от неръждаема стомана (за вход и изход);
контейнер от неръждаема стомана;
инжектори и пластмасови тръби, които ще подават течност към инжекторите;
тава за утайки.

Рамката за филтърния блок е базирана на барабан на пералня, без едната страна. След като всички части и компоненти са подготвени, можете да започнете процеса на самостоятелно сглобяване на устройството.

Ние произвеждаме филтриращ агрегат

След като технологията на барабанния филтър е проучена и основните части и компоненти за филтъра са подготвени, можете да започнете да конструирате устройството. За да създадете филтърната система, следвайте тези стъпки:

изградете рамка от опорна мрежа от неръждаема стомана и барабан на пералня;
покрийте получената структура с филтърен материал;
Монтирайте тръби от неръждаема стомана на входа на замърсената вода и изхода на филтрата и заварете тръбите към корпуса с помощта на автогенна заваръчна горелка. Можете да изолирате фугите с помощта на специален уплътнител;
Монтирайте дюзи над барабана; те ще служат за измиване на филтърната тъкан вътре в барабана – утайката, която се намира там, ще се отмива в тава, предназначена за тази цел;
инсталирайте електрическия мотор - той трябва да бъде разположен отвън, в зоната, където се намира барабанната ролка;
Автоматизирайте работата на електромеханичното задвижване, като инсталирате сензор за обем на течността и реле за отчитане на времето.

Процесът започва и протича по следния начин:

сензорът за ниво на течността, при откриване на ниско ниво на пречистена вода, сигнализира за стартиране на помпата и двигателя;
Дюзите измиват барабана, като по този начин почистват повърхността на филтъра;
Релето за време контролира скоростта на въртене на барабана.

Филтрите от този тип са станали широко разпространени; те могат да се използват за пречистване на вода в малки частни ферми, занимаващи се с отглеждане на риба. Филтърната система върши отлична работа по отстраняването на отпадъци от фураж, изпражнения и други фракции от течността. Животът на домашно приготвения пречиствател също е доста дълъг. Капацитетът на барабана позволява висококачествено филтриране на малки обеми вода за лична употреба.
