Домашен цепач за дърва с електрически мотор от пералня

Дори през 21-ви век пълната газификация в Русия остава далечна перспектива. Не само отдалечените села, но и много малки градове са принудени да разчитат на печки на дърва, които изискват големи количества гориво всяка година поради дългите и студени зими.

Ако сте силни и здрави, можете да размахвате брадва. Но какво ще стане, ако нямате достатъчно енергия или не искате да я хабите за скучната, монотонна работа по цепене на възлести трупи? Можете да използвате мозъка си, да гледате видео или да прочетете нашата статия и да си построите дърводелец, използвайки двигател от пералня.

Избор на дизайн

В сравнение с ръчното цепене на дърва, работата с машина за цепене на дърва е удоволствие. Не е нужно да губите енергия за цепене на дърва, вдигане на тежък сатър, потене или проклинане на печката. С машина за цепене на дърва просто подавате дървата и целият процес на цепенето им се прехвърля към механизма. Преди да сглобите собствена домашно приготвена машина за цепене на дърва, трябва да решите какъв дизайн искате да използвате. Има поне три дизайна на дърводелци, които са коренно различни един от друг:

• дърводелец с хидравличен механизъм;
• машина за цепене на дърва с рейка и зъбно колело;
• стъпаловиден винтов цепич за дърва.

След като прегледахме всички опции, нашите специалисти стигнаха до заключението, че е най-добре да започнем с проектирането на винтова машина за цепене на дърва. Нейната конструкция е по-проста, по-компактна, има по-малко компоненти и следователно е по-евтина. Винтовата машина за цепене на дърва значително ускорява процеса на цепене на дърва за огрев. Какво представлява винтовата машина за цепене на дърва?

Този агрегат се състои от няколко основни елемента:

1. рамки;
2. мотор на пералня;
3. задвижващ механизъм;
4. специален конус.

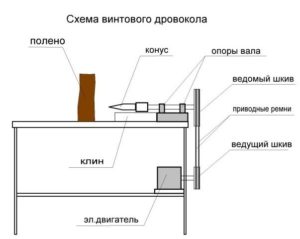

Основната идея е следната: моторът на пералня върти малка ролка. Ремъчна предавка предава мощност към по-голяма ролка, монтирана на вал. Другият край на вала е снабден със специален, остър, резбован конус. Валът и конусът са успоредни на земята и се въртят. Дървеният труп се избутва върху въртящ се конус строго настрани, конусът се завинтва в трупа отстрани, бързо го разделяйки наполовина. Това е дизайнът, който ще създадем със собствените си ръце, но първо нека изберем необходимите инструменти и материали.

Важно! Ако подадете дърво в конуса с края, то ще се заклещи между рамката и конуса, ще го заклещи и счупи, което ще направи цепилото неизползваемо.

Избираме всичко необходимо

За да сглобите домашно приготвена винтова машина за цепене на дърва, ще ви е необходим сравнително малък набор от инструменти, основни умения за заваряване и работа с мултицет, както и някои материали. Какви инструменти са необходими?

• Електрическо заваряване с комплект електроди с диаметър 3 мм.
• Пробиване.
• Българин.
• Клещи.
• Шлифовъчно колело.
• Менгеме, наковалня.
• Различни отвертки, пили.
• Линийка, молив.

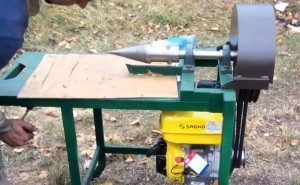

Материалите са по-сложни. В момента онлайн има доста видеоклипове, демонстриращи работата на винтова машина за цепене на дърва. Тези видеоклипове демонстрират поне няколко варианта за сглобяване, но основната идея е една и съща. Първо, трябва да намерите основната част - конуса. Не можете да купите такова нещо от магазин, а самият процес е много труден, тъй като конусът първо се обработва с машина и се нарязва резба с къса стъпка. След това конусът се нагрява до червено и се държи в пещ за половин час, след което бързо се охлажда в топла, подсолена вода.

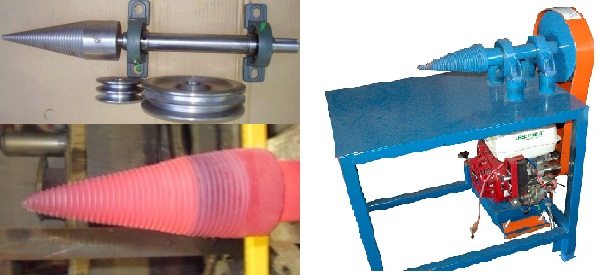

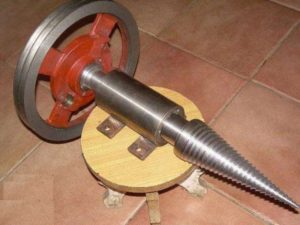

Изработката на конуса може да бъде предизвикателство, но не се отчайвайте; има онлайн магазини, където можете да закупите готови, закалени конуси, специално проектирани за домашно приготвени машини за дърва, на сравнително ниски цени. Можете също така да закупите всички необходими части за скоростната кутия там, включително вал, малки и големи ролки, ремък и лагери. Ако имате опит в производството на скоростни кутии и разполагате с резервни части, можете да се разминете само с покупка на конус. В противен случай, нашите специалисти препоръчват закупуването на „домашно приготвен комплект за цепене на дърва с винт“.

В допълнение към скоростната кутия и конуса, ще ни е необходима здрава и надеждна рамка. Ще я заварим от стоманени ъгли, ламарина и някои части от стар съветски автомобил. Подгответе предварително приблизително 4,5 м стоманен ъглов профил с диаметър 40 мм, правоъгълен лист метал с размери 900 x 450 мм и опора за карданен вал от ВАЗ 2101, 2102, 2103, 2104, 2105, 2106 или 2107. Ако нямате части от такива автомобили в гаража си, можете да съберете всичко необходимо за безценица. За по-лесно придвижване можете също да заварите към рамката две колела от медицинска носилка, детски велосипед или подобни предмети.

Забележка! За нашите цели можем да използваме секция от карданен вал от всеки съветски или руски автомобил със задно задвижване.

Има още един компонент, необходим за работата на нашата винтова машина за цепене на дърва: двигателят. Ние изграждаме машина за цепене на дърва с двигател за пералня, така че ще трябва да разглобим всяка стара пералня с четков двигател, да я извадим, да проверим дали работи с мултицет и да я подготвим. Е, това е основно всичко. Освен всичко по-горе, ще ни трябват различни крепежни елементи, но не е нужно да навлизаме в това отделно. Нека преминем към забавната част: изработката на конусната машина за цепене на дърва.

Сглобяване на продукта

Нека изградим конусовидна машина за цепене на дърва, която ще превърне приготвянето на дърва за огрев от мъчение в удоволствие. Ще започнем с изработката на рамката. С помощта на шлайф ще отрежем две парчета ъглова стомана с дължина 1400 мм, четири парчета с дължина 200 мм и едно парче с дължина 450 мм. Ще поставим две ъглови желязо с дължина 1400 мм успоредно, на разстояние 450 мм един от друг, и ще свържем краищата на дългите ъглови желязо U-образно с късо ъглово желязо с дължина 450 мм и ще заварим съединението. След това ще отстъпим на 900 мм от заваръчното съединение и ще заварим карданния окачващ елемент между ъгловите желязо. Ще поставим нашия правоъгълен стоманен лист (с идеален размер) между окачващия елемент и първото заваръчно съединение и ще го заварим на място.

Сега просто трябва да заварим четири крака (четири парчета от по 200 мм всяко) към краищата на конструкцията, да прикрепим колела към два от краката и рамката е готова. След това ще работим по скоростната кутия. Вмъкваме вала в окачващия елемент и плъзгаме голяма ролка върху него от единия край.

Важно! За да притиснете конуса и ролката към вала, валът ще трябва да се нагрее силно с горелка.

Следващата стъпка е от решаващо значение. Трябва да поставите малката ролка на вала на двигателя и да закрепите двигателя под заварения закачалка, така че малката ролка да е директно под голямата ролка. Монтирайте двигателя възможно най-сигурно, тъй като конструкцията ще вибрира силно по време на работа. Свързваме шайбите с ремък. Свободният край на вала (предназначен за конуса) е снабден с лагери с „уши“, които трябва да бъдат здраво закрепени с болтове към металния лист.

След това ръчно свързваме двата проводника на двигателя към прекъсвача, след което свързваме захранващия кабел към него и тестваме как работят двигателят и скоростната кутия, като проверяваме за приплъзване или засядане. Ако всичко е наред, монтираме конуса и тестваме работата на новата ни машина за цепене на дърва. Работата е завършена. Ако по някаква причина двигателят не работи или има проблеми със свързването му, прочетете статията. Как да свържете мотор на пералняВсичко е обяснено там, а ако все още не е ясно, гледайте обяснителното видео.

Моля, обърнете внимание! Преди да използвате новата си винтова машина за цепене на дърва, гледайте видеото, за да научите как да го направите правилно. Не искате да съсипете старателно изработената си мебел.

В заключение, току-що споделихме още един чудесен начин за използване на двигател на пералня. Надяваме се, че ще успеете да осъществите тази идея и да изградите чудесен винтов цепач за дърва. След като прочетете тази публикация, не забравяйте да гледате видеото по-долу. Успех!
