Сензор за затваряне на вратата на пералнята

Всяка автоматична пералня е оборудвана със сензор за затваряне на вратата. Този сензор е свързан с ключалката на вратата и заедно този механизъм се нарича устройство за заключване на вратата. Едва след като устройството за заключване на вратата е активирано, машината може да започне да пере.

Сензорът на вратата на пералнята изпраща сигнал към контролния модул, че системата е запечатана, и „мозъкът“ инициира цикъла. Ако тази информация не бъде получена от платката, цикълът на пране няма да започне. Нека разгледаме компонентите на системата за заключване на вратата и как да проверим и поправим механизма, ако е необходимо.

От какво се състои модулът за затваряне?

Преди да разглобите устройството за заключване на люка, си струва да разберете какво представлява то, от какви части се състои механизмът и как работи. Съвременните автоматични машини са оборудвани с биметални брави. Този модул е изключително надежден – той предотвратява отварянето на вратата по време на цикъл на пране. Така че, заключването на вратата на пералнята включва:

термоелемент;
заключващ "език";
биметална плоча.

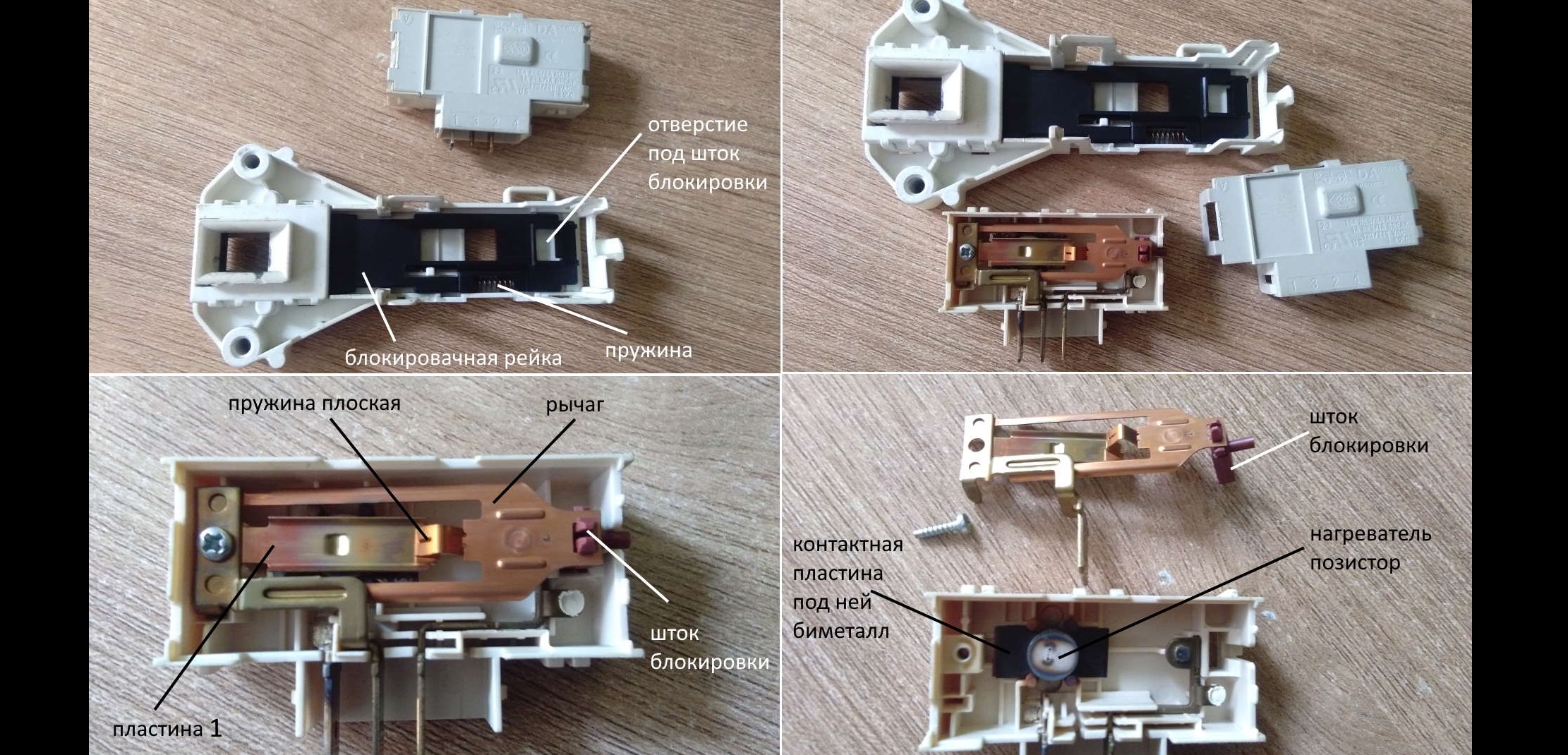

Принципът на работа на модула за заключване на вратата е следният: компоненти на контролния модул

управляващият блок подава ток към термичния елемент на ключалката;
нагревателният елемент се загрява за 1-3 секунди;
зарядът се прехвърля към биметалната плоча;
Плочата променя размера си и оказва натиск върху ретейнера;
„Езикът“ пада и остава в специална вдлъбнатина.

Характерно щракване ще покаже, че устройството за заключване на вратата е активирано.

Люкът се отваря по същия начин, само че всички стъпки се изпълняват в обратен ред. Когато захранването се прекъсне, биметалната пластина променя формата си, а ключалката се „измества“ от жлеба и „щраква“ на мястото си. Ключалката на вратата се освобождава.

Важно е да се разбере, че при повечето модели перални машини заключването на вратата се активира само 1-3 минути след края на цикъла. Затова не се опитвайте да отваряте вратата насила веднага. Изчакайте, докато заключващата плоча на вратата се охлади и контролният модул провери, че в барабана няма останала вода.

Ако люкът все още не се отваря след 10-20 минути, вероятно има неизправност в механизма. По-долу ще обясним защо заключващият механизъм може да се повреди, как да го проверите и как да го поправите. Заключващото устройство се намира на предната стена на корпуса, вдясно от вратата на барабана. Местоположението му е обозначено с малък правоъгълник, леко стърчащ навън. Това е жлебът, в който се захваща езикът на ключалката.

Какво причинява повреди?

Сензорът за затваряне на вратата на пералнята обикновено се поврежда по две причини. Най-често неизправността на блокера се причинява от банално износване на частите на механизма поради продължителна употреба на машината. Така че, отново и отново, при нагряване, плочата се влошава и след няколко години заключващата сила отслабва до минимум. В такъв случай ремонтът на ключалката е непрактичен; по-добре е да премахнете старата и да монтирате нова. преинсталирайте UBL

Освен това, проблеми с електрониката на машината могат да доведат до неизправност на заключващото устройство. Това може да се дължи на:

пренапреженията в електрическата мрежа „разрушават“ термичния елемент на ключалката, тя спира да се нагрява и да прехвърля заряд към плочата и куката;
Триакът на платката, отговорен за работата на ключалката, се затваря, в резултат на което токът се подава постоянно към UBL, така че ключалката на вратата не се освобождава.

Механичните проблеми също могат да причинят неизправности на UBL. Вратата може да не се отвори, ако е хлътнала или пантите са деформирани. Освен това, самата ключалка може да се счупи. За да предотвратите подобни проблеми, е важно да не окачвате предмети на люка или да не позволявате на деца да се возят върху него.

Разбирането на принципа на действие и дизайна на заключващия механизъм ви позволява самостоятелно да определите причината за неизправността. Ще ви покажем как сами да диагностицирате механизма. След като сте установили проблема, остава само да го поправите и да продължите с прането.

Как да тестваме част?

Обикновено е лесно да се разбере дали ключалката на вратата е повредена. Когато възникне този проблем, пералнята ясно ще покаже неизправност. Често срещани симптоми включват:

люкът не се отваря, дори след 1-2 часа след края на измиването;
дисплеят показва съответния код за грешка или светодиодът на бутона „Старт/Пауза“ на таблото мига 17 пъти (могат да светнат и други индикатори, в зависимост от модела на пералнята);
вратата не се отваря, дори когато пералнята е изключена от електрическата мрежа;
След стартиране на прането, заключването не работи, машината не стартира цикъла.

Как да тествате сензора за заключване на вратата на пералня за правилна работа? Можете да използвате мултицет, за да диагностицирате проблема. Първо, вижте ръководството и изучете схемата на свързване на пералнята. Това ще ви помогне да определите местоположението на фазовите, неутралните и заземяващите контакти на ключалката на вратата. След това можете да започнете да сваляте ключалката на вратата. Следвайте тези стъпки:

изключете пералнята от захранването;
изключете вентила, отговорен за водоснабдяването;
изключете оборудването от комуникациите;
отворете люка;
развийте болтовете, закрепващи UBL;
развийте няколко винта, които държат горния капак на пералнята;
натиснете панела към себе си и го свалете;
плъзнете ръката си надолу към блокера (той се намира отдясно на маншета);
откачете проводниците, свързани към ключалката;

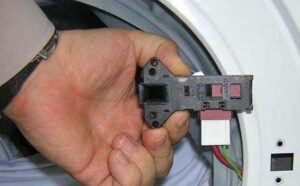

извадете устройството от корпуса.

След това можете да вземете мултицет, да го настроите на режим на измерване на съпротивление и да докоснете сондите на тестера до нулевия и фазовия контакт на ключалката. Дисплеят трябва да показва трицифрено число. Ако стойността не съвпада, сменете ключалката на вратата. Следващата стъпка е да свържете проводниците към общия и фазовия контакт. С помощта на отвертка плъзнете езичето на ключалката в работно положение и свържете устройството към захранването. Работеща ключалка на вратата ще щракне; счупена ще остане безшумна.

Ако диагностиката не покаже проблеми с ключалката, проверете пантите. Възможно е те да са деформирани, което да доведе до провисване на вратата. Механично повреждане на „езика“ на механизма също може да е причина за неуспешното заключване на шайбата. Не забравяйте да проверите и тази възможност.

Как да разберете дали сензорът за затваряне е счупен?

Познаването на начина на работа на заключването на вратата улеснява потребителя да открие неизправност. Поведението на пералнята веднага ще покаже проблем. Както бе споменато по-рано, можете да подозирате проблем със заключващия механизъм, ако:

ключалката на вратата не се отключва дълго време след завършване на цикъла на пране;
машината показва код за грешка, съответстващ на този проблем;
„Мозъкът“ не заключва вратата след избиране на желания режим и стартиране на цикъла.

Устройството за заключване на люка осигурява херметично запечатване на системата – механизмът няма да позволи на човек да отвори вратата, когато в резервоара има вода.

Предупредителен знак би била необходимостта да натискате вратата на машината всеки път, когато стартирате цикъл на пране, за да активирате заключването на вратата. Това показва хлабава ключалка – най-добре е да я проверите незабавно и, ако е необходимо, да я смените.
